一(yi)、產(chan)品結構

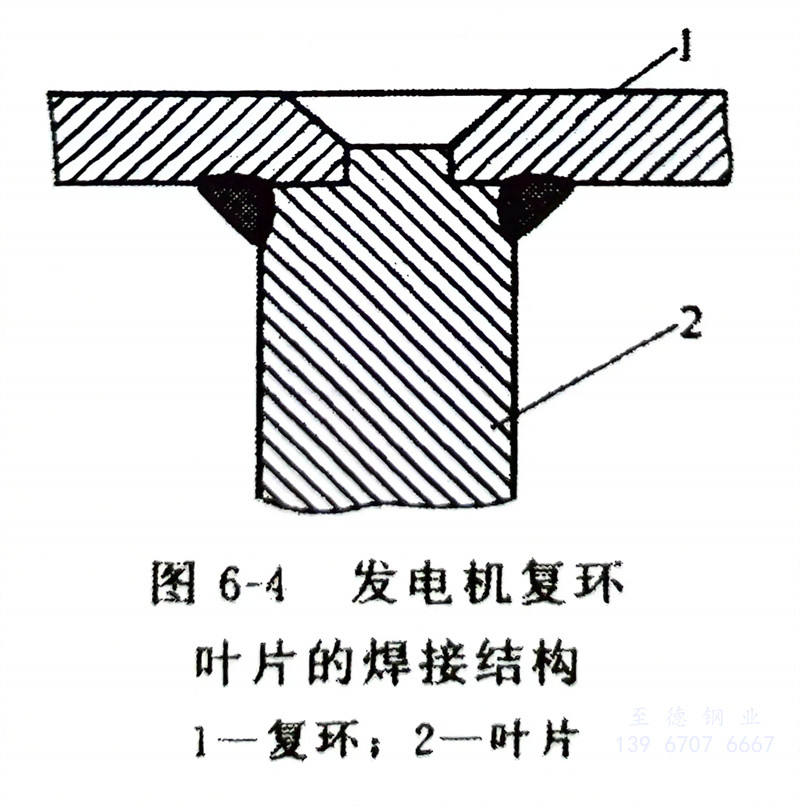

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二(er)、焊接工藝

   ①. 焊(han)前預(yu)熱，溫度(du)為250～300℃。

   ②. 選用A207（E316型）焊條，其直徑為＄3.2mm。

   ③. 在(zai)引弧(hu)板上引弧(hu)，待電(dian)弧(hu)穩定后(hou)引入(ru)待焊(han)處，采用短弧(hu)焊(han)，收(shou)弧(hu)時(shi)要填(tian)滿(man)弧(hu)坑(keng)，減(jian)少弧(hu)坑(keng)裂紋，并使焊(han)縫與母材金屬(shu)呈圓滑過渡。

   ④. 焊(han)后為防止焊(han)件的變形(xing)和開裂，需進行回火熱處理來(lai)消除焊(han)接殘余應力。回火溫(wen)(wen)度(du)為700℃，保溫(wen)(wen)30min，然后空冷(leng)。

   ⑤. 用超(chao)(chao)聲(sheng)波探傷儀對焊(han)(han)縫(feng)內部進行檢測，發現(xian)有(you)超(chao)(chao)標焊(han)(han)接(jie)缺陷時，應立(li)即(ji)返修。補焊(han)(han)工(gong)藝(yi)與(yu)焊(han)(han)接(jie)工(gong)藝(yi)相同(tong)，直(zhi)至合格為止。
