022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不(bu)銹鋼有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

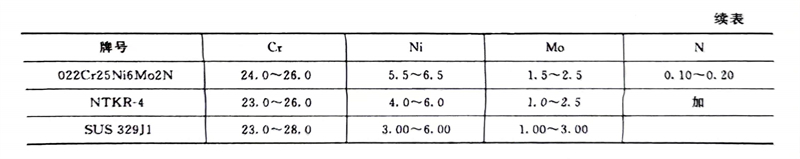

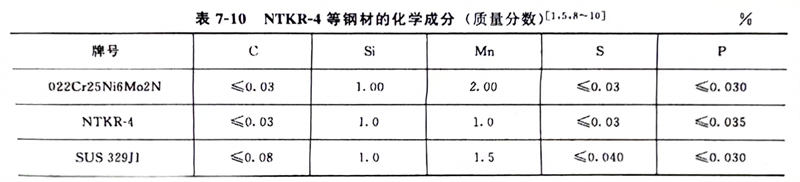

   022Cr26Ni5Mo2N、SUS 329J1 雙相不銹(xiu)鋼的(de)耐腐蝕疲勞性能遠比316L（尿素(su)級）鋼好(hao)，這對在低應力(li)、低頻率交(jiao)變(bian)載荷條件下工作(zuo)的(de)尿素(su)甲(jia)銨泵(beng)泵(beng)體選(xuan)材有重要的(de)參考價(jia)值。為了便于比對，將(jiang)中國(guo)的(de)022Cr26Ni6Mo2N，日(ri)本的(de)SUS 329J1、NTKR-4等雙相不銹(xiu)鋼化(hua)學成分，列(lie)入(ru)表7-10中。

   022Cr25Ni5Mo2N鋼(gang)中wMo為1％～3％，可提高雙(shuang)相不銹鋼(gang)耐(nai)點腐(fu)蝕和縫(feng)隙腐(fu)蝕的(de)能(neng)(neng)力，但是鉬的(de)加入會使(shi)這類鋼(gang)具有明顯的(de)475℃脆性，也有。相形(xing)成的(de)傾(qing)向。固溶溫度低(di)于1000℃時(shi)，有可能(neng)(neng)出現。相脆化(hua)，將降低(di)其沖(chong)擊韌性。

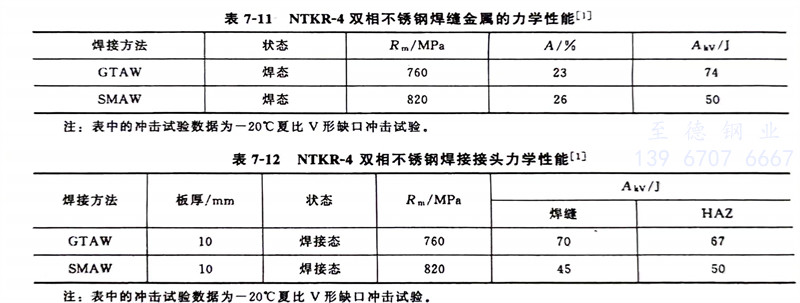

   NTKR-4等雙(shuang)相不銹(xiu)鋼焊縫金(jin)屬和焊接接頭力學(xue)性能分別見表7-11和表7-12。
