022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

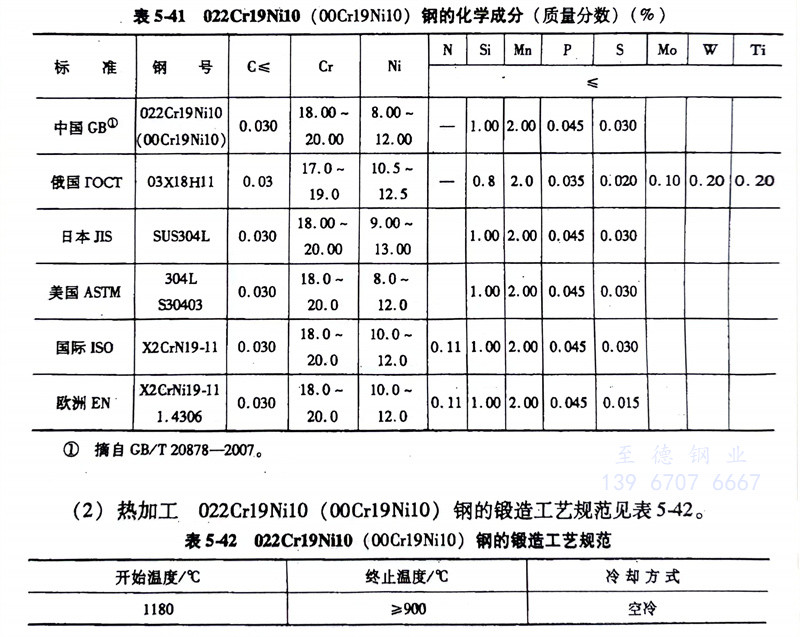

（1）化學成分：香蕉視頻app破解碼:022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼的(de)化學成分見表5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼的鍛造工藝規(gui)范見表5-42。

（3）預(yu)備熱處理： 預備熱處(chu)理的(de)過程如下：

      a. 冷(leng)拉坯料退火：970℃水冷(leng)。

      b. 冷(leng)(leng)拉材中間退火(huo)：850℃水(shui)冷(leng)(leng)。

      c. 消除加工應(ying)力退火：300～350℃，保溫1～2h，空冷。

（4）固溶處理: 1050～1100℃水冷或空冷，硬度(du)≤201HBW。

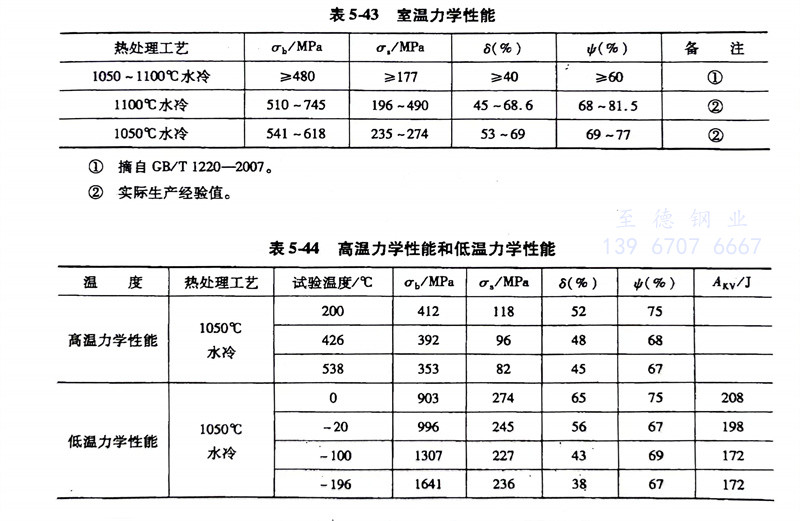

（5）力(li)學性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼(gang)的力學性(xing)能見表(biao)5-43和表(biao)5-44。

（6）工藝性(xing)能： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹(xiu)鋼具(ju)有良(liang)好(hao)的(de)冷、熱加工(gong)性能，可采用通用的(de)各(ge)種冷、熱加工(gong)工(gong)藝，但冷加工(gong)較易產生加工(gong)硬(ying)化，變形量過大，應作中間(jian)退火處(chu)理(li)，以(yi)利于進一步加工(gong)。

（7）焊接： 焊(han)接性(xing)能良(liang)好，焊(han)后不(bu)需進行熱處(chu)理(li)。此鋼用電弧焊(han)、氬弧焊(han)后有(you)良(liang)好的(de)耐(nai)蝕性(xing)，不(bu)出現刀口狀腐蝕，建議采用A002焊(han)條。

（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不銹鋼在鹽中的耐腐蝕數據如(ru)下

      a. 在(zai)硝(xiao)銨（任何濃度(du)、溫(wen)(wen)度(du)）、硫銨（濃度(du)10％，室溫(wen)(wen)）、硫酸(suan)鎂（任何濃度(du)、溫(wen)(wen)度(du)）、過硫酸(suan)鉀（濃度(du)5％，溫(wen)(wen)度(du)34℃）和磷(lin)酸(suan)鈉（濃度(du)5％，溫(wen)(wen)度(du)15.6℃）介質條件下無腐蝕。

      b. 在硝酸鈉(na)（濃(nong)(nong)度53％、溫度29.5℃）和碳酸鈉(na)（濃(nong)(nong)度10％、溫度15.6℃）中腐蝕(shi)極微（＜0.0007mm/a）。
