06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不銹(xiu)鋼，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

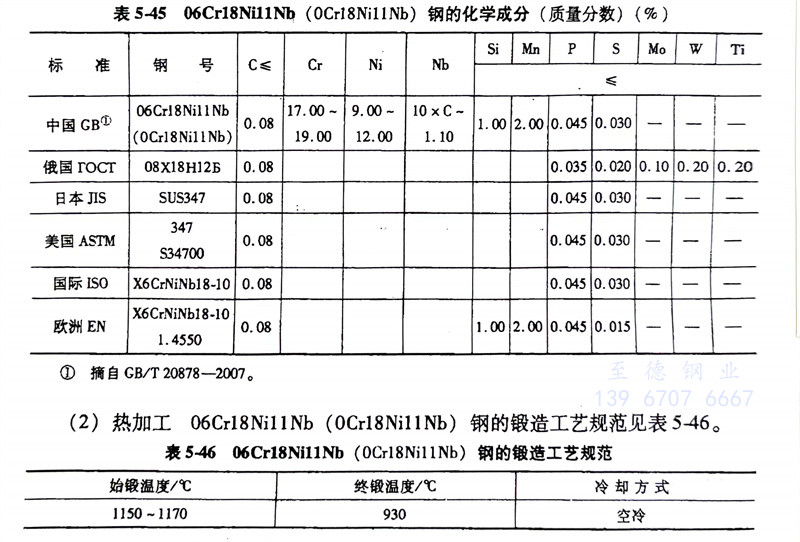

（1）化學成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱加(jia)工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預(yu)備熱(re)處理： 去應力退火：700～900℃，保溫1～3h。

（4）固溶(rong)及穩定化處理：

      固溶處理：980～1150℃，快(kuai)冷，硬度≤187HBW；穩定(ding)化(hua)處理：850～930℃，保溫2～6h，水冷。

     固溶處理后再進行(xing)一次(ci)穩定化處理，以便將碳(tan)化鉻中(zhong)的(de)碳(tan)原子(zi)轉移到(dao)碳(tan)化鈮(ni)中(zhong)，從(cong)而提高其抗(kang)晶間(jian)腐蝕能(neng)力(li)。

（6）耐(nai)蝕性(xing)：06Cr18Ni11Nb不銹鋼(gang)的耐蝕性參閱07Cr18Ni11Nb不銹鋼(gang)。

（7）焊接(jie)： 焊(han)接性能良好，可采用各種(zhong)方(fang)法進行焊(han)接，焊(han)后不需熱處理。

     焊條(tiao)可選用A102、A107、A132及A137，焊接接頭(tou)能通過硫(liu)酸銅加硫(liu)酸法晶間腐(fu)蝕檢驗。
