不銹鋼表面(mian)存在的氧(yang)化(hua)(hua)皮(pi)結構致密,與基(ji)體附著力強,在以(yi)后的鈍化(hua)(hua)、電鍍、著色(se)等(deng)裝(zhuang)飾處理之(zhi)前必須首(shou)先(xian)要清除干(gan)凈。前面(mian)我們已(yi)經介紹(shao)過(guo)機(ji)械法清除氧(yang)化(hua)(hua)皮(pi),但要徹底清除比(bi)較困難。因此要想(xiang)較好地清除氧(yang)化(hua)(hua)皮(pi),首(shou)先(xian)進(jin)行預處理使氧(yang)化(hua)(hua)皮(pi)疏(shu)松(song),然后再進(jin)行酸洗才易于除去。

1. 堿性硝(xiao)酸鹽熔融法

   熔融鹽(yan)成分(fen): 氫氧(yang)化(hua)物87%(質量分(fen)數),硝(xiao)酸(suan)鹽(yan)(硝(xiao)酸(suan)鈉(na)) 13%(質量分(fen)數)。鹽(yan)浴溫(wen)度:450~470℃。處(chu)理時間:鐵(tie)素體不銹(xiu)鋼為5min,奧氏(shi)體不銹(xiu)鋼為30min。在處(chu)理過程中,鉻的氧(yang)化(hua)物與堿和(he)硝(xiao)酸(suan)鈉(na)發(fa)生化(hua)學反應被除去。

   其工(gong)藝流程(cheng)是: 蒸(zheng)氣除(chu)油→預(yu)熱(re)(150~250℃,時間(jian)為20~30min)→熔融(rong)鹽處理(li)→水淬→熱(re)水洗。

2. 浸漬法處理

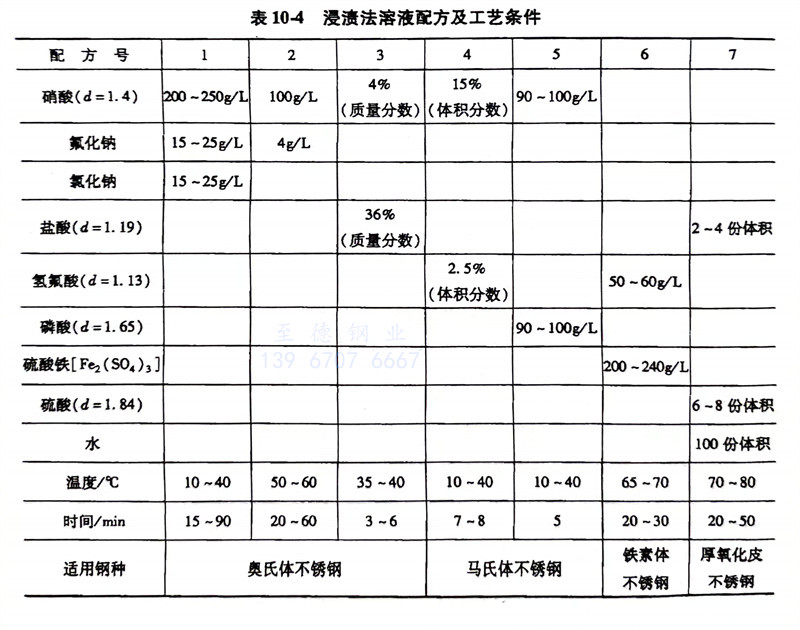

    為了(le)使不銹(xiu)鋼零件(jian)上的氧化皮松動,可直接(jie)采(cai)用強酸(suan)進(jin)行浸(jin)漬預處理,并應嚴格(ge)控制浸(jin)漬時間(jian)和(he)溫度。其溶(rong)液配方及工(gong)藝條(tiao)件(jian)見表10-4。

3. 電(dian)化學(xue)處理(li)

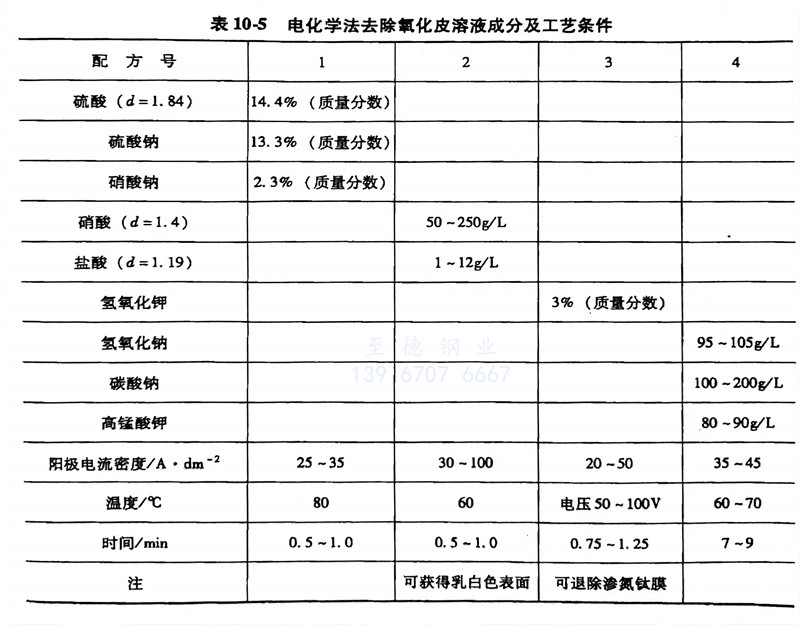

   利用(yong)電化學(xue)溶(rong)解及電極(ji)上析出氣(qi)泡(pao)的(de)作用(yong)剝離氧化皮。優點是速度快、腐(fu)蝕(shi)性小。其溶(rong)液成分及工藝條件(jian)見表10-5。
