一(yi)、鋼制(zhi)管法蘭（GB/T 9124-2010）

  1. 對焊(han)連(lian)接端(duan)的型式及(ji)尺(chi)寸

   a. 用PN標記的法蘭對焊連(lian)接端的型式及尺寸(cun)

    包括用PN標記的香蕉視頻app破解碼:對焊法蘭（WN)及A型對焊環板式香蕉視頻app破解碼:松套法蘭（LPC)的對焊連接端兩種。

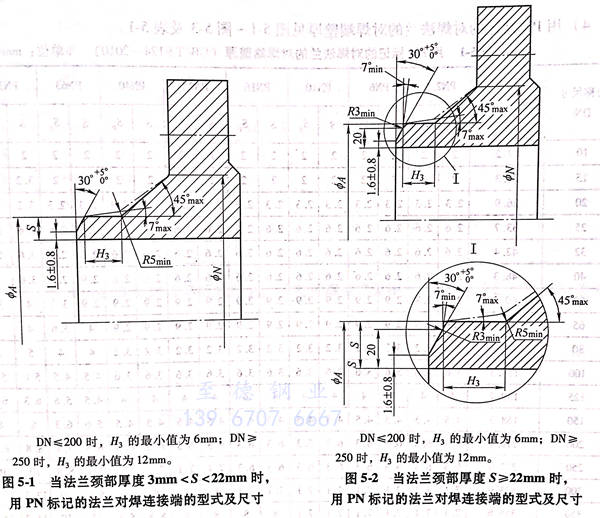

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

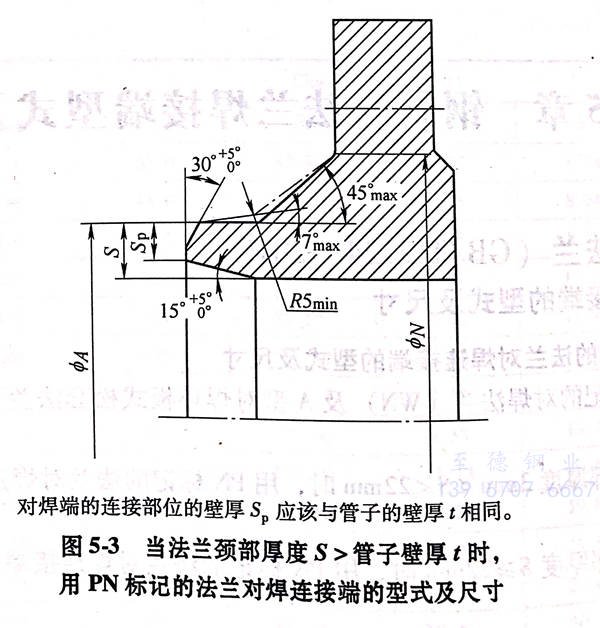

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

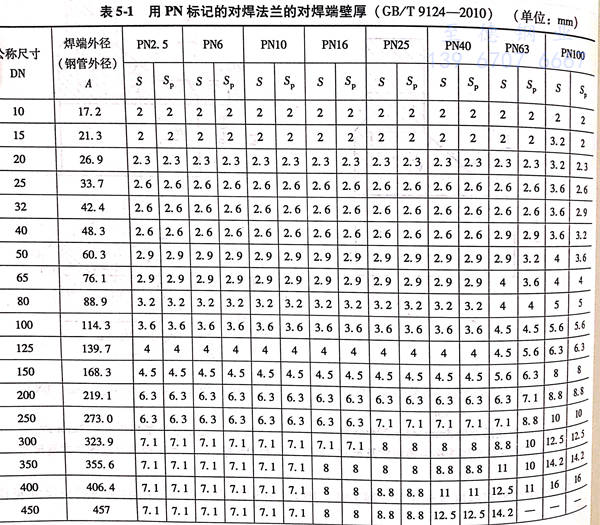

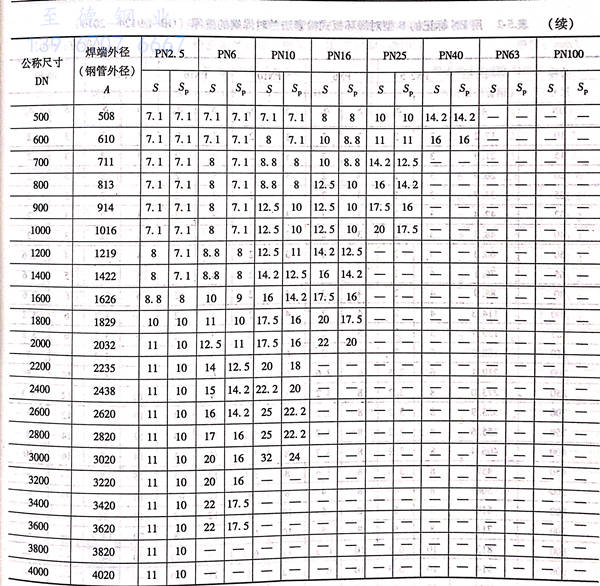

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

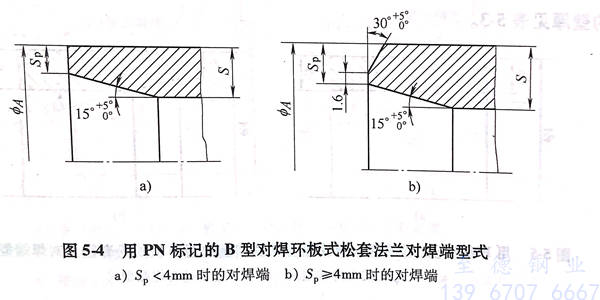

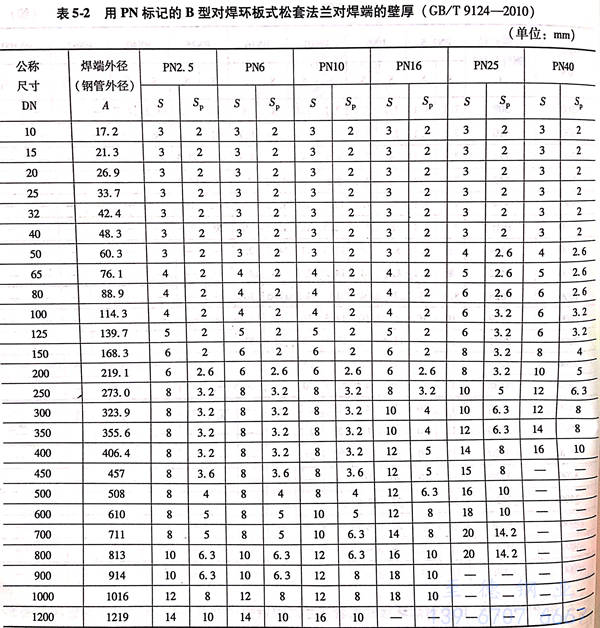

  b. 用(yong) PN 標記(ji)的(de) B型(xing)對焊環板式松套法蘭(lan)對焊端(duan)型(xing)式見圖(tu)5-4 ，其(qi)對焊端(duan)的(de)壁厚(hou)見表 5-2 。

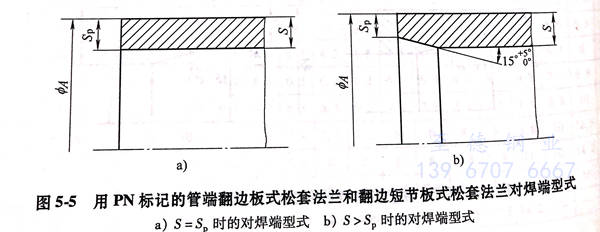

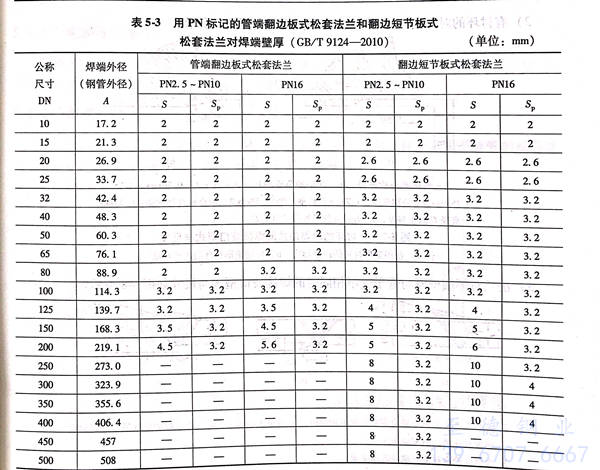

  c.  用 PN 標記的管端(duan)翻(fan)邊板(ban)式松套法蘭(lan) 和 翻(fan)邊短節板(ban)式松套法蘭(lan)對焊端(duan)型(xing)式見(jian)圖 5-5，對焊端(duan)的壁厚見(jian)表 5-3 。

  d. 用Class 標記的(de)法蘭對焊連接(jie)端型式與尺寸

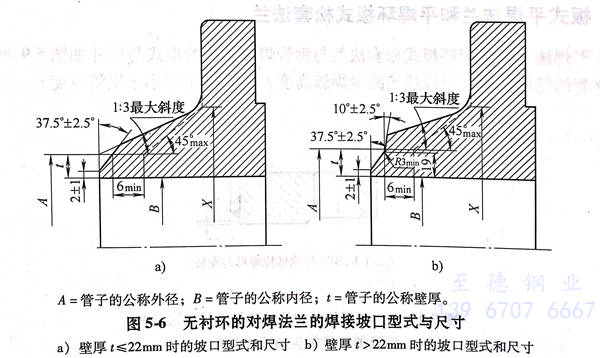

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

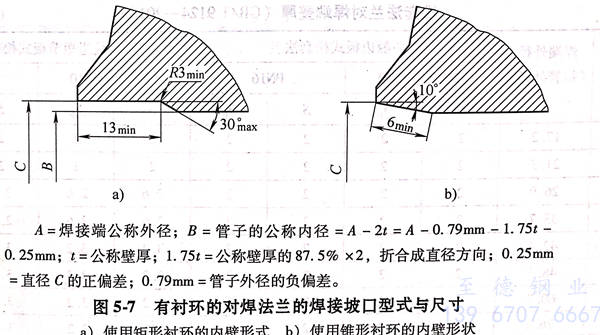

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

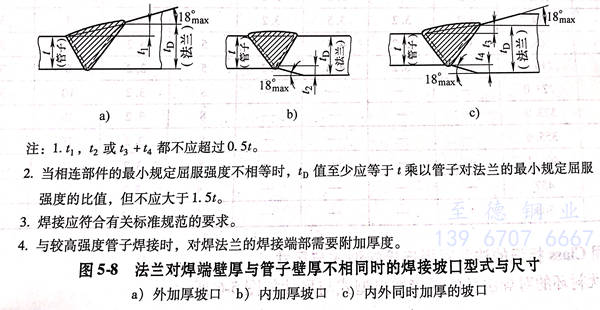

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板(ban)式平(ping)焊法蘭(lan)和平(ping)焊環板(ban)式松套(tao)法蘭(lan)

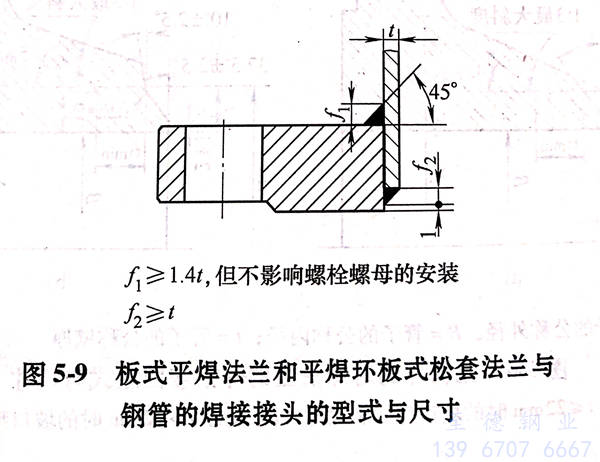

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平焊法蘭

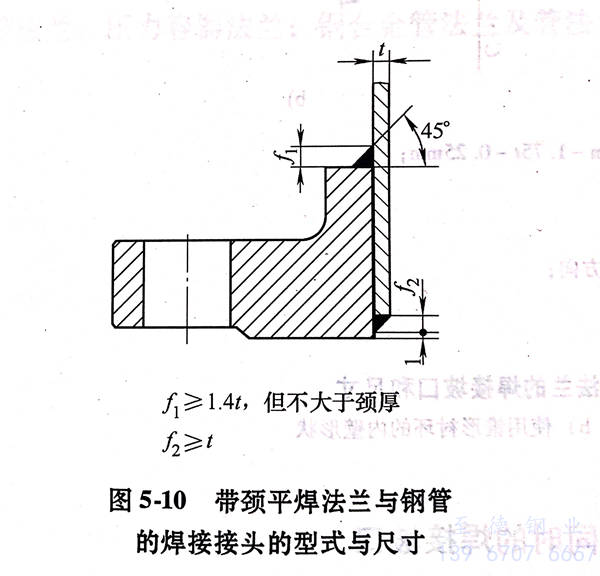

 帶頸香蕉視頻app破解碼:平焊法蘭與香蕉視頻app破解碼:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承(cheng)插焊法蘭

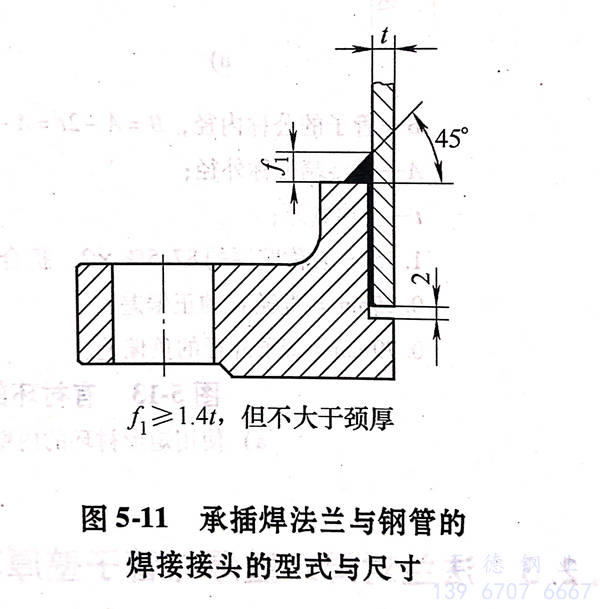

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大直徑鋼制管法(fa)蘭（GB/T 13402-2010）

 1. 無(wu)襯環(huan)的對焊(han)法蘭的焊(han)接坡口

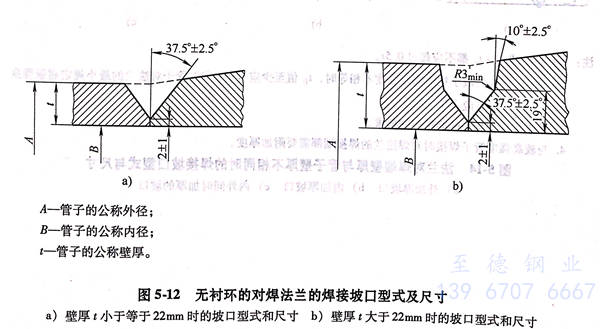

   無襯環的對(dui)焊(han)法蘭的焊(han)接坡(po)口型式(shi)與(yu)尺寸如(ru)圖(tu) 5-12 所示。

 2. 有襯環(huan)的(de)對焊(han)法(fa)蘭的(de)焊(han)接坡(po)口(kou)

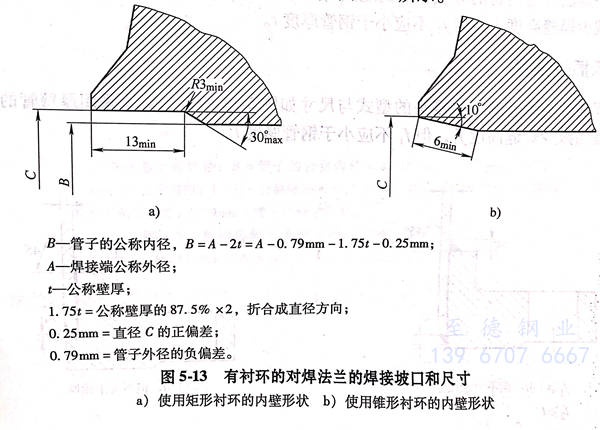

   有襯(chen)環的對(dui)焊法蘭的焊接坡(po)口型(xing)式與尺寸如圖(tu) 5-13 所示。

 3.  法蘭對焊(han)端壁厚與管子壁厚不相同(tong)時的焊(han)接(jie)坡(po)口

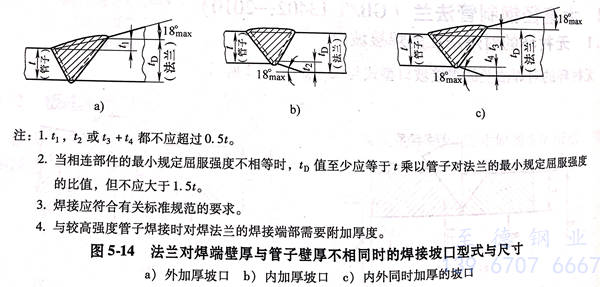

  法蘭對焊(han)(han)端壁(bi)厚與管子壁(bi)厚不相同時的焊(han)(han)接坡口型式與尺寸如圖 5-14所示。
