應力腐蝕斷裂事例有半數以上是在包含氯離子雜質成分的環境下發生的，但在實驗室里，應力腐蝕斷裂的發生要花費很長的時間，例如Truman(1977年）通過13500h的試驗來觀察氯離子（102~105)x10^-4%(ppm)、溫度20℃~沸點、pH(2、7、12)對304不銹鋼是否發生斷裂的影響，結果表明：在pH值為7的情況下只要不產生105x10^-4%(ppm)Cl^-,就不會發生斷裂。另一方面，日本自1975年左右高純度鐵素體系不銹鋼開始上市。其中，尤其是鉻含量小于20%、鉬含量小于2%的鋼種曾被嘗試用于解決由304鋼的應力腐蝕斷裂、間隙斷裂等引起的溫水環境問題，一般使用80℃以下比較稀薄的食鹽水，試片則使用實際裝置也進行的重疊焊接的具有間隙的焊接試片。

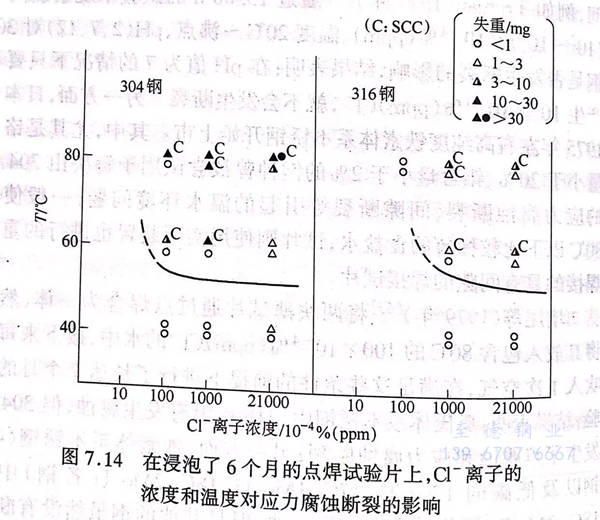

  增尾等（1979年）將兩塊薄試片通過點焊合為一體，然后將其放入包含80℃的100x10^-4%(ppm)Cl-的水中，接下來每天吹入1次空氣，在滿足這些條件的前提下進行了長達7個月的實驗，結果表明：奧氏體系不銹鋼中，316不銹鋼沒有發生腐蝕，但304鋼發生了點腐蝕和應力腐蝕斷裂；另一方面，鐵素體系不銹鋼（430鋼以及低碳的 17Cr-Ti、17Cr-1Mo-Ti、18Cr-2Mo-Ti各鋼）中的18Cr-2Mo-Ti鋼幾乎沒有發生腐蝕，但是其他的鋼雖然沒有斷裂卻發生了點腐蝕。他們（1980年）還著眼于應力腐蝕斷裂，利用上述點焊試片進行了6個月的試驗來研究氯離子濃度（100x10-⁴%(ppm)、1000x10^-4%(ppm)、21000x10^-4%(ppm))以及溫度（40℃、60℃、80℃)的影響。304不銹(xiu)鋼和316不(bu)銹鋼的結果如圖7.14所示，和前面提到的Truman的結果相比，在濃度更低、溫度更低的情況下發生了應力腐蝕斷裂。在溫度為40℃的時候都沒有發生斷裂，這和實際的結果大體是一致的。不過，含碳極低的鐵素體系鋼種雖然只發生了點腐蝕，但是在試驗過程中點腐蝕卻停止了。此外，為了研究2%Si、2%Mo以及兩者的復合添加對于以18Cr-10Ni和18Cr-18Ni為主要成分的鋼所產生的影響，他們（1983年）使用同樣的點焊試片，在氯離子1000x10^-4%（ppm)以及21000x10^-4%(ppm)、溫度80℃的氣體液面上進行了8個月的試驗，結果表明：每種鋼都發生了斷裂，雖然添加了上述元素，但還是沒能防止斷裂；不過添加2%Cu能夠防止斷裂。

  此外，渡邊等（1983年）利用點焊試片，在氯離子50x10^-4%(ppm)、溫度80℃或者120℃的條件下研究合金元素對應力腐蝕斷裂的影響，證明了磷對19Cr-9Ni鋼的斷裂有害，而銅能夠產生斷裂阻力。

  足立等（1988年）也通過點焊試片，在110~180℃、氯離子50x10^-4%(ppm)的條件下進行了試驗。結果發現：在18Cr-12Ni鋼當中，通過復合添加銅和硅能夠提高耐應力腐蝕斷裂性；而添加鉬之后，耐裂性也不會降低很多，基于這一結果開發出了18.5Cr-12Ni-3Si-2Cu-0.8Mo-0.4Mn耐應力腐蝕斷裂不銹鋼。進而他們（1989年）采用同樣的試驗檢驗了A1(~1.5%)和N(0.02%以及0.2%)對于相同鋼試樣的應力腐蝕斷裂產生的影響，結果發現鋁能夠改善耐應力腐蝕斷裂性。將合金元素的影響歸納為圖7.15。

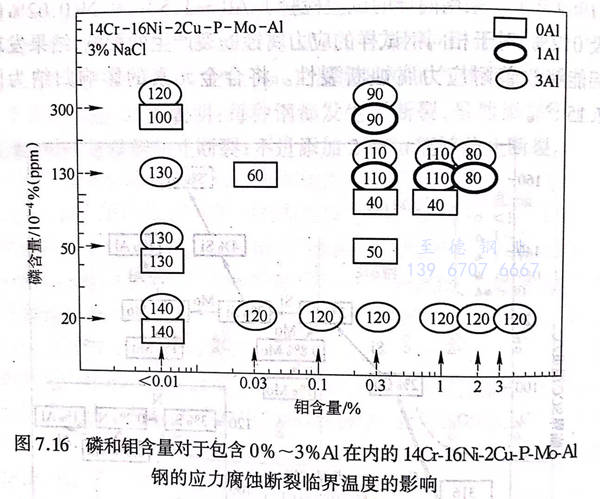

  此外，梁等(deng)（1989年(nian)）(1990年(nian)）也(ye)采(cai)用(yong)點焊試(shi)片，在氯離子（0.03%、0.3%、20%)以及(ji)改變了(le)溫(wen)度的(de)(de)(de)水溶(rong)液中，將電(dian)位保持在再鈍(dun)化電(dian)位之(zhi)上(shang)，然后檢驗(yan)是(shi)否會(hui)發生(sheng)斷裂(lie)。他(ta)們運用(yong)上(shang)述方(fang)法(fa)研究(jiu)P、Si、Mn、Cu對18Cr-14Ni鋼(gang)的(de)(de)(de)應力腐蝕斷裂(lie)的(de)(de)(de)影(ying)響，得(de)出(chu)的(de)(de)(de)結論是(shi)：單純(chun)的(de)(de)(de)硅不能抑制斷裂(lie)，但是(shi)和銅復合添加(jia)就會(hui)產生(sheng)抑制效(xiao)果(guo)，這一點和足(zu)立(li)等(deng)是(shi)一致的(de)(de)(de)；磷(lin)是(shi)有害的(de)(de)(de)，能夠降(jiang)低斷裂(lie)臨界(jie)氯離子濃度和臨界(jie)溫(wen)度。此外用(yong)同樣(yang)的(de)(de)(de)方(fang)法(fa)研究(jiu)了(le)P、Mo、Al對于斷裂(lie)界(jie)限溫(wen)度的(de)(de)(de)影(ying)響，結果(guo)如圖7.16所示，和足(zu)立(li)等(deng)的(de)(de)(de)試(shi)驗(yan)一樣(yang)證明了(le)鋁的(de)(de)(de)作用(yong)。

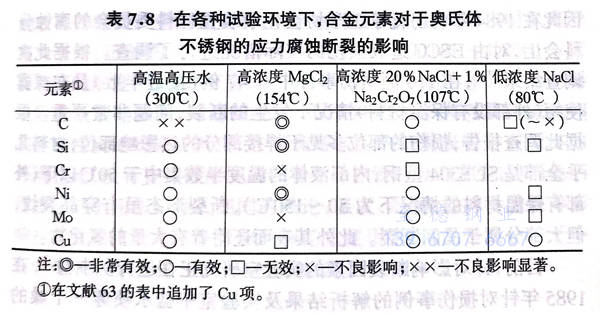

 通過(guo)稀薄食鹽水(shui)進行(xing)的(de)應力(li)腐蝕(shi)斷(duan)裂試驗(yan)得出的(de)合(he)金元素的(de)影(ying)(ying)響(xiang)，和(he)其他(ta)試驗(yan)方法得出的(de)結果相比較(jiao)，如表7.8所示：合(he)金元素的(de)影(ying)(ying)響(xiang)根(gen)據(ju)實驗(yan)條件的(de)不(bu)同(tong)有時結果會一致，有時會不(bu)一致。應力(li)腐蝕(shi)斷(duan)裂性本身(shen)并不(bu)是(shi)金屬特有的(de)性質，而是(shi)一種在應力(li)和(he)環境的(de)相互作(zuo)用(yong)(yong)下發生(sheng)的(de)現象，因(yin)(yin)此根(gen)據(ju)試驗(yan)條件為酸性、中性、是(shi)否以(yi)點(dian)腐蝕(shi)為起點(dian)、是(shi)否以(yi)縫隙腐蝕(shi)為起點(dian)等(deng)不(bu)同(tong)元素產生(sheng)的(de)影(ying)(ying)響(xiang)也(ye)不(bu)同(tong)是(shi)理(li)所當然的(de)。因(yin)(yin)此應當采(cai)用(yong)(yong)接近使用(yong)(yong)條件的(de)試驗(yan)方法。
