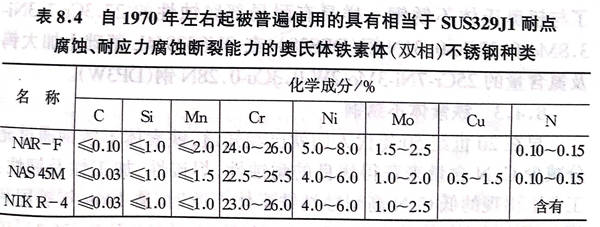

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙相不(bu)銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。

 當初，人們(men)希(xi)望把上述的(de)(de)SUS329J1 鋼(gang)(gang)用(yong)作(zuo)耐(nai)(nai)海水(shui)不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)，但(dan)含氮(dan)的(de)(de)鋼(gang)(gang)種也(ye)(ye)會在海水(shui)中(zhong)短時(shi)間內(nei)發生腐(fu)(fu)蝕（特別是焊接部位），即使在常溫(wen)下也(ye)(ye)不(bu)能(neng)保證充分(fen)的(de)(de)耐(nai)(nai)蝕性(xing)，所(suo)以逐(zhu)漸就不(bu)用(yong)在海水(shui)中(zhong)了。此后，作(zuo)為抵抗常溫(wen)以上海水(shui)侵(qin)蝕的(de)(de)雙相(xiang)(xiang)不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)，日(ri)(ri)本(ben)從(cong)1975年開始研(yan)制(zhi)25 Cr-6 Ni-3 Mo-N系的(de)(de)雙相(xiang)(xiang)不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)。與(yu)SUS329J1相(xiang)(xiang)比(bi)，這(zhe)(zhe)些不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)在提高鉬(mu)含量的(de)(de)同時(shi)，還(huan)(huan)增加了少(shao)量的(de)(de)氮(dan)元(yuan)素(su)，而且因鎢(wu)元(yuan)素(su)的(de)(de)組織穩定(ding)性(xing)比(bi)鉬(mu)強，能(neng)改(gai)善耐(nai)(nai)局部腐(fu)(fu)蝕的(de)(de)能(neng)力，所(suo)以有的(de)(de)不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)中(zhong)還(huan)(huan)添加有鎢(wu)元(yuan)素(su)，這(zhe)(zhe)也(ye)(ye)可以用(yong)于(yu)更嚴峻的(de)(de)海水(shui)環境中(zhong)。這(zhe)(zhe)些不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)于(yu)1984年被規范(fan)(fan)化為SUS329J2L（1991年改(gai)稱(cheng)(cheng)為SUS329J4L).此外，在這(zhe)(zhe)一時(shi)期內(nei)，由(you)歐洲(zhou)開發的(de)(de)多用(yong)于(yu)（海上）油井、化學品(pin)運輸船等的(de)(de)22Cr-5Ni-3Mo-N 鋼(gang)(gang)也(ye)(ye)在日(ri)(ri)本(ben)制(zhi)造(zao)出來，也(ye)(ye)在1984年規范(fan)(fan)化為SUS329J2L(1991年改(gai)稱(cheng)(cheng)為SUS329J3L).表(biao)8.5列(lie)出了日(ri)(ri)本(ben)國(guo)內(nei)制(zhi)造(zao)的(de)(de)相(xiang)(xiang)當于(yu)SUS329J4L的(de)(de)雙相(xiang)(xiang)不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)(de)名稱(cheng)(cheng)及主要(yao)成分(fen)。

此后，日本(ben)不銹鋼界通過進(jin)一步增加Cr、Mo含(han)(han)量，先后開發了與超奧氏(shi)體不銹鋼一樣(yang)具(ju)有耐局部腐蝕性(xing)的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼（DPS28)、在(zai)SUS329J4L 基礎上加大鎢及(ji)氮(dan)含(han)(han)量的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼（DP3W).
