鐵素體不銹鋼一般指含鉻量在11%~30%,晶體結構為體心立方晶格的鐵基合金。有的除鉻元素外還添加其他形成和穩定鐵素體組織的合金元素，如鉬、鋁、鈦等。香蕉視頻app破解碼:鐵素體不銹鋼含碳量都比較低，小于或等于0.12%,但鑄造的鐵素體不銹鋼ZGCr28 的含碳量較高，達0.50%~1.00%。
一、鐵(tie)素體不銹鋼常見類型(xing)
鐵(tie)素(su)體不銹鋼按含鉻量(liang)的不同(tong)，習(xi)慣(guan)上分為(wei)三個類型。
1. 低鉻鐵素體不銹鋼
含(han)鉻量11%~14%的(de)(de)鋼稱低鉻鐵素(su)體(ti)不銹(xiu)鋼。其中有的(de)(de)加入鋁元素(su)，常(chang)見牌號有00Cr12、0Cr13Al。目(mu)前(qian)，我國標準中的(de)(de)低鉻鐵素(su)體(ti)不銹(xiu)鋼品種(zhong)較少，主要用(yong)于棒材(cai)和(he)板材(cai)生產中。
2. 中鉻(ge)鐵素體不銹鋼
含鉻(ge)量大于(yu)14%~19%的(de)鋼稱(cheng)中(zhong)鉻(ge)鐵素體(ti)不銹(xiu)鋼，有的(de)還加入(ru)鉬元素。中(zhong)鉻(ge)鐵素體(ti)不銹(xiu)鋼品種、牌(pai)號比較多，用于(yu)棒(bang)材、鍛(duan)件(jian)、板材等的(de)生(sheng)產，也用于(yu)鑄件(jian)的(de)生(sheng)產。常見中(zhong)鉻(ge)鐵素體(ti)不銹(xiu)鋼牌(pai)號有 1Cr17、Y1Cr17、1Cr17Mo、00Cr18Mo2、ZG1Cr17等。
3. 高(gao)鉻鐵(tie)素(su)體不銹鋼
含(han)鉻(ge)量(liang)大于(yu)(yu)19%~30%的鋼(gang)稱(cheng)高鉻(ge)鐵(tie)素(su)(su)體不(bu)銹(xiu)鋼(gang)，有的還(huan)加入鉬(mu)、氮等(deng)合金元素(su)(su)，有些板材(cai)中還(huan)加入鈦、鈮等(deng)元素(su)(su)。高鉻(ge)鐵(tie)素(su)(su)體不(bu)銹(xiu)鋼(gang)也廣泛(fan)用于(yu)(yu)棒(bang)材(cai)、鍛件(jian)、板材(cai)及鑄件(jian)的生(sheng)產。常見的高鉻(ge)鐵(tie)素(su)(su)體不(bu)銹(xiu)鋼(gang)牌號有00Cr27Mo、00Cr30Mo2、ZGCr28等(deng)。其中，00Cr27Mo、00Cr30Mo2因含(han)碳量(liang)低(di)(di)于(yu)(yu)0.01%,所以要嚴(yan)格控制含(han)氮量(liang)，而且硅、錳、硫、磷（P)等(deng)要低(di)(di)于(yu)(yu)中鉻(ge)、低(di)(di)鉻(ge)鐵(tie)素(su)(su)體不(bu)銹(xiu)鋼(gang)，故又稱(cheng)其為高純(chun)高鉻(ge)鐵(tie)素(su)(su)體不(bu)銹(xiu)鋼(gang)。
二、鐵素(su)體(ti)不銹鋼(gang)的特點(dian)及應用

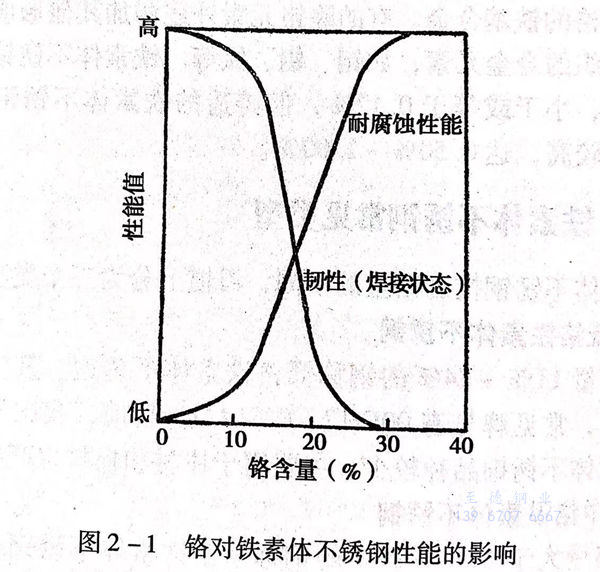

鉻是(shi)鐵素體不銹鋼的(de)主要元素，它決定了鋼的(de)組織和特性，對鋼的(de)力(li)學性能和耐腐蝕性能產(chan)生較大影響。見圖2-1。
鐵素(su)體(ti)不銹(xiu)鋼的(de)組織是(shi)鐵素(su)體(ti)，這就決定(ding)了其力學性(xing)能的(de)特(te)點(dian)是(shi)強(qiang)度較低，有一(yi)定(ding)的(de)塑性(xing)和韌(ren)性(xing)。鉻元素(su)含量(liang)的(de)多少主要對鋼的(de)韌(ren)性(xing)產(chan)生(sheng)的(de)影(ying)響較大。鐵素(su)體(ti)不銹(xiu)鋼不能用熱處理(li)方法調整力學性(xing)能，因(yin)此(ci)，在(zai)使用上受到一(yi)定(ding)的(de)限制。
鉻含(han)量的(de)增加(jia)能(neng)提高(gao)鐵(tie)素體不(bu)(bu)(bu)銹(xiu)(xiu)鋼的(de)耐腐(fu)蝕(shi)(shi)能(neng)力(li)(li)。鐵(tie)素體不(bu)(bu)(bu)銹(xiu)(xiu)鋼主要適用于氧(yang)化(hua)性(xing)介質(zhi)，在還(huan)原性(xing)介質(zhi)中(zhong)耐腐(fu)蝕(shi)(shi)性(xing)差。其(qi)在含(han)有氯化(hua)物(wu)介質(zhi)中(zhong)的(de)抗應力(li)(li)腐(fu)蝕(shi)(shi)開裂能(neng)力(li)(li)是突出(chu)特點之一，比(bi)鉻－鎳奧氏體不(bu)(bu)(bu)銹(xiu)(xiu)鋼還(huan)優秀，但當出(chu)現點腐(fu)蝕(shi)(shi)和晶間腐(fu)蝕(shi)(shi)，則會(hui)引發應力(li)(li)腐(fu)蝕(shi)(shi)開裂。鐵(tie)素體不(bu)(bu)(bu)銹(xiu)(xiu)鋼對晶間腐(fu)蝕(shi)(shi)、點腐(fu)蝕(shi)(shi)、縫隙(xi)腐(fu)蝕(shi)(shi)都很敏感，但在降低碳的(de)含(han)量，添加(jia)鉬元(yuan)素后會(hui)得到改善。
鐵素體不銹(xiu)鋼廣泛應用于硝酸、硝銨、維尼綸生產中(zhong)的吸收(shou)塔、換熱(re)器(qi)、貯罐(guan)以(yi)及閥門(men)、泵等(deng)零(ling)件中(zhong)。其強度不太(tai)高，韌性較(jiao)差，應盡量不用于較(jiao)高壓力的容器(qi)制造。
