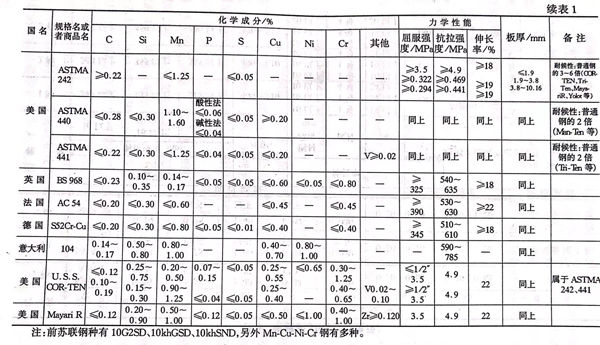

以提高耐候性作為目的所添加的合金元素因為一般也是鋼的強化元素，所以調節其添加量或者通過進行淬火、退火可以改變鋼的強度。現在市售的耐(nai)候鋼(gang)的強度如表1所示，490 MPa（50kg/m㎡)級是主體，可是也開發了392 MPa(40kg/m㎡)級以及588 MPa(60kg/m㎡)級。另外，強度686MPa(70kg/m㎡)級以上的高強度鋼已經添加了多量的強化合金元素，必然成為耐候性兼備的鋼種，所以可以把任意強度的耐候鋼作為焊接結構鋼使用。

 耐候鋼(gang)的(de)(de)韌性和(he)通常的(de)(de)焊接結構(gou)鋼(gang)比完全沒有變化，如表2所示可(ke)以保(bao)證和(he)碳素(su)鋼(gang)同一水平。但是焊接時(shi)的(de)(de)裂紋敏感性只要含有強化元(yuan)素(su)特(te)別是多量(liang)的(de)(de)鉻(ge)就比碳素(su)鋼(gang)大，為此耐候鋼(gang)一般采用盡(jin)可(ke)能降(jiang)低碳含量(liang)的(de)(de)方法來進行彌補。

 關于涂料的耐久性和鋼材本身的耐蝕性的關系，根據實際經驗以及通過很多的研究很早以來已經知道。尤其Becker曾經對改變煉鋼、鑄錠法、表面狀況、涂料種類以及涂漆方法的種種試料在工業地區進行了20年的暴曬試驗。其結果發現銅含量少的試料腐蝕嚴重，含有銅和鉬的鋼的腐蝕最少，鋼材本身的耐候性和涂膜的耐久性一致。

 在上述耐(nai)候鋼(gang)(gang)的(de)(de)含銅(tong)鋼(gang)(gang)中(zhong)因(yin)為進一(yi)步添加了P、Cr、Ni等對形(xing)成鈍化覆膜有(you)效的(de)(de)元素，所以在鋼(gang)(gang)表面上所形(xing)成的(de)(de)鈍化覆膜比含銅(tong)鋼(gang)(gang)更穩定，因(yin)此，可以推(tui)測(ce)在耐(nai)候鋼(gang)(gang)上的(de)(de)涂膜的(de)(de)耐(nai)久性非常優(you)秀。

 根據Copson和(he)Larabee的(de)試驗(yan)結果，如表(biao)6所示涂膜的(de)老(lao)化以及(ji)銹(xiu)擴展的(de)程度碳素鋼最(zui)嚴重，COR-TEN鋼最(zui)緩慢，而含銅鋼處于中間。

 根據上述結(jie)果得(de)出結(jie)論，耐(nai)候性(xing)好的(de)(de)鋼涂膜的(de)(de)耐(nai)久性(xing)也好。日本的(de)(de)涂漆材暴曬試(shi)驗結(jie)果也有同樣的(de)(de)傾向。
