為了節省能源，將陽極電解活化改為化學活化也已實驗成功，并用于實際工作中。這一方法就是將已浸蝕過的潔凈的不銹(xiu)鋼零件在鹽酸-氯化鎳槽液中放置15分鐘，使不銹鋼表面被化學活化－預鍍鎳溶液中的鹽酸浸蝕，當產生小氣泡2分鐘后，再進行陰極沖擊預鍍鎳。

在初始浸漬時會產(chan)生大(da)量的新生態(tai)氫原子，起(qi)還原作(zuo)用，使表面氧化膜被還原溶解：

2H⁺ + 2e → 2H → H₂ ↑

氫原子立(li)即變成氫氣，機(ji)械地(di)沖破(po)氧(yang)化(hua)膜(mo)，然后(hou)在陰(yin)極過程中(zhong)鎳離(li)子在陰(yin)極不銹鋼表(biao)面上放電沉積成結合力牢固(gu)的鎳層。

Ni²⁺+2e → Ni

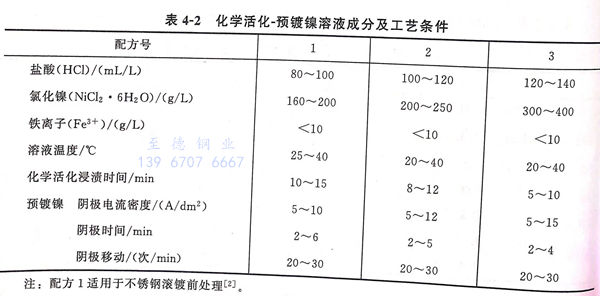

表(biao)4-2列出化學活(huo)化-預(yu)鍍鎳一步(bu)法溶液成分及工(gong)藝條件。

 采用化學活化-預鍍鎳一步法。工藝流程如下：化學除油→熱水洗→冷水洗→浸蝕［硫酸70~90mL/L，Fe₂(SO₄)₃ 90~110g/L]→水洗→入滾筒→活化（配方1,不通電運轉3~5min)→預鍍鎳（開啟電流施鍍10~15min)→斷電出桶→回收→冷水清洗→繼續施鍍其他電鍍。
