不銹鋼化學著色配方(fang) 4 (見表8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏體不銹鋼在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添(tian)加劑的作(zuo)用和影響

 ①. 著色劑S

   著色劑(ji)的加入(ru)不(bu)僅可(ke)以擴大著色色澤范圍，還(huan)可(ke)降低鉻(ge)酐(gan)含量。表8-13是(shi)其他成分不(bu)變的情(qing)況下(xia)，不(bu)同含量的著色劑(ji)S對著色膜外觀(guan)的影(ying)響。

   隨著色(se)(se)劑S含量(liang)的增加，著色(se)(se)外觀由黃色(se)(se)變到(dao)黑色(se)(se)。含量(liang)超過40g/L,色(se)(se)澤變化(hua)不(bu)大。要根據(ju)色(se)(se)澤的需要確定著色(se)(se)劑S的含量(liang)。

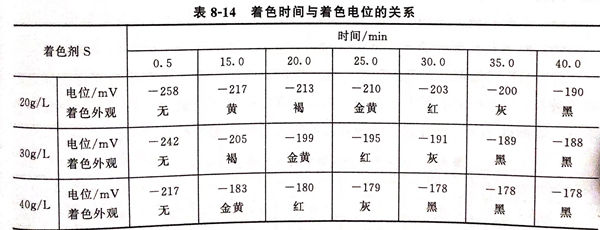

   從(cong)表8-14可知，在著(zhu)(zhu)色(se)劑(ji)(ji)S含(han)量不同的(de)(de)(de)溶(rong)液中(zhong)，隨(sui)著(zhu)(zhu)著(zhu)(zhu)色(se)時(shi)(shi)(shi)間(jian)的(de)(de)(de)延長，氧(yang)化膜(mo)增厚，表面電(dian)位(wei)(wei)(wei)逐漸正移，電(dian)位(wei)(wei)(wei)變化范圍為40~54mV.當氧(yang)化膜(mo)增長到(dao)一定(ding)厚度，著(zhu)(zhu)色(se)電(dian)位(wei)(wei)(wei)基本達(da)到(dao)恒定(ding)時(shi)(shi)(shi)，表面呈(cheng)現灰色(se)、黑(hei)色(se)。此外，隨(sui)著(zhu)(zhu)著(zhu)(zhu)色(se)劑(ji)(ji)濃度的(de)(de)(de)增加，不銹鋼開始著(zhu)(zhu)色(se)電(dian)位(wei)(wei)(wei)和達(da)到(dao)黑(hei)色(se)時(shi)(shi)(shi)的(de)(de)(de)電(dian)位(wei)(wei)(wei)，比(bi)低(di)濃度著(zhu)(zhu)色(se)劑(ji)(ji)時(shi)(shi)(shi)的(de)(de)(de)電(dian)位(wei)(wei)(wei)要正，膜(mo)層達(da)到(dao)深色(se)的(de)(de)(de)時(shi)(shi)(shi)間(jian)縮短(duan)。表明著(zhu)(zhu)色(se)劑(ji)(ji)在形(xing)成彩色(se)膜(mo)層的(de)(de)(de)過程中(zhong)有(you)利于(yu)膜(mo)層的(de)(de)(de)著(zhu)(zhu)色(se)。

②. 穩定劑(ji)M

 表8-15為穩(wen)定劑對著色外(wai)觀的影(ying)響。

 由表(biao)8-15可知，穩定劑的(de)加入，可使表(biao)面顏色(se)更加鮮艷，有利于提高著色(se)液的(de)穩定性。

③. 促進劑V

 表8-16為(wei)促(cu)進劑對著色外觀的(de)影響(xiang)。

 由表8-16可(ke)(ke)知，促(cu)進(jin)劑對(dui)表面(mian)色澤(ze)的影響很(hen)大，對(dui)形成(cheng)黑(hei)色膜起到了促(cu)進(jin)作用，若不需要(yao)黑(hei)色膜層，在著色液中可(ke)(ke)不加促(cu)進(jin)劑。

2. 著色時間的影響

 在配方4的(de)(de)化(hua)學(xue)著色(se)液(ye)(ye)中(zhong)，在3Cr13不銹鋼表面上隨著著色(se)時間(jian)的(de)(de)不同(tong)，可以(yi)獲得黃(huang)色(se)、紅紫色(se)、灰(hui)色(se)、黑(hei)色(se)等(deng)多種色(se)澤。鉻(ge)酐濃度為(wei)普(pu)通化(hua)學(xue)著色(se)液(ye)(ye)中(zhong)的(de)(de)1/4~1/3,有利(li)于環保。

3. 獲得的(de)膜層具(ju)有良好的(de)耐磨性(xing)和耐候(hou)性(xing)
