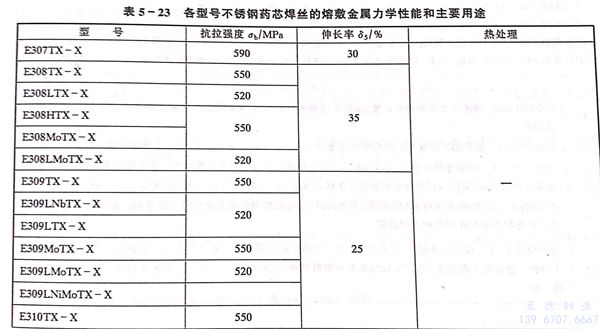

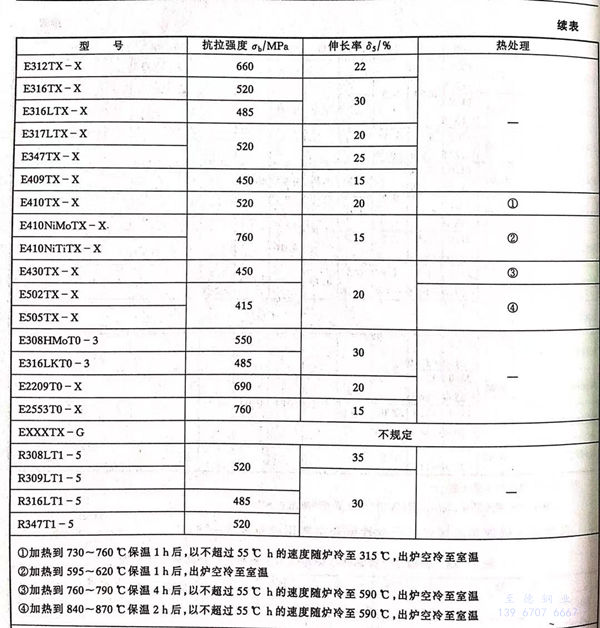

各型號不(bu)銹(xiu)鋼藥芯焊絲的力學性能和主要用途見表 5-23.
①. 加(jia)熱到730~760℃保溫1h后(hou)，以不超過55℃h的速度(du)隨(sui)爐冷至315℃,出爐空冷至室溫
②. 加熱到595~620℃保溫(wen)1h后，出爐空(kong)冷至室溫(wen)
③. 加(jia)熱到760~790℃保溫(wen)4h后，以不(bu)超過55℃h的(de)速(su)度隨爐(lu)冷至(zhi)590℃,出爐(lu)空冷至(zhi)室溫(wen)
④. 加熱到840~870℃保(bao)溫(wen)2h后，以不超(chao)過55℃h的速度隨爐冷至(zhi)590℃,出爐空冷至(zhi)室溫(wen)
各(ge)種不銹鋼藥芯焊絲的主要(yao)用途(tu)如下：
A1 E307TX-X 通常用于異種鋼的焊接，如奧氏體錳鋼與碳鋼鍛件或鑄件的焊接。焊接強度中等，具有良好的抗裂性。
A2 E308TX-X 通常用(yong)于焊(han)接相同類(lei)型(xing)的不銹鋼，如1Cr18Ni9、0Cr19Ni9、1Cr18Ni12型(xing)不銹鋼。
A3 E308LTX-X 除碳含(han)量(liang)較低外，與E308TX-X的熔敷金屬合金元素(su)含(han)量(liang)相同。由(you)于碳含(han)量(liang)較低，在不含(han)鈮、鈦等穩(wen)(wen)定(ding)劑(ji)時，也能抵抗因(yin)碳化(hua)物析出而產(chan)生的晶間(jian)腐蝕。但(dan)與鈮穩(wen)(wen)定(ding)化(hua)的焊縫相比，其(qi)高溫(wen)強度較低。
A4 E308HTX-X 除(chu)碳(tan)(tan)含(han)量限(xian)(xian)制在上限(xian)(xian)外，與E308TX-X的熔敷金屬合金元素含(han)量相同。由(you)于碳(tan)(tan)含(han)量高，在高溫(wen)下具(ju)有較高的抗拉強(qiang)度(du)和屈(qu)服強(qiang)度(du)。
A5 E308MoTX-X 除鉬(mu)含量較(jiao)高外，與E308TX-X的(de)(de)熔敷(fu)金(jin)屬合金(jin)元素(su)含量相(xiang)(xiang)同。通常(chang)用于焊(han)(han)(han)接(jie)(jie)相(xiang)(xiang)同類型(xing)的(de)(de)不銹(xiu)鋼。也可用于焊(han)(han)(han)接(jie)(jie)像OCr17Ni12Mo2型(xing)不銹(xiu)鋼鍛件，比采用E316LTX-X焊(han)(han)(han)絲焊(han)(han)(han)接(jie)(jie)得到的(de)(de)鐵(tie)素(su)體含量要高一(yi)些。
A6 E308HMoT0-3 除碳含(han)量限制在上限外，與E308MoTX-3的(de)熔敷金屬(shu)合金元素含(han)量相(xiang)同。由于碳含(han)量高，其高溫強度較高。
A7 E308LmoTX-X 除碳含(han)量較低外(wai)，與E308MoTX-X的(de)(de)熔敷金(jin)屬合金(jin)元(yuan)素(su)含(han)量相同。通(tong)常用(yong)于焊(han)接(jie)(jie)相同類型的(de)(de)不(bu)銹鋼。也可用(yong)于焊(han)接(jie)(jie)像(xiang)00Cr17Ni14Mo2型不(bu)銹鋼鑄件，比采用(yong)E316LTX-X焊(han)絲焊(han)接(jie)(jie)得到的(de)(de)鐵素(su)體含(han)量要高一些(xie)。
A8 E309TX-X 通常用(yong)(yong)于焊(han)接(jie)(jie)相(xiang)同類型的不銹鋼，有時用(yong)(yong)于焊(han)接(jie)(jie)在強腐(fu)蝕介質中使(shi)用(yong)(yong)的、要求焊(han)縫合金元(yuan)素含量較(jiao)高的不銹鋼。也可(ke)用(yong)(yong)于異種(zhong)鋼的焊(han)接(jie)(jie)，如0Cr19Ni9型不銹鋼與(yu)碳鋼的焊(han)接(jie)(jie)。
A9 E309LTX-X 除碳(tan)含量(liang)較(jiao)低(di)(di)外，與E309TX-X的(de)(de)熔敷金屬合金元素含量(liang)相同。由于碳(tan)含量(liang)低(di)(di)，在不(bu)含鈮(ni)、鈦等穩定劑時，也能抵(di)抗因碳(tan)化物析出而產生的(de)(de)晶間腐蝕。但與鈮(ni)穩定化的(de)(de)焊縫相比，其高溫強(qiang)度較(jiao)低(di)(di)。
A10 E309MoTX-X 除鉬含(han)(han)量較高外，與E309TX-X的熔(rong)敷金屬合(he)金元素含(han)(han)量相同(tong)。通常用于堆焊工作溫度在320℃以(yi)下的碳(tan)鋼(gang)和(he)低合(he)金鋼(gang)。
A11 E309LMoTX-X 除(chu)碳含量較(jiao)低外，與E309MoTX-X的熔(rong)敷金(jin)(jin)屬(shu)合金(jin)(jin)元素(su)含量相同。通常用于堆焊工作溫度在320℃以下的碳鋼(gang)(gang)和(he)低合金(jin)(jin)鋼(gang)(gang)。
A12 E309LNiMoTX-X 除鉻含(han)(han)量(liang)較低、鎳含(han)(han)量(liang)較高(gao)外，與E309LMoTX-X的熔敷金屬(shu)合(he)金元(yuan)素(su)含(han)(han)量(liang)相同(tong)。與E309LMoTX-X相比，其熔敷金屬(shu)鐵素(su)體含(han)(han)量(liang)較低，氮(dan)化鉻析出的可能性(xing)減小，因而耐(nai)蝕(shi)性(xing)良(liang)好
A13 E39LNbTX-X 除(chu)加入(ru)鈮外(wai)，與(yu)E309LTX-X的熔敷金(jin)屬合金(jin)元素(su)含量相同。通(tong)常用于堆焊(han)碳鋼(gang)和低合金(jin)鋼(gang)。
A14 E310TX-X 通常(chang)用于焊接相同類(lei)型的不銹鋼
A15 E312TX-X 通常(chang)用(yong)于高(gao)鎳合金(jin)與其(qi)他金(jin)屬的(de)(de)焊(han)接。焊(han)縫金(jin)屬為奧氏(shi)體(ti)基(ji)與分(fen)布其(qi)上的(de)(de)大(da)量鐵素體(ti)構成的(de)(de)雙相組織(zhi)，因此具(ju)有(you)較(jiao)高(gao)的(de)(de)抗(kang)裂性。
A16 E316TX-X 通常用(yong)于焊接(jie)相同類型的(de)不銹鋼，由于鉬提(ti)高(gao)(gao)了(le)焊縫(feng)的(de)抗高(gao)(gao)溫蠕變能力(li)，也可用(yong)于焊接(jie)在高(gao)(gao)溫下(xia)使用(yong)的(de)不銹鋼。
A16 E316LTX-X 除碳(tan)含(han)(han)量(liang)較(jiao)低(di)外，與(yu)E316TX-X的(de)熔敷(fu)金(jin)屬合金(jin)元(yuan)素含(han)(han)量(liang)相同(tong)。由于碳(tan)含(han)(han)量(liang)低(di)，在不含(han)(han)鈮、鈦等穩定劑時，也能抵抗因碳(tan)化物析出(chu)而產生的(de)晶間(jian)腐蝕。但與(yu)鈮穩定化的(de)焊縫相比，其高溫強度較(jiao)低(di)。
A18 E316LKT0-3 與E316LTX-X的(de)(de)熔敷金(jin)屬合金(jin)元素含量相(xiang)同，為自(zi)保護型(xing)焊絲，主要用于低(di)溫工作的(de)(de)不銹鋼的(de)(de)焊接。該焊絲降低(di)了碳和氮的(de)(de)含量，焊縫金(jin)屬具有良好的(de)(de)低(di)溫韌性(xing)。
A19 E317LTX-X 通(tong)常(chang)用于(yu)焊接相同類型的不(bu)(bu)銹鋼，可在強(qiang)(qiang)腐(fu)蝕條件(jian)下(xia)使用。由于(yu)碳(tan)含量低，在不(bu)(bu)含鈮、鈦等穩定劑時(shi)，也能抵抗(kang)因碳(tan)化(hua)物析出而產生(sheng)的晶(jing)間腐(fu)蝕。但(dan)與鈮穩定化(hua)的焊縫相比(bi)，其高溫強(qiang)(qiang)度較低。
A20 E347TX-X 用鈮或(huo)鈮加(jia)鉭作(zuo)穩(wen)定劑，提(ti)高抗晶間腐蝕的能力。通常用于焊接以鈮或(huo)鈦作(zuo)穩(wen)定劑的成分相近的鉻鎳合金(jin)鋼。
A21 E409TX-X 用鈦作(zuo)穩定劑。通常用于焊接(jie)相同類型的不銹鋼
A22 E410TX-X 焊(han)接(jie)接(jie)頭屬于空氣淬硬型材料，因此(ci)焊(han)接(jie)時需要進行預熱和后熱處(chu)理(li)，以獲(huo)得良好的塑(su)性(xing)。通常用于焊(han)接(jie)相同類(lei)型的不銹鋼，也用于在碳鋼上堆焊(han)，以提高抗腐(fu)蝕(shi)、耐(nai)磨(mo)損性(xing)能。
A23 E410NiMoTX-X 通常用(yong)于焊(han)接相同類型的(de)不銹鋼。與E410TX-X相比，熔敷金屬中鉻(ge)含量(liang)低、鎳含量(liang)高，限制了焊(han)縫組(zu)(zu)織中的(de)鐵素體含量(liang)，減少對機械性能(neng)的(de)有害影(ying)響。焊(han)后熱處理溫度不應超過620℃,以防(fang)止焊(han)縫組(zu)(zu)織中回(hui)火馬(ma)氏體重(zhong)新淬硬(ying)。
A24 E410NiTiTX-X 用(yong)鈦(tai)作穩(wen)定(ding)劑。通常用(yong)于焊(han)接相同類型(xing)的不(bu)銹鋼
A25 E430TX-X 熔敷金屬(shu)中鉻(ge)含量較高(gao)，在(zai)通(tong)常使用條件下，具(ju)有優良的(de)耐腐蝕性能(neng)，而在(zai)熱(re)處(chu)(chu)理(li)(li)后(hou)又可獲得(de)足夠(gou)的(de)塑(su)性。焊(han)接時，通(tong)常需要進行預熱(re)和后(hou)熱(re)處(chu)(chu)理(li)(li)。焊(han)接接頭經過熱(re)處(chu)(chu)理(li)(li)后(hou)，才能(neng)獲得(de)理(li)(li)想的(de)力學性能(neng)和抗腐蝕能(neng)力。
A26 E520TX-X 通常用于焊(han)接相同(tong)類型(xing)的不銹鋼管材(cai)。焊(han)接接頭屬于空(kong)冷淬硬(ying)型(xing)材(cai)料。焊(han)接時，通常需要進行預熱和后(hou)熱處理。
A27 E505TX-X 通常(chang)用于焊(han)接(jie)相(xiang)同類(lei)型的不銹鋼管材。焊(han)接(jie)接(jie)頭屬于空冷淬硬(ying)型材料。焊(han)接(jie)時(shi)，通常(chang)需要(yao)進行(xing)預熱和(he)后熱處(chu)理(li)。
A28 E2209TX-X 通常用于(yu)焊(han)接鉻含量約(yue)為(wei)22%的(de)(de)(de)雙(shuang)相不(bu)銹鋼。熔敷金屬(shu)的(de)(de)(de)顯微組織為(wei)奧氏(shi)體(ti)－鐵素(su)體(ti)基體(ti)的(de)(de)(de)雙(shuang)相結(jie)構，焊(han)縫金屬(shu)強(qiang)度(du)較(jiao)高，同時又具有良好的(de)(de)(de)抗點蝕性(xing)能和抗應力腐蝕開(kai)裂性(xing)能。
A29 E2553TX-X 通(tong)常(chang)用于(yu)焊接(jie)鉻含量約為22%的雙相不銹鋼。熔敷金屬(shu)的顯微組織為奧氏體－鐵素體基體的雙相結構，焊縫金屬(shu)強度(du)較高，同時(shi)又具(ju)有良好(hao)的抗點蝕(shi)性能和抗應力腐蝕(shi)開裂性能。
A30 R308LT1-5 通(tong)常用(yong)于(yu)(yu)0Cr19Ni9或(huo)00Cr19Ni11型不(bu)銹鋼管接(jie)頭根(gen)部焊(han)道的(de)焊(han)接(jie)，可不(bu)用(yong)惰性(xing)氣體背部保護。僅(jin)能用(yong)于(yu)(yu)鎢極惰性(xing)氣體保護焊(han)方法，每(mei)道焊(han)前必(bi)須清渣(zha)。使用(yong)時應(ying)遵(zun)循制造廠家(jia)的(de)產(chan)品說明
A31 R309LT1-5 通常用于(yu)碳鋼(gang)管對(dui)奧氏(shi)體(ti)不銹(xiu)鋼(gang)管接頭(tou)根部焊(han)道的焊(han)接，可不用惰性氣(qi)體(ti)背部保護。僅能用于(yu)鎢(wu)極惰性氣(qi)體(ti)保護焊(han)方法，每道焊(han)前必須清渣。使(shi)用時應遵(zun)循制造廠家的產品說(shuo)明。
A32 R316LT1-5 通常用于(yu)OCr17Ni12Mo2或00Cr17Ni14Mo2型不銹鋼管接頭根部(bu)焊道的(de)焊接，可不用惰性氣體(ti)背部(bu)保護(hu)。僅能用于(yu)鎢極惰性氣體(ti)保護(hu)焊方法，每(mei)道焊前必(bi)須清(qing)渣。使(shi)用時應遵循制(zhi)造廠家(jia)的(de)產品說明
A33 R347T1-5 用(yong)(yong)鈮和鉭作穩定劑。通常(chang)用(yong)(yong)于0Cr18Ni11Nb型不銹鋼管(guan)接頭(tou)根部焊道(dao)的焊接，可不用(yong)(yong)惰(duo)性氣(qi)體背部保(bao)護(hu)。僅能(neng)用(yong)(yong)于鎢極惰(duo)性氣(qi)體保(bao)護(hu)焊方法(fa)，每道(dao)焊前必須清渣。使用(yong)(yong)時應遵循制(zhi)造廠(chang)家(jia)的產品說明
國(guo)內外不(bu)銹鋼藥芯焊絲牌(pai)號(hao)、型(xing)號(hao)對照表見附表3.
