熱水供應系(xi)統的安(an)裝(zhuang)(zhuang)(zhuang)技術要求(qiu)與熱水采暖系(xi)統安(an)裝(zhuang)(zhuang)(zhuang)技術要求(qiu)相同。用(yong)水點（又稱配水點）多為衛生設(she)(she)備(bei)，安(an)裝(zhuang)(zhuang)(zhuang)要求(qiu)見(jian)給、排水、衛生設(she)(she)備(bei)安(an)裝(zhuang)(zhuang)(zhuang)相關部分。
熱水(shui)供應系(xi)統所需設備如圖2-52所示，主要有(you)循環水(shui)泵、補(bu)充(chong)水(shui)泵、冷水(shui)箱(xiang)、閉式膨脹水(shui)箱(xiang)、自(zi)動排氣閥(fa)、安(an)全閥(fa)、水(shui)的加熱裝置等。

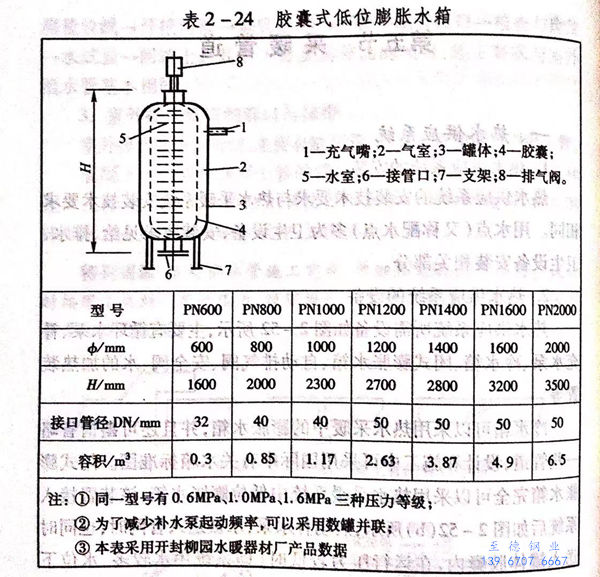

冷水(shui)(shui)(shui)(shui)(shui)(shui)箱可以采(cai)(cai)用(yong)熱水(shui)(shui)(shui)(shui)(shui)(shui)采(cai)(cai)暖中的(de)膨(peng)脹水(shui)(shui)(shui)(shui)(shui)(shui)箱，并且還可斟(zhen)情(qing)省略一(yi)些(xie)管道，設(she)計(ji)(ji)和施工(gong)中可采(cai)(cai)用(yong)國(guo)際(ji)中有關水(shui)(shui)(shui)(shui)(shui)(shui)箱標準(zhun)圖。閉式膨(peng)脹水(shui)(shui)(shui)(shui)(shui)(shui)箱完(wan)全可以采(cai)(cai)用(yong)熱水(shui)(shui)(shui)(shui)(shui)(shui)采(cai)(cai)暖系(xi)統(tong)(tong)中低位(wei)膨(peng)脹水(shui)(shui)(shui)(shui)(shui)(shui)箱，該裝置接人(ren)系(xi)統(tong)(tong)后如圖2-52(b)所示，啟動補水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)，水(shui)(shui)(shui)(shui)(shui)(shui)被(bei)送(song)(song)入(ru)管網(wang)時，也同時送(song)(song)入(ru)罐體膠(jiao)(jiao)(jiao)囊(nang)內(nei)(nei)(nei)，在運(yun)行壓(ya)(ya)(ya)(ya)力較低時（即系(xi)統(tong)(tong)用(yong)水(shui)(shui)(shui)(shui)(shui)(shui)較多、水(shui)(shui)(shui)(shui)(shui)(shui)位(wei)下降(jiang)），補水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)把水(shui)(shui)(shui)(shui)(shui)(shui)不(bu)斷(duan)送(song)(song)入(ru)系(xi)統(tong)(tong)并送(song)(song)入(ru)膠(jiao)(jiao)(jiao)囊(nang)內(nei)(nei)(nei)，膠(jiao)(jiao)(jiao)囊(nang)不(bu)斷(duan)向外擴大(da)而擠壓(ya)(ya)(ya)(ya)氣(qi)室，氣(qi)室的(de)縮小使(shi)壓(ya)(ya)(ya)(ya)力升高(gao)，當壓(ya)(ya)(ya)(ya)力達到設(she)計(ji)(ji)最高(gao)壓(ya)(ya)(ya)(ya)力時，膠(jiao)(jiao)(jiao)囊(nang)內(nei)(nei)(nei)的(de)容水(shui)(shui)(shui)(shui)(shui)(shui)量達到設(she)計(ji)(ji)值(zhi)，此時膠(jiao)(jiao)(jiao)囊(nang)內(nei)(nei)(nei)外壓(ya)(ya)(ya)(ya)力相等，膠(jiao)(jiao)(jiao)囊(nang)不(bu)脹不(bu)縮，處(chu)于暫時平衡狀態。補水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)通過壓(ya)(ya)(ya)(ya)力控制器而停運(yun)。水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)停運(yun)后，氣(qi)室中氣(qi)體壓(ya)(ya)(ya)(ya)力擠壓(ya)(ya)(ya)(ya)膠(jiao)(jiao)(jiao)囊(nang)，使(shi)膠(jiao)(jiao)(jiao)囊(nang)內(nei)(nei)(nei)的(de)水(shui)(shui)(shui)(shui)(shui)(shui)流人(ren)系(xi)統(tong)(tong)，氣(qi)室壓(ya)(ya)(ya)(ya)力也隨(sui)之減小，當氣(qi)壓(ya)(ya)(ya)(ya)降(jiang)到設(she)計(ji)(ji)最低壓(ya)(ya)(ya)(ya)力時，通過壓(ya)(ya)(ya)(ya)力控制器啟動水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)，又使(shi)水(shui)(shui)(shui)(shui)(shui)(shui)送(song)(song)進系(xi)統(tong)(tong)和膠(jiao)(jiao)(jiao)囊(nang)，這就既保證了(le)用(yong)戶供(gong)熱水(shui)(shui)(shui)(shui)(shui)(shui)（或供(gong)冷水(shui)(shui)(shui)(shui)(shui)(shui)）的(de)需要(yao)，又使(shi)水(shui)(shui)(shui)(shui)(shui)(shui)泵(beng)有條件地間斷(duan)工(gong)作(zuo)，節約了(le)電能。目前已成為(wei)熱水(shui)(shui)(shui)(shui)(shui)(shui)供(gong)應系(xi)統(tong)(tong)或無塔供(gong)水(shui)(shui)(shui)(shui)(shui)(shui)的(de)常用(yong)設(she)備。其規格見表(biao)2-24。
水(shui)(shui)(shui)的加(jia)(jia)熱(re)(re)(re)設備是(shi)熱(re)(re)(re)水(shui)(shui)(shui)供(gong)應的熱(re)(re)(re)源部分(fen)，又稱加(jia)(jia)熱(re)(re)(re)器(qi)。根據系統范圍大小(xiao)可采用水(shui)(shui)(shui)－水(shui)(shui)(shui)熱(re)(re)(re)交換(huan)器(qi)、汽一水(shui)(shui)(shui)熱(re)(re)(re)交換(huan)器(qi)、電熱(re)(re)(re)水(shui)(shui)(shui)器(qi)、燃氣熱(re)(re)(re)水(shui)(shui)(shui)器(qi)、太陽能(neng)熱(re)(re)(re)水(shui)(shui)(shui)器(qi)等多種。如要求這些(xie)熱(re)(re)(re)水(shui)(shui)(shui)器(qi)不僅起(qi)加(jia)(jia)熱(re)(re)(re)作(zuo)用，還(huan)要有(you)貯存和調節水(shui)(shui)(shui)量(liang)的功能(neng)，就(jiu)必須有(you)一定的盛水(shui)(shui)(shui)體積，這種加(jia)(jia)熱(re)(re)(re)器(qi)稱為容積式，對于只(zhi)起(qi)加(jia)(jia)熱(re)(re)(re)稱為快速式。

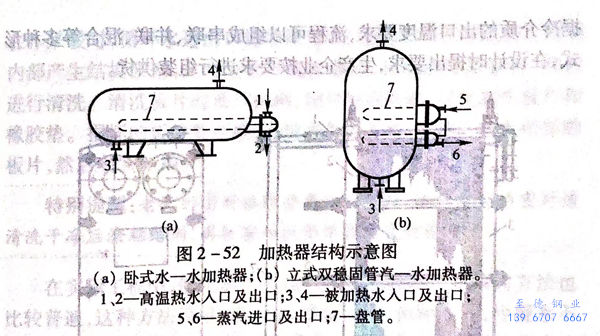

容積(ji)式加熱(re)器(qi)的(de)結構(gou)如圖2-52所示，由罐(guan)體(ti)、盤(pan)管等(deng)組成。盤(pan)管內送人高溫熱(re)水(shui)或蒸(zheng)汽(qi)(qi)，將熱(re)量通過盤(pan)管表面積(ji)傳給(gei)冷水(shui)。罐(guan)體(ti)由支(zhi)座直接用地腳螺栓固定(ding)在地基上，高溫熱(re)水(shui)或蒸(zheng)汽(qi)(qi)通過管道與加熱(re)器(qi)相連接。采用蒸(zheng)汽(qi)(qi)加熱(re)時其蒸(zheng)汽(qi)(qi)凝結水(shui)出口還要連接疏(shu)水(shui)閥(fa)等(deng)附件。

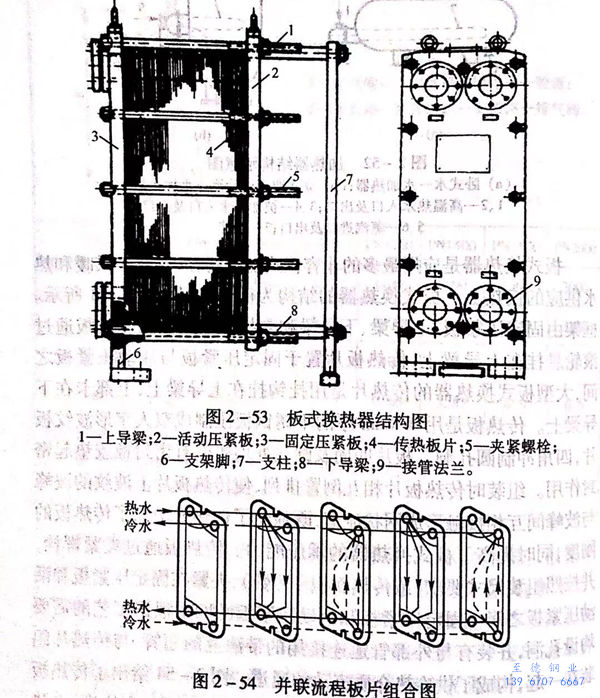

板式換熱器是應用最多的非容積式加熱器，廣泛用于采暖和熱水供應的換熱上。板式換熱器的結構為框架式，如圖2-53所示。框架由固定壓緊板、上導梁、下導梁和支柱組成。活動壓緊板通過滾輪懸掛在上導梁上，傳熱板片置于固定壓緊板與活動壓緊板之間，大型板式換熱器的傳熱片是用掛鉤掛在上導梁上，上部卡在下導梁上。傳熱板是用0.8mm厚的不銹鋼(gang)板(ban)壓制成雙人字形波紋板片，四角沖制圓孔洞。板片四周及圓孔處均鑲嵌有密封橡膠墊起密封作用。組裝時傳熱板片相互倒置排列，使傳熱板片上波紋的波峰與波峰間互相接觸形成網狀流道，既強化了傳熱又增加了傳熱板的剛度，同時提高了板式換熱器的承壓能力。傳熱板通過夾緊螺栓，并按照組裝尺寸要求（或傳熱面積一片數），夾緊固定壓緊板和活動壓緊板之間。固定壓緊板和活動壓緊板的四角根據工藝的需要均設孔洞，并裝有與外部管道連接用的帶法蘭的短管，與傳熱片組裝在一起，構成了供冷熱介質流動的通道。圖2-54給出了傳熱板片并聯流程組合流程圖，每兩張傳熱板片間就構成一個流道，冷熱介質交替地流過傳熱板片，同時熱量通過傳熱板片由熱介質傳給了冷介質。由于雙人字形傳熱板片的結構特性所決定，介質在傳熱板片流動時，在低流速下即可激發湍流，使冷熱介質進行強烈地熱交換，因此板式換熱器與其他換熱器相比，具有較高的傳熱系數。根據冷介質的出口溫度要求，流程可以組成串聯、并聯、混合等多種形式，在設計時提出要求，生產企業按要求進行組裝供貨。
板(ban)式換熱器豎(shu)直地(di)用(yong)地(di)腳螺栓固定在混凝土地(di)坪上(shang)，四周留有一定距離，以便于管道(dao)、附件的安裝及設(she)備的檢修。換熱器使用(yong)前(qian)應對(dui)熱側(ce)、冷側(ce)分別進行水壓試驗(yan)，其試驗(yan)壓力(li)(li)為(wei)設(she)計壓力(li)(li)的1.25倍，并(bing)保壓20min,確認(ren)各密封部位無滲漏后方可投(tou)入使用(yong)。
在(zai)作采暖時，循環水進出口均裝壓(ya)力(li)表(biao)，在(zai)使用(yong)中若壓(ya)降增(zeng)大說明內部產生結(jie)垢淤(yu)塞，此時應松開夾(jia)緊螺栓，移(yi)動活動壓(ya)緊板(ban)(ban)，然后進行清洗。清洗板(ban)(ban)片(pian)時要(yao)用(yong)棕刷，切勿用(yong)鋼絲刷，以免(mian)劃傷(shang)板(ban)(ban)片(pian)和(he)橡膠墊。損壞的(de)板(ban)(ban)片(pian)要(yao)更換，若沒有備用(yong)板(ban)(ban)片(pian)，可拆(chai)下兩個相鄰的(de)板(ban)(ban)片(pian)，然后夾(jia)緊使用(yong)。
特別提醒：老化的密(mi)封橡(xiang)膠墊(dian)要及時更新，要把板片的密(mi)封槽清洗干凈(jing)后涂粘結劑(ji)，再把密(mi)封膠墊(dian)鑲嵌在密(mi)封槽內。

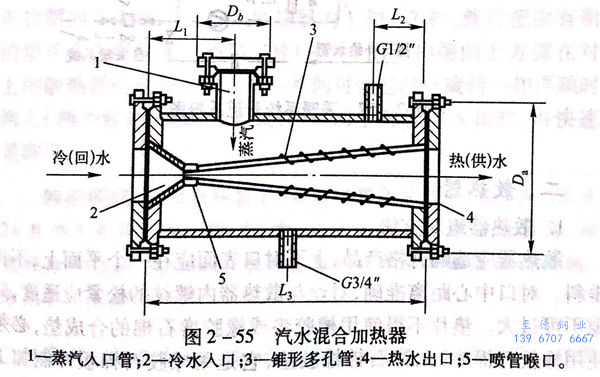

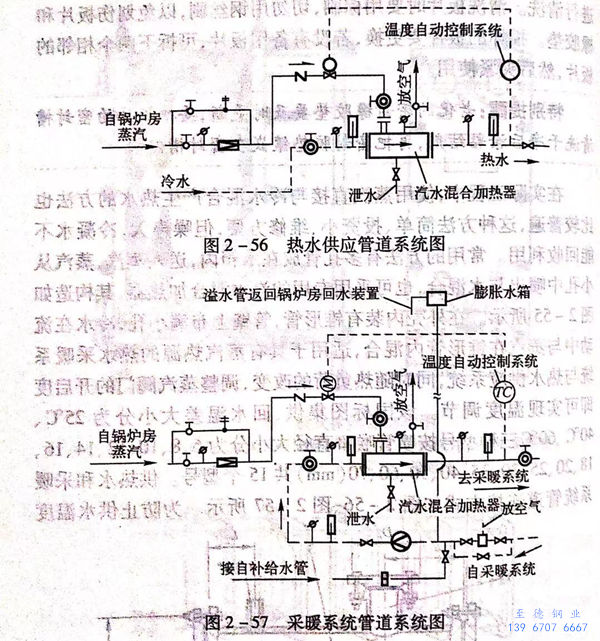

在實際工程中，使用蒸汽直接與冷水混合產生熱水的方法也比較普遍，這種方法簡單、投資小、維修方便，但噪聲大，冷凝水不能回收利用。常用的方法有多孔管放在水箱內，送入蒸汽，蒸汽從小孔中噴出與水混合，也可采用專用的汽水混合加熱器，其構造如圖2-55所示。在外殼內裝有錐形管，管壁上布滿小孔，冷水在流動中與蒸汽在錐形管內混合，適用于具有蒸汽熱源的熱水采暖系統與熱水供應系統，同時隨熱負荷的改變，調整蒸汽閥門的開啟度即可實現溫度調節。該國標圖集供、回水溫差大小分為25℃、40℃、60℃三種型號按噴管喉口直徑大小分為6、8、10、12、14、16、18、20、25、30、35、40、50、60、70(mm)共15個型號。供熱水和采暖系統管道連接方式如圖2-56、圖2-57所示。為防止供水溫度過熱，在蒸汽管道入口設置溫度自動控制系統，如安裝自力式溫度調節閥(fa)。為防止系統水倒灌入蒸汽系統中，在蒸汽管路上安裝逆止(zhi)閥。
