1. 散熱器組對方法

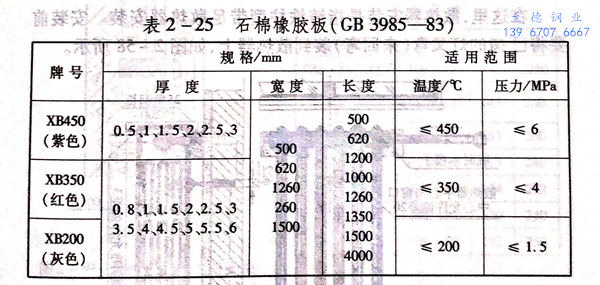

散熱(re)器(qi)應選購合格產品，上下(xia)對(dui)口(kou)表(biao)面應在(zai)一個平面上，不得(de)(de)歪斜。對(dui)口(kou)中心(xin)距離準確(que)，對(dui)絲(si)與散熱(re)器(qi)內螺紋的(de)松緊應適(shi)度(du)(du)，間隙(xi)不可過(guo)大。墊(dian)(dian)(dian)片(pian)(pian)(pian)不得(de)(de)使(shi)用(yong)(yong)橡(xiang)膠(jiao)(jiao)墊(dian)(dian)(dian)或(huo)橡(xiang)膠(jiao)(jiao)攙石(shi)(shi)(shi)(shi)(shi)棉(mian)的(de)合成墊(dian)(dian)(dian)，必須使(shi)用(yong)(yong)橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)(shi)(shi)棉(mian)墊(dian)(dian)(dian)（又稱(cheng)石(shi)(shi)(shi)(shi)(shi)棉(mian)橡(xiang)膠(jiao)(jiao)墊(dian)(dian)(dian)，它(ta)是(shi)用(yong)(yong)橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)(shi)(shi)棉(mian)板(ban)沖制(zhi)加工的(de)墊(dian)(dian)(dian)片(pian)(pian)(pian)），其(qi)厚度(du)(du)為1.0mm~1.5mm,不能用(yong)(yong)雙墊(dian)(dian)(dian)。橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)(shi)(shi)棉(mian)板(ban)的(de)牌(pai)號(hao)和(he)規格見表(biao)2-25。表(biao)中分高壓(ya)(ya)、中壓(ya)(ya)、低壓(ya)(ya)三種牌(pai)號(hao)，常用(yong)(yong)的(de)中壓(ya)(ya)板(ban)和(he)低壓(ya)(ya)板(ban)沖制(zhi)的(de)墊(dian)(dian)(dian)片(pian)(pian)(pian)。中壓(ya)(ya)墊(dian)(dian)(dian)片(pian)(pian)(pian)在(zai)使(shi)用(yong)(yong)前應在(zai)機油里浸泡幾(ji)分鐘；低壓(ya)(ya)板(ban)墊(dian)(dian)(dian)片(pian)(pian)(pian)應在(zai)機油里蘸一下(xia)撈出(chu)來(lai)(lai)控(kong)干。使(shi)用(yong)(yong)時將(jiang)墊(dian)(dian)(dian)片(pian)(pian)(pian)放入已調和(he)（用(yong)(yong)清油調和(he)）稀稠適(shi)度(du)(du)的(de)鉛油桶里攪動，撈出(chu)來(lai)(lai)且不流淌，或(huo)輕度(du)(du)流淌即可使(shi)用(yong)(yong)。
組對(dui)(dui)(dui)時(shi)，應將散(san)(san)熱(re)器對(dui)(dui)(dui)口表面(mian)的(de)(de)銹污清除干凈，將正(zheng)(zheng)扣(kou)(kou)朝向(xiang)上(shang)方，對(dui)(dui)(dui)絲(si)(si)的(de)(de)正(zheng)(zheng)扣(kou)(kou)朝向(xiang)下方碼放好備用(yong)。把(ba)(ba)組對(dui)(dui)(dui)散(san)(san)熱(re)器的(de)(de)架(jia)子與(yu)地面(mian)固定牢固。把(ba)(ba)正(zheng)(zheng)扣(kou)(kou)朝向(xiang)上(shang)方的(de)(de)散(san)(san)熱(re)器邊片固定在架(jia)子上(shang)，再(zai)把(ba)(ba)正(zheng)(zheng)扣(kou)(kou)朝向(xiang)下方的(de)(de)對(dui)(dui)(dui)絲(si)(si)擰(ning)入散(san)(san)熱(re)器內1扣(kou)(kou)～2扣(kou)(kou)，然后把(ba)(ba)涂(tu)有鉛油的(de)(de)墊片套在對(dui)(dui)(dui)絲(si)(si)上(shang)。把(ba)(ba)第二片（中片）的(de)(de)正(zheng)(zheng)扣(kou)(kou)朝向(xiang)上(shang)方摞在對(dui)(dui)(dui)絲(si)(si)上(shang)用(yong)散(san)(san)熱(re)器鑰匙把(ba)(ba)已擰(ning)入第一片的(de)(de)對(dui)(dui)(dui)絲(si)(si)逆(ni)時(shi)針旋(xuan)轉(zhuan)一扣(kou)(kou)再(zai)順時(shi)針兩人(ren)（兩個(ge)對(dui)(dui)(dui)絲(si)(si)）同時(shi)輕輕旋(xuan)轉(zhuan)，待兩個(ge)對(dui)(dui)(dui)絲(si)(si)均人(ren)扣(kou)(kou)時(shi)，再(zai)快速擰(ning)緊即可。
特別提醒：柱形(xing)散熱器(qi)(qi)14片以內用2片帶足（邊）片，15片～24片用3片帶足片。20片（含）以上應加(jia)裝4根附加(jia)拉條(tiao)，拉條(tiao)直(zhi)徑為ф10mm或ф8mm,散熱器(qi)(qi)與(yu)螺母(mu)之間應加(jia)裝鑄(zhu)鐵騎碼(ma)（由散熱器(qi)(qi)廠家提供）。
需(xu)要安(an)裝冷風(feng)(feng)門(men)時，應(ying)把與支(zhi)管連接的(de)異側邊片(pian)在(zai)組(zu)對(dui)前鉆(zhan)孔。當系統為熱水時，應(ying)在(zai)邊片(pian)最上方某一角處有(you)專為冷風(feng)(feng)門(men)鉆(zhan)孔用(yong)的(de)加厚(hou)部位（其中心有(you)凹進(jin)表面的(de)小陷窩(wo)），以便鉆(zhan)孔。如該(gai)系統為低壓蒸(zheng)汽采用(yong)時，則應(ying)在(zai)邊片(pian)下部下偏1/3處亦有(you)小陷窩(wo)可供鉆(zhan)孔和攻絲。
鉆(zhan)(zhan)孔所用鉆(zhan)(zhan)頭直(zhi)徑為ф8.6mm或(huo)ф8.7mm.
2. 散熱器安裝

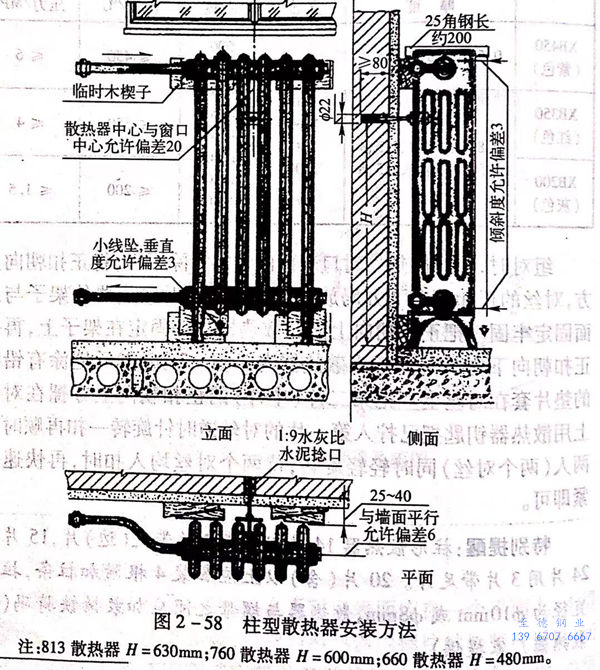

在這里(li)，散熱器安(an)裝(zhuang)是指鑄鐵柱型帶足散熱器安(an)裝(zhuang)。安(an)裝(zhuang)前要將(jiang)已撼的燈叉(cha)彎(wan)（來(lai)回彎(wan)）裝(zhuang)到散熱器上，如圖2-58所示。

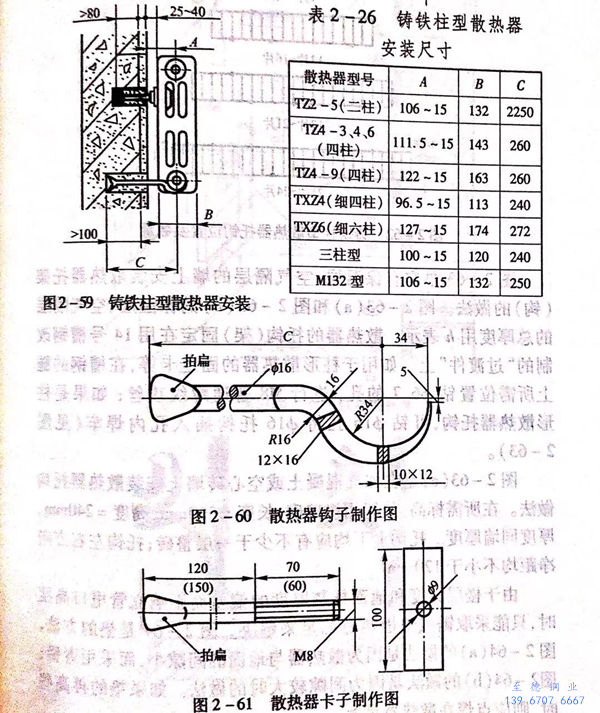

圖2-59是(shi)鑄鐵(tie)柱(zhu)型散熱器(qi)安(an)裝，也適用于鋼(gang)柱(zhu)型散熱器(qi)安(an)裝。
圖2-60為散熱器鉤子制作圖。
圖(tu)2-61 為(wei)散熱器卡子制作(zuo)圖(tu)。

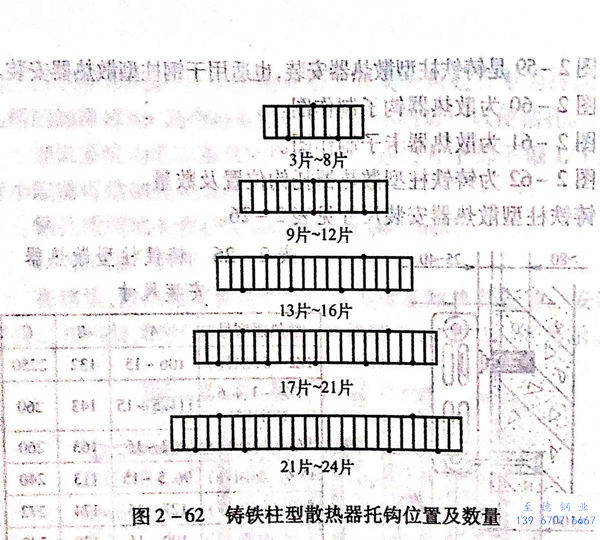

圖(tu)2-62為鑄鐵柱型散熱器托鉤位(wei)置及數量。
鑄鐵柱型散執器安裝尺寸見表2-26。

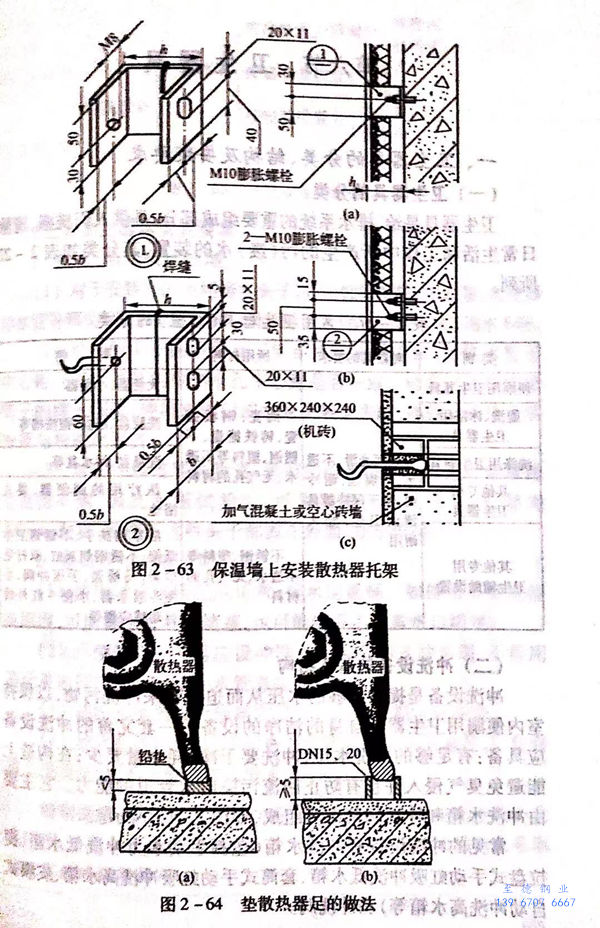

圖(tu)2-63是在(zai)有保溫層(ceng)(ceng)(ceng)、空(kong)(kong)氣(qi)隔(ge)層(ceng)(ceng)(ceng)的(de)墻(qiang)上安裝散(san)熱器(qi)托架(jia)（鉤(gou)）的(de)做法。圖(tu)2-63(a)和圖(tu)2-63(b)的(de)保溫層(ceng)(ceng)(ceng)、空(kong)(kong)氣(qi)隔(ge)層(ceng)(ceng)(ceng)的(de)總(zong)厚(hou)度用(yong)h表示。散(san)熱器(qi)的(de)托鉤(gou)（架(jia)）固定(ding)(ding)在(zai)用(yong)14號槽(cao)鋼改制的(de)“過渡件”上。如用(yong)于柱形散(san)熱器(qi)的(de)固定(ding)(ding)卡等，在(zai)槽(cao)鋼的(de)腿(tui)上所需位置鉆(zhan)ф6.7的(de)孔，進行M8普通螺紋攻絲；如果是柱形散(san)熱器(qi)托鉤(gou)，可鉆(zhan)?16孔將(jiang)?16托鉤(gou)插入孔內(nei)焊(han)牢(lao)（見(jian)圖(tu)2-63)。
圖(tu)2-63(c)是(shi)在(zai)加氣混(hun)凝土或空心(xin)磚墻上安裝散(san)熱器托(tuo)(tuo)鉤(gou)做法(fa)。在(zai)所(suo)需(xu)標高、位(wei)置用機磚砌(qi)：長度＝360mm、高度＝240mm、厚度同墻厚度。托(tuo)(tuo)鉤(gou)上下均(jun)應有(you)不少于(yu)一層整(zheng)磚；托(tuo)(tuo)鉤(gou)左右方向凈(jing)距均(jun)不小(xiao)于(yu)120mm。
由(you)于樓層高(gao)(gao)(gao)度和地(di)面(mian)(mian)抹灰厚(hou)度的(de)偏差而影響立管甩口高(gao)(gao)(gao)度時(shi)，只能采取鋸或墊散熱器的(de)足來解決。圖(tu)2-64是(shi)墊的(de)方(fang)法，圖(tu)2-64(a)的(de)做(zuo)法是(shi)因為散熱器與地(di)面(mian)(mian)的(de)間隙小，而采用青(qing)鉛；圖(tu)2-64(b)的(de)做(zuo)法是(shi)因為間隙較大時(shi)的(de)做(zuo)法。如果(guo)墊的(de)再高(gao)(gao)(gao)些時(shi)，則應點(dian)焊在散熱器足上。
