固溶(rong)(rong)處理(li)是將合(he)金加熱(re)到高(gao)溫(wen)(wen)(wen)(wen)單－相(xiang)(xiang)(xiang)(xiang)區(qu)恒溫(wen)(wen)(wen)(wen)保(bao)持，使(shi)(shi)過(guo)剩相(xiang)(xiang)(xiang)(xiang)溶(rong)(rong)解(jie)到溶(rong)(rong)體(ti)后快速(su)冷卻(que)(que)、以得(de)(de)到過(guo)飽和(he)(he)(he)固溶(rong)(rong)體(ti)的(de)(de)(de)(de)(de)熱(re)處理(li)工藝。首先(xian)，固溶(rong)(rong)處理(li)是為(wei)了溶(rong)(rong)解(jie)基(ji)體(ti)內(nei)碳化物、γ'相(xiang)(xiang)(xiang)(xiang)等以得(de)(de)到均勻的(de)(de)(de)(de)(de)過(guo)飽和(he)(he)(he)固溶(rong)(rong)體(ti)，便于(yu)時效時重新析出顆粒(li)(li)細小、分布均勻的(de)(de)(de)(de)(de)碳化物和(he)(he)(he)γ'等強(qiang)(qiang)化相(xiang)(xiang)(xiang)(xiang)，同(tong)(tong)時消除由于(yu)冷熱(re)加工產生(sheng)的(de)(de)(de)(de)(de)應(ying)力。使(shi)(shi)合(he)金發生(sheng)再結晶(jing)(jing)。其次(ci)，固溶(rong)(rong)處理(li)是為(wei)了獲(huo)得(de)(de)適宜(yi)的(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)(li)度(du)(du)，以保(bao)證(zheng)合(he)金高(gao)溫(wen)(wen)(wen)(wen)抗蠕變性能(neng)(neng)(neng)。固溶(rong)(rong)處理(li)的(de)(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)度(du)(du)范圍為(wei)980~1250℃,主要根據各個合(he)金中相(xiang)(xiang)(xiang)(xiang)析出和(he)(he)(he)溶(rong)(rong)解(jie)規律及使(shi)(shi)用要求來(lai)選(xuan)擇(ze)，以保(bao)證(zheng)主要強(qiang)(qiang)化相(xiang)(xiang)(xiang)(xiang)必(bi)要的(de)(de)(de)(de)(de)析出條件(jian)和(he)(he)(he)一定的(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)(li)度(du)(du)。對于(yu)長期(qi)高(gao)溫(wen)(wen)(wen)(wen)使(shi)(shi)用的(de)(de)(de)(de)(de)合(he)金，要求有(you)較(jiao)(jiao)(jiao)(jiao)好(hao)的(de)(de)(de)(de)(de)高(gao)溫(wen)(wen)(wen)(wen)持久和(he)(he)(he)蠕變性能(neng)(neng)(neng)，應(ying)選(xuan)擇(ze)較(jiao)(jiao)(jiao)(jiao)高(gao)的(de)(de)(de)(de)(de)固溶(rong)(rong)溫(wen)(wen)(wen)(wen)度(du)(du)以獲(huo)得(de)(de)較(jiao)(jiao)(jiao)(jiao)大(da)的(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)(li)度(du)(du)；對于(yu)中溫(wen)(wen)(wen)(wen)使(shi)(shi)用并(bing)要求較(jiao)(jiao)(jiao)(jiao)好(hao)的(de)(de)(de)(de)(de)室溫(wen)(wen)(wen)(wen)硬度(du)(du)、屈服(fu)強(qiang)(qiang)度(du)(du)、拉伸強(qiang)(qiang)度(du)(du)、沖擊韌性和(he)(he)(he)疲勞強(qiang)(qiang)度(du)(du)的(de)(de)(de)(de)(de)合(he)金，可(ke)(ke)采用較(jiao)(jiao)(jiao)(jiao)低的(de)(de)(de)(de)(de)固溶(rong)(rong)溫(wen)(wen)(wen)(wen)度(du)(du)，保(bao)證(zheng)較(jiao)(jiao)(jiao)(jiao)小的(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)(li)度(du)(du)。高(gao)溫(wen)(wen)(wen)(wen)固溶(rong)(rong)處理(li)時，各種析出相(xiang)(xiang)(xiang)(xiang)都逐(zhu)步溶(rong)(rong)解(jie)，同(tong)(tong)時晶(jing)(jing)粒(li)(li)長大(da)；低溫(wen)(wen)(wen)(wen)固溶(rong)(rong)處理(li)時，不(bu)僅有(you)主要強(qiang)(qiang)化相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)溶(rong)(rong)解(jie)，而且可(ke)(ke)能(neng)(neng)(neng)有(you)某些相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)析出。對于(yu)過(guo)飽和(he)(he)(he)度(du)(du)低的(de)(de)(de)(de)(de)合(he)金，通(tong)常(chang)選(xuan)擇(ze)較(jiao)(jiao)(jiao)(jiao)快的(de)(de)(de)(de)(de)冷卻(que)(que)速(su)度(du)(du)；對于(yu)過(guo)飽和(he)(he)(he)度(du)(du)高(gao)的(de)(de)(de)(de)(de)合(he)金，通(tong)常(chang)為(wei)空(kong)氣中冷卻(que)(que)。

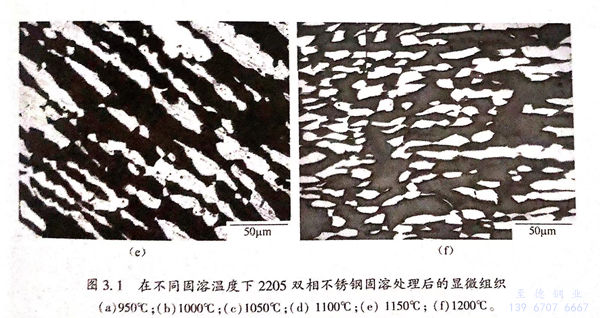

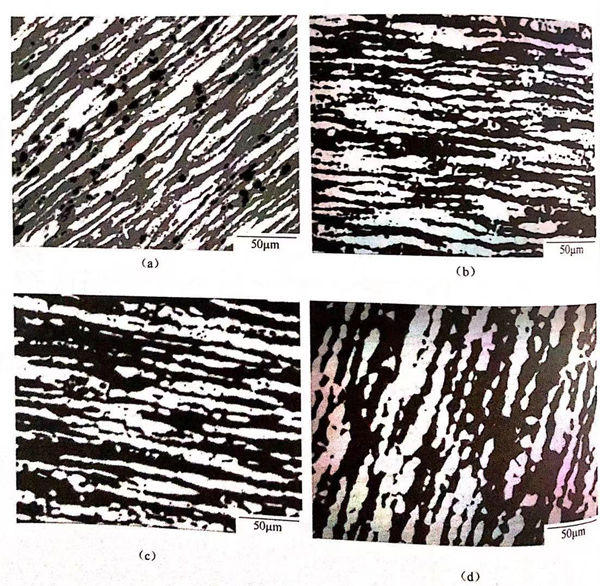

 對2205雙相不銹鋼進行不同溫度的固溶處理會導致2205雙相不銹鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。

  選取1000℃作為最(zui)低(di)固(gu)溶溫(wen)度(du)，當熱處(chu)理(li)溫(wen)度(du)低(di)于(yu)(yu)950℃時(shi)(shi)，雙(shuang)相(xiang)(xiang)(xiang)不銹鋼基體(ti)(ti)(ti)(ti)(ti)會析出(chu)雜質(zhi)相(xiang)(xiang)(xiang)σ相(xiang)(xiang)(xiang)，σ相(xiang)(xiang)(xiang)作為富含Cr、Mo的硬脆相(xiang)(xiang)(xiang)，其存在降(jiang)低(di)雙(shuang)相(xiang)(xiang)(xiang)不銹鋼的耐(nai)蝕性能。圖(tu)3.1(a)為950℃的微觀(guan)組織，。相(xiang)(xiang)(xiang)廣泛分(fen)布于(yu)(yu)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)／奧(ao)(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)晶界。當溫(wen)度(du)達(da)到1000℃時(shi)(shi)，σ相(xiang)(xiang)(xiang)會消失，雙(shuang)相(xiang)(xiang)(xiang)不銹鋼中(zhong)只(zhi)存在鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)(xiang)和(he)奧(ao)(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)(xiang)。圖(tu)3.1(b)~(f)中(zhong)深色區為鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)，淺色區為奧(ao)(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)。奧(ao)(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)以鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)為基體(ti)(ti)(ti)(ti)(ti)，呈帶(dai)狀(zhuang)或島狀(zhuang)分(fen)布于(yu)(yu)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)上。隨著溫(wen)度(du)的升高，奧(ao)(ao)氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)晶粒尺寸(cun)變大。

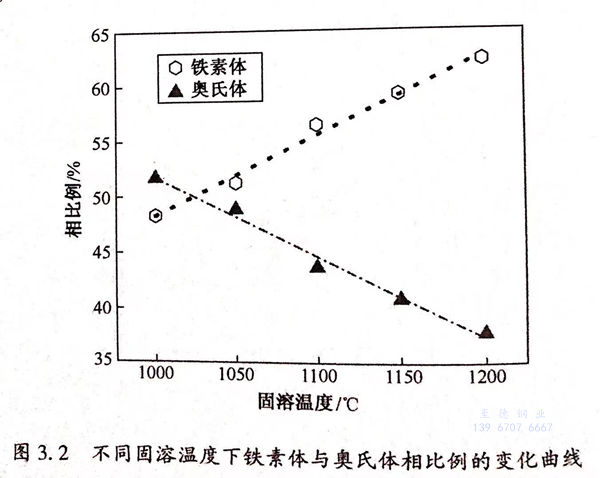

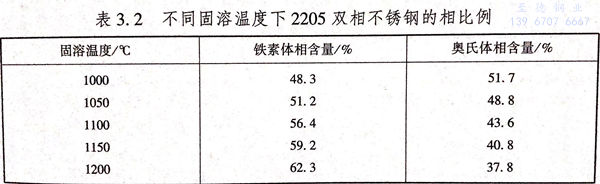

 利(li)用IAS圖(tu)像分析軟(ruan)件(jian)測量(liang)并(bing)計(ji)算相(xiang)比(bi)例(li)(li)，每個熱處(chu)理溫(wen)(wen)度(du)(du)下的(de)(de)(de)(de)(de)金相(xiang)圖(tu)取8張計(ji)算，求取平均值。表3.2給出了利(li)用IAS圖(tu)像分析軟(ruan)件(jian)計(ji)算得到不(bu)同固(gu)(gu)溶溫(wen)(wen)度(du)(du)溫(wen)(wen)度(du)(du)下2205雙相(xiang)不(bu)銹鋼的(de)(de)(de)(de)(de)相(xiang)比(bi)例(li)(li)。1000℃時，鐵素(su)體(ti)含量(liang)為48.3%,隨著(zhu)固(gu)(gu)溶溫(wen)(wen)度(du)(du)的(de)(de)(de)(de)(de)升高，鐵素(su)體(ti)相(xiang)含量(liang)增加(jia)，奧氏體(ti)相(xiang)含量(liang)下降，直到1200℃時，鐵素(su)體(ti)含量(liang)達到62.3%,奧氏體(ti)含量(liang)僅占37.7%.這種鐵素(su)體(ti)與奧氏體(ti)隨固(gu)(gu)溶溫(wen)(wen)度(du)(du)的(de)(de)(de)(de)(de)變化(hua)(hua)規律前人的(de)(de)(de)(de)(de)研究結果相(xiang)一致。兩(liang)相(xiang)比(bi)例(li)(li)的(de)(de)(de)(de)(de)變化(hua)(hua)曲線如圖(tu)3.2所示，兩(liang)相(xiang)與溫(wen)(wen)度(du)(du)的(de)(de)(de)(de)(de)關系(xi)呈線性變化(hua)(hua)。當固(gu)(gu)溶溫(wen)(wen)度(du)(du)約為1040℃時，其相(xiang)比(bi)例(li)(li)為1:1。

 因此在本實驗的6個固溶溫度中(zhong)，當(dang)固溶溫度為1050℃時，雙(shuang)相不銹鋼相比例最接近1:1。

 采(cai)用顯微硬度儀壓頭(tou)為菱形(xing)壓頭(tou)，荷載F為4.8N,分別(bie)測出(chu)菱形(xing)的兩個直徑(jing)d1和d2,根據下式計(ji)算顯微硬度：

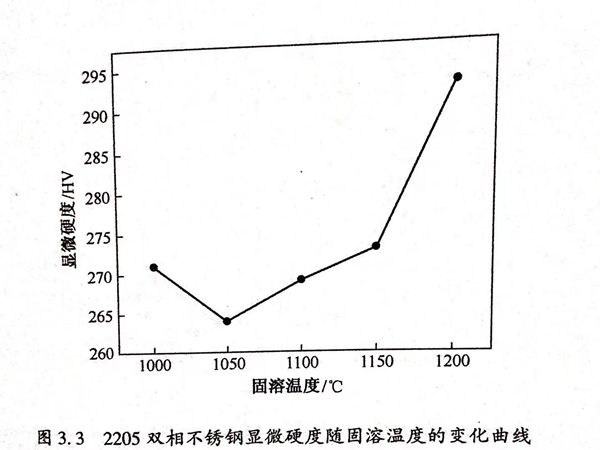

所有固溶溫(wen)度(du)試樣(yang)均測5個點(dian)，最后求(qiu)取平(ping)均值為個固溶溫(wen)度(du)下2205雙相不銹鋼的顯微硬度(du)值。顯微硬度(du)值如(ru)表3.3所列，顯微硬度(du)隨固溶溫(wen)度(du)的變化曲線如(ru)圖3.3所示。

  從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙相(xiang)不銹鋼(gang)進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

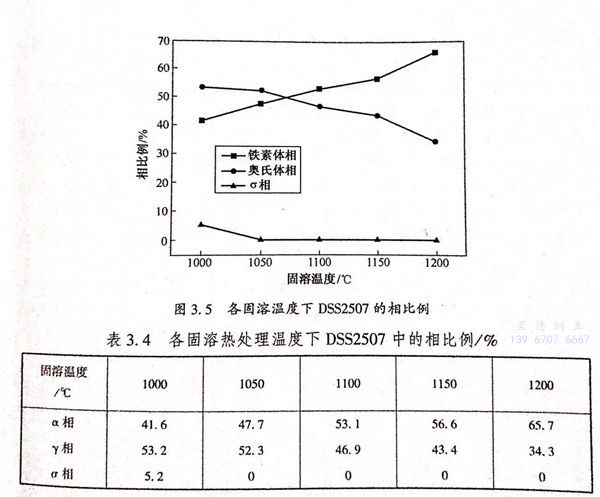

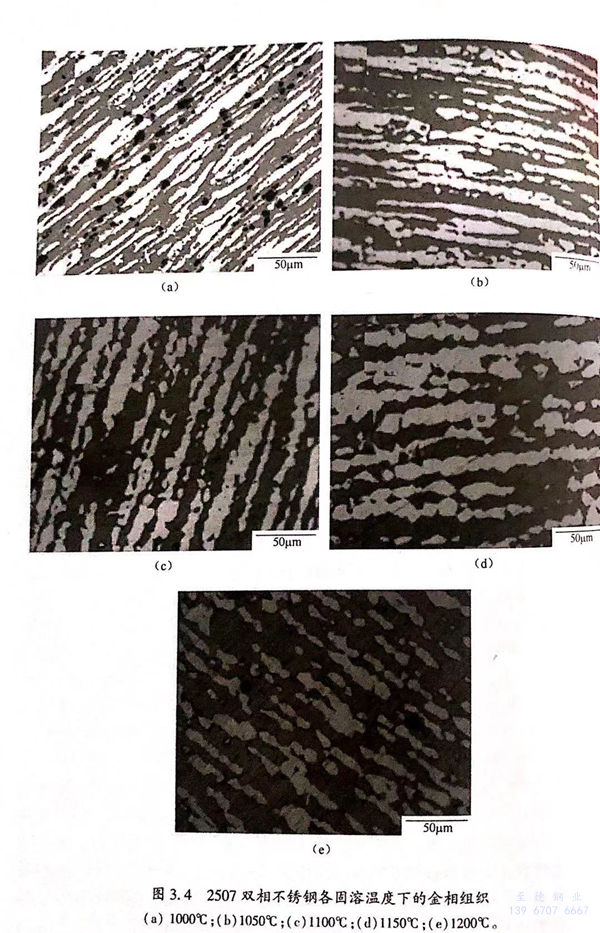

  2507雙相(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)分(fen)別在1000℃、1050℃、1100℃、1150℃、1200℃下固(gu)(gu)溶(rong)0.5h后(hou)水(shui)冷的(de)(de)(de)金相(xiang)(xiang)(xiang)(xiang)組織如圖(tu)3.4所(suo)示。從(cong)圖(tu)3.4可以(yi)清晰地得知(zhi)當(dang)固(gu)(gu)溶(rong)溫(wen)(wen)度(du)為1000℃時(shi)鐵素(su)(su)體(ti)相(xiang)(xiang)(xiang)(xiang)與(yu)奧氏體(ti)相(xiang)(xiang)(xiang)(xiang)兩相(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)界處(chu)(chu)有σ相(xiang)(xiang)(xiang)(xiang)析出(chu)，隨(sui)固(gu)(gu)溶(rong)處(chu)(chu)理(li)溫(wen)(wen)度(du)升高(gao)(gao)到(dao)(dao)1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)已經(jing)溶(rong)解。利(li)用(yong)Image-Pro-Plus 圖(tu)像(xiang)分(fen)析儀(yi)軟件6.0版測(ce)定(ding)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)比例如圖(tu)3.5所(suo)示。從(cong)圖(tu)3.5能(neng)(neng)夠獲得固(gu)(gu)溶(rong)熱(re)(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)的(de)(de)(de)增高(gao)(gao)會(hui)導(dao)致(zhi)σ析出(chu)相(xiang)(xiang)(xiang)(xiang)含量降(jiang)低，當(dang)固(gu)(gu)溶(rong)熱(re)(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)大(da)(da)于(yu)1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)已經(jing)完全溶(rong)解。這是由于(yu)固(gu)(gu)溶(rong)熱(re)(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)的(de)(de)(de)升高(gao)(gao)使鋼(gang)中鐵素(su)(su)體(ti)α相(xiang)(xiang)(xiang)(xiang)量增多，導(dao)致(zhi)σ相(xiang)(xiang)(xiang)(xiang)形(xing)成(cheng)元素(su)(su)Cr和Mo在鐵素(su)(su)體(ti)相(xiang)(xiang)(xiang)(xiang)中的(de)(de)(de)濃度(du)降(jiang)低，進而(er)導(dao)致(zhi)當(dang)固(gu)(gu)溶(rong)熱(re)(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)大(da)(da)于(yu)1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)形(xing)成(cheng)受到(dao)(dao)抑制(zhi)。考(kao)慮到(dao)(dao)σ相(xiang)(xiang)(xiang)(xiang)硬且(qie)(qie)脆，能(neng)(neng)夠大(da)(da)幅度(du)減弱材料的(de)(de)(de)塑性(xing)與(yu)韌(ren)性(xing)，并(bing)且(qie)(qie)σ相(xiang)(xiang)(xiang)(xiang)富(fu)Cr,很容易在其(qi)周圍產(chan)生貧Cr區降(jiang)低DSS2507的(de)(de)(de)抗腐(fu)蝕性(xing)能(neng)(neng)，所(suo)以(yi)σ相(xiang)(xiang)(xiang)(xiang)為DSS2507析出(chu)相(xiang)(xiang)(xiang)(xiang)中危害最(zui)大(da)(da)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)，因此，在實(shi)際應(ying)用(yong)過程中要想(xiang)將2507雙相(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)中的(de)(de)(de)熱(re)(re)(re)(re)軋態(tai)σ相(xiang)(xiang)(xiang)(xiang)完全消除所(suo)選(xuan)用(yong)的(de)(de)(de)固(gu)(gu)溶(rong)溫(wen)(wen)度(du)要不低于(yu)1050℃。

  圖(tu)3.4中深色組(zu)(zu)織(zhi)(zhi)是(shi)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)、淺色組(zu)(zu)織(zhi)(zhi)是(shi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)。從圖(tu)3.4可知奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)首先(xian)表現(xian)為(wei)長條(tiao)狀(zhuang)，隨著(zhu)固(gu)(gu)溶(rong)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)而(er)(er)(er)逐(zhu)漸變短，變成島狀(zhuang)分布在基(ji)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)上面。從圖(tu)3.5及(ji)表3.4中給出的(de)(de)(de)相(xiang)(xiang)比例測(ce)量(liang)結(jie)果(guo)能夠獲得鋼(gang)中鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)量(liang)隨固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)而(er)(er)(er)上升(sheng)(sheng)，奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)積分數隨著(zhu)固(gu)(gu)溶(rong)溫(wen)度(du)(du)的(de)(de)(de)上升(sheng)(sheng)而(er)(er)(er)下降，這是(shi)由于在較高(gao)(gao)(gao)(gao)的(de)(de)(de)固(gu)(gu)溶(rong)溫(wen)度(du)(du)下2507雙相(xiang)(xiang)不銹鋼(gang)呈現(xian)出的(de)(de)(de)組(zu)(zu)織(zhi)(zhi)為(wei)單一(yi)的(de)(de)(de)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)，隨固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)降低鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)步轉(zhuan)化為(wei)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)組(zu)(zu)織(zhi)(zhi)，即固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)導致奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)漸轉(zhuan)變為(wei)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)組(zu)(zu)織(zhi)(zhi)。從圖(tu)3.5可以看出當固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)在1000~1050℃之間時奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)y相(xiang)(xiang)比例減小的(de)(de)(de)比較緩慢(man)，隨固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)含量(liang)減少的(de)(de)(de)趨勢加快，這是(shi)因(yin)為(wei)2507雙相(xiang)(xiang)不銹鋼(gang)中的(de)(de)(de)氮元素(su)(su)(su)(su)是(shi)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)形成元素(su)(su)(su)(su)，在較低固(gu)(gu)溶(rong)溫(wen)度(du)(du)下抑制了奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)向(xiang)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)(de)(de)轉(zhuan)變，而(er)(er)(er)固(gu)(gu)溶(rong)熱(re)處(chu)(chu)理溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)(gao)會使(shi)N元素(su)(su)(su)(su)穩定(ding)奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)(de)(de)作用逐(zhu)漸減弱，進而(er)(er)(er)導致奧(ao)(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)向(xiang)鐵(tie)(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)轉(zhuan)變速度(du)(du)加快。

 2507雙相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)(gang)中(zhong)的(de)(de)(de)(de)奧氏(shi)體(ti)相(xiang)(xiang)(xiang)(xiang)和鐵素體(ti)相(xiang)(xiang)(xiang)(xiang)這兩(liang)種相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)主要受固溶(rong)處(chu)理工藝以及自(zi)身化學成(cheng)分(fen)的(de)(de)(de)(de)影(ying)(ying)響，當(dang)鋼(gang)(gang)的(de)(de)(de)(de)主要化學成(cheng)分(fen)確定時(shi)(shi)，則兩(liang)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)與固溶(rong)處(chu)理制度(du)有(you)著密切聯系。DSS2507的(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)又影(ying)(ying)響著其自(zi)身的(de)(de)(de)(de)性能(neng)，其塑(su)性隨著鐵素體(ti)含量(liang)的(de)(de)(de)(de)增多而減(jian)弱(ruo)、耐應(ying)力(li)腐蝕破裂能(neng)力(li)隨著奧氏(shi)體(ti)含量(liang)升高而減(jian)弱(ruo)，進而認(ren)(ren)為(wei)當(dang)鐵素體(ti)α相(xiang)(xiang)(xiang)(xiang)跟奧氏(shi)體(ti)γ相(xiang)(xiang)(xiang)(xiang)這兩(liang)相(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)接近1:1時(shi)(shi)雙相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)(gang)的(de)(de)(de)(de)綜(zong)合性能(neng)最佳，有(you)較(jiao)(jiao)(jiao)好(hao)的(de)(de)(de)(de)抗(kang)腐蝕能(neng)力(li)以及較(jiao)(jiao)(jiao)優的(de)(de)(de)(de)力(li)學性能(neng)。從圖3.5可知固溶(rong)熱處(chu)理溫(wen)度(du)在1050~1100℃之間時(shi)(shi)可以使鋼(gang)(gang)中(zhong)的(de)(de)(de)(de)兩(liang)相(xiang)(xiang)(xiang)(xiang)組織比(bi)例(li)(li)達到1:1,本(ben)實驗中(zhong)所選(xuan)(xuan)用(yong)的(de)(de)(de)(de)5種固溶(rong)溫(wen)度(du)中(zhong)1050℃時(shi)(shi)鐵素體(ti)α相(xiang)(xiang)(xiang)(xiang)跟奧氏(shi)體(ti)γ相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)最接近1:1,進而可以認(ren)(ren)為(wei)選(xuan)(xuan)擇(ze)較(jiao)(jiao)(jiao)優的(de)(de)(de)(de)固溶(rong)熱處(chu)理溫(wen)度(du)使DSS2507中(zhong)的(de)(de)(de)(de)兩(liang)相(xiang)(xiang)(xiang)(xiang)含量(liang)比(bi)例(li)(li)達到1:1是有(you)可能(neng)的(de)(de)(de)(de)，在實際(ji)應(ying)用(yong)過程中(zhong)為(wei)了使2507雙相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)(gang)獲得較(jiao)(jiao)(jiao)好(hao)的(de)(de)(de)(de)綜(zong)合性能(neng)，進行(xing)固溶(rong)處(chu)理時(shi)(shi)選(xuan)(xuan)取的(de)(de)(de)(de)固溶(rong)溫(wen)度(du)應(ying)該在1050~1100℃之間。

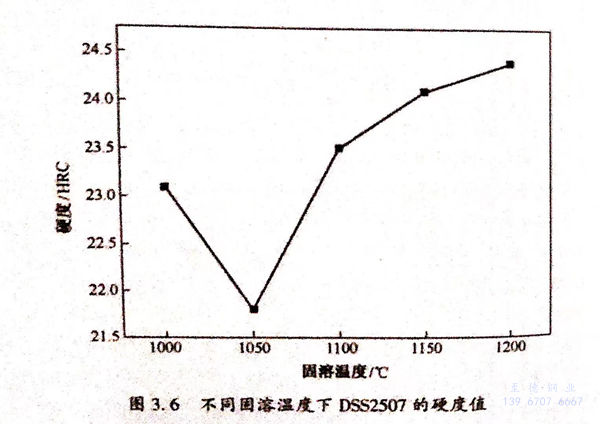

  2507雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)分別(bie)在1000℃、1050℃、1100℃、1150℃、1200℃固溶(rong)(rong)(rong)0.5h后水(shui)冷的(de)(de)(de)(de)硬度(du)(du)(du)值如圖3.6所示。從圖3.6可知DSS2507的(de)(de)(de)(de)硬度(du)(du)(du)隨(sui)(sui)固溶(rong)(rong)(rong)處(chu)(chu)理(li)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)先減小(xiao)后變大(da)呈曲(qu)線變化。在1000~1050℃溫(wen)度(du)(du)(du)范(fan)圍(wei)內鋼(gang)(gang)的(de)(de)(de)(de)硬度(du)(du)(du)隨(sui)(sui)固溶(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)增(zeng)(zeng)高(gao)(gao)而逐(zhu)漸(jian)(jian)(jian)減小(xiao)，1050~1200℃范(fan)圍(wei)內隨(sui)(sui)固溶(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)上升(sheng)硬度(du)(du)(du)又(you)漸(jian)(jian)(jian)漸(jian)(jian)(jian)變大(da)，且1050℃時(shi)(shi)DSS2507的(de)(de)(de)(de)硬度(du)(du)(du)表(biao)現為最(zui)小(xiao)。從3.2.1節分析可知當固溶(rong)(rong)(rong)溫(wen)度(du)(du)(du)為1000℃時(shi)(shi)在鐵素(su)體(ti)(ti)和奧(ao)(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)界處(chu)(chu)有(you)σ相(xiang)(xiang)(xiang)析出，σ相(xiang)(xiang)(xiang)是一種硬而脆的(de)(de)(de)(de)相(xiang)(xiang)(xiang)，能(neng)夠提高(gao)(gao)雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)硬度(du)(du)(du)值，所以1000℃下(xia)鋼(gang)(gang)有(you)較高(gao)(gao)的(de)(de)(de)(de)硬度(du)(du)(du)，而σ相(xiang)(xiang)(xiang)會隨(sui)(sui)固溶(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)而漸(jian)(jian)(jian)漸(jian)(jian)(jian)溶(rong)(rong)(rong)解到基體(ti)(ti)中，DSS2507的(de)(de)(de)(de)硬度(du)(du)(du)有(you)下(xia)降的(de)(de)(de)(de)趨(qu)(qu)勢；同時(shi)(shi)又(you)由于固溶(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)增(zeng)(zeng)高(gao)(gao)導(dao)致鋼(gang)(gang)中的(de)(de)(de)(de)鐵素(su)體(ti)(ti)相(xiang)(xiang)(xiang)量(liang)增(zeng)(zeng)加而奧(ao)(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)量(liang)降低，在室溫(wen)下(xia)鐵素(su)體(ti)(ti)是體(ti)(ti)心立方結構（bcc)奧(ao)(ao)氏體(ti)(ti)是面心立方結構（fcc),前者硬度(du)(du)(du)要高(gao)(gao)于后者，因此在鐵素(su)體(ti)(ti)含量(liang)逐(zhu)漸(jian)(jian)(jian)升(sheng)高(gao)(gao)的(de)(de)(de)(de)情況下(xia)鋼(gang)(gang)的(de)(de)(de)(de)硬度(du)(du)(du)也逐(zhu)漸(jian)(jian)(jian)升(sheng)高(gao)(gao)，即隨(sui)(sui)著固溶(rong)(rong)(rong)溫(wen)度(du)(du)(du)的(de)(de)(de)(de)升(sheng)高(gao)(gao)2507 雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)硬度(du)(du)(du)呈升(sheng)高(gao)(gao)的(de)(de)(de)(de)趨(qu)(qu)勢。綜上所述，隨(sui)(sui)固溶(rong)(rong)(rong)溫(wen)度(du)(du)(du)從1000℃上升(sheng)到1200℃,2507雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)硬度(du)(du)(du)呈先降低后升(sheng)高(gao)(gao)的(de)(de)(de)(de)變化趨(qu)(qu)勢。
