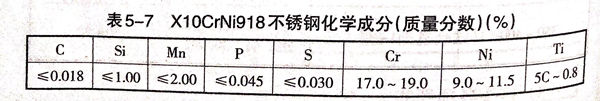

煤焦油加氫反應器為三類壓力容器，主體材料為德國產X10CrNi918不銹鋼，其化學成分見表5-7.

 煤焦油加氫反應器凈重為17430kg,介質為煤焦油、H₂和H₂S。工作溫度為410℃,設計壓力為13.44MPa,工作壓力為12.4MPa.其焊接工藝如下：

1. 坡(po)口形(xing)式(shi)

 設備縱環縫(feng)(feng)焊(han)接(jie)，內縫(feng)(feng)開成(cheng)V形(xing)(xing)坡(po)(po)口，外縫(feng)(feng)開成(cheng)U形(xing)(xing)坡(po)(po)口，鈍邊12mm.V形(xing)(xing)坡(po)(po)口的角(jiao)度為90°±5°,U形(xing)(xing)坡(po)(po)口R=10mm,坡(po)(po)口角(jiao)度為50°.

2. 焊(han)接(jie)工藝參數

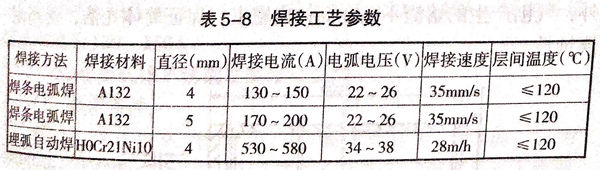

 內焊縫(feng)采(cai)用(yong)焊條電弧焊，焊條選用(yong)A132;外焊縫(feng)采(cai)用(yong)埋(mai)弧焊，焊絲(si)為(wei)H0Cr21Ni10,直徑4mm,焊劑(ji)為(wei)燒結型SJ641,焊接工藝參數見表5-8。

3. 層間溫度

 焊接過程(cheng)中，層間溫(wen)度要嚴(yan)格控制，其(qi)具(ju)體措施如(ru)下。

 ①. 縱(zong)縫的層間(jian)溫度控制

    在焊(han)接縱(zong)縫外側時(shi)(shi)，用(yong)水(shui)冷卻殼(ke)體的(de)內(nei)壁，焊(han)至2/3板(ban)厚時(shi)(shi)，僅靠內(nei)側冷卻已經不能及時(shi)(shi)降溫(wen)，還需在每一(yi)道焊(han)完后，立即(ji)用(yong)水(shui)冷卻外壁，當(dang)溫(wen)度降至90℃時(shi)(shi)，用(yong)壓縮空氣吹干(gan)水(shui)分，再焊(han)下一(yi)道。

 ②. 環縫的層間溫(wen)度控制

    在筒(tong)體(ti)兩(liang)端各安(an)裝一個環形(xing)板，筒(tong)內盛水(shui)(shui)，水(shui)(shui)位高(gao)度為(wei)150mm,并保(bao)證焊接過(guo)程中筒(tong)內有不斷流(liu)動的(de)水(shui)(shui)流(liu)。

4. 焊后(hou)質量檢驗結果

  焊后，所有焊縫(feng)進(jin)行(xing)射(she)線探傷檢驗(yan)，均(jun)能(neng)達(da)到II級以上(shang)標準；然后對試板進(jin)行(xing)力學(xue)性能(neng)試驗(yan)，要求抗拉強度為(wei)570~580MPa,側彎式樣(yang)無裂紋，按GB/T4334-2008標準的硫(liu)酸-硫(liu)酸銅法進(jin)行(xing)腐(fu)蝕試驗(yan)合格，焊縫(feng)成形美觀。

  由(you)于焊接(jie)(jie)材料選擇合適，焊接(jie)(jie)熱輸入量(liang)較小，并采取了(le)(le)強(qiang)制(zhi)(zhi)水冷法，有效(xiao)地控制(zhi)(zhi)了(le)(le)層間溫(wen)度，產品質量(liang)達到優良。
