一、甲型(xing)平焊法蘭(lan)

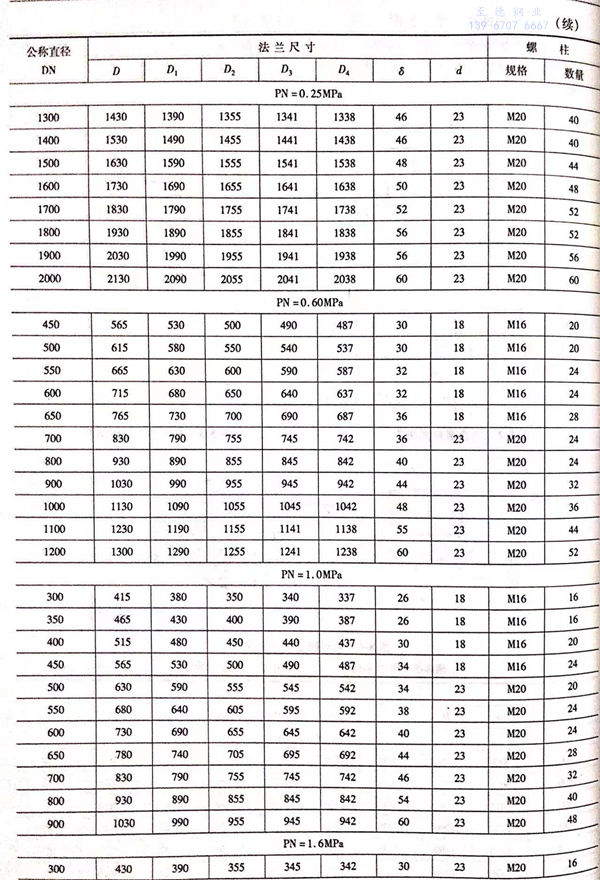

1. 平密封面法蘭型式如(ru)圖8-1所示，尺寸見表(biao)8-5。

2. 凹凸密封面法蘭型(xing)式(shi)如(ru)圖8-2所示，尺寸見表8-5。

3. 襯環平(ping)密封(feng)面(mian)法蘭(lan)型式如(ru)圖8-3所示，尺(chi)寸見表(biao)8-5。

4. 襯環凹凸密封(feng)面法蘭型式(shi)如圖8-4所示，尺寸見(jian)表(biao)8-5。

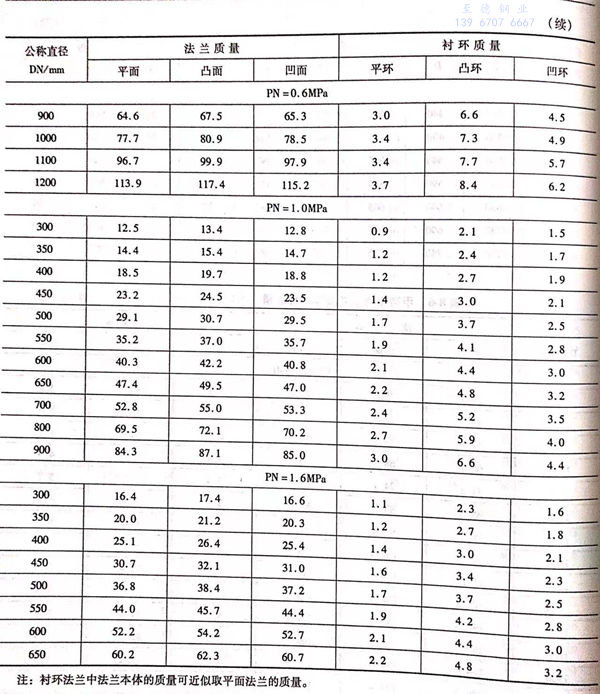

5. 甲(jia)型平焊法蘭與襯環質量見表8-6。

二、乙型平焊法(fa)蘭

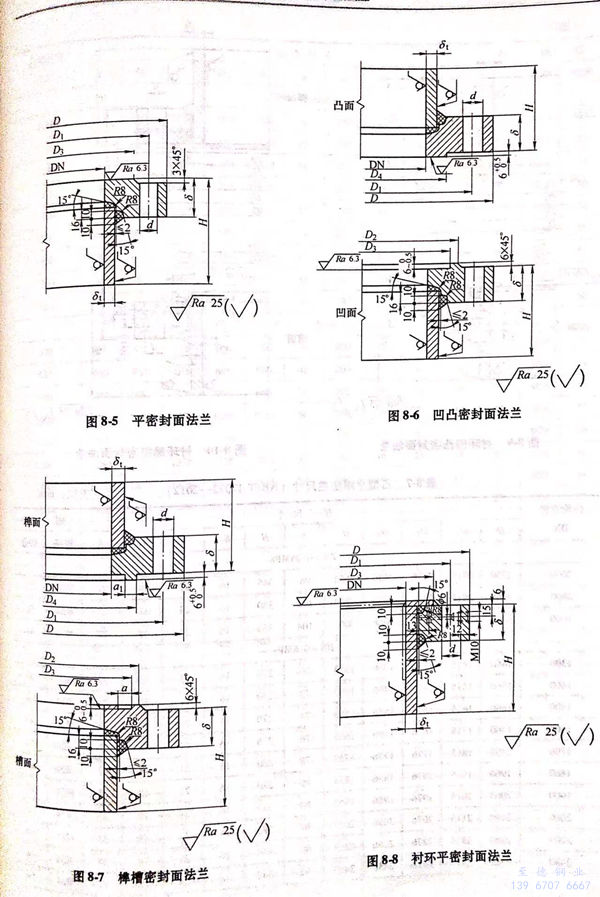

1. 平(ping)密封面法蘭的結構型式(shi)如圖8-5所示(shi)，尺寸(cun)見表8-7。

2. 凹凸密封(feng)面法蘭的結構型式如圖8-6所示(shi)，尺寸見表(biao)8-7。

3. 榫槽(cao)密封面(mian)法蘭的結(jie)構型式如圖8-7所示，尺(chi)寸(cun)見(jian)表8-7。

4. 襯環平(ping)密封面法蘭的(de)結構型式如(ru)圖(tu)8-8所示，尺(chi)寸(cun)見(jian)表8-7。

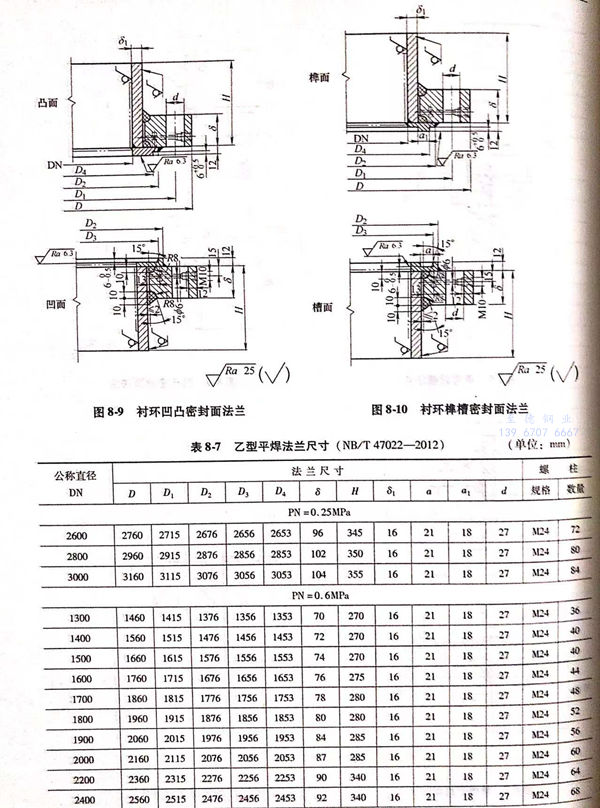

5. 襯環凹(ao)凸(tu)密(mi)封面法蘭的結構型式如圖(tu)8-9所示，尺寸見表8-7。

6. 襯環(huan)榫槽密(mi)封面法蘭(lan)的(de)結(jie)構型(xing)式如圖8-10所示(shi)，尺寸見表8-7。

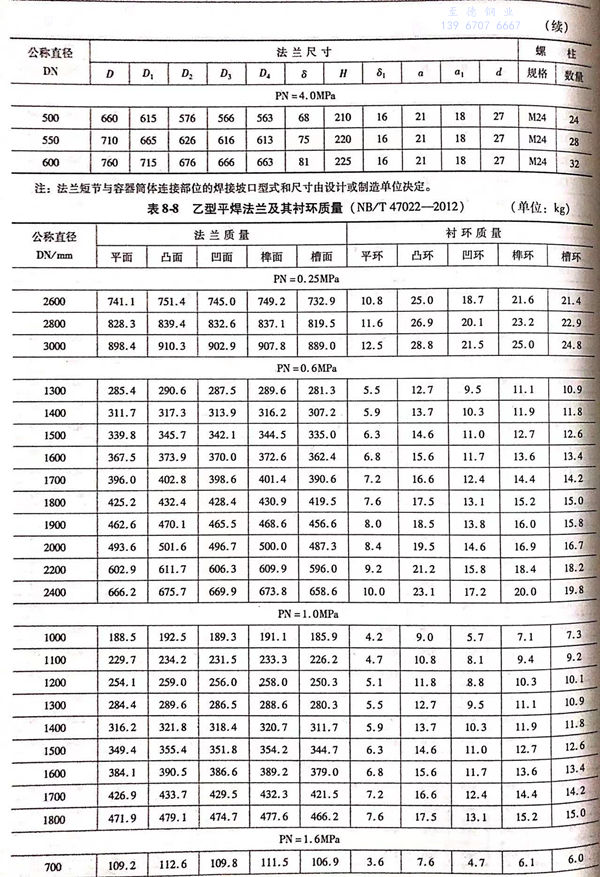

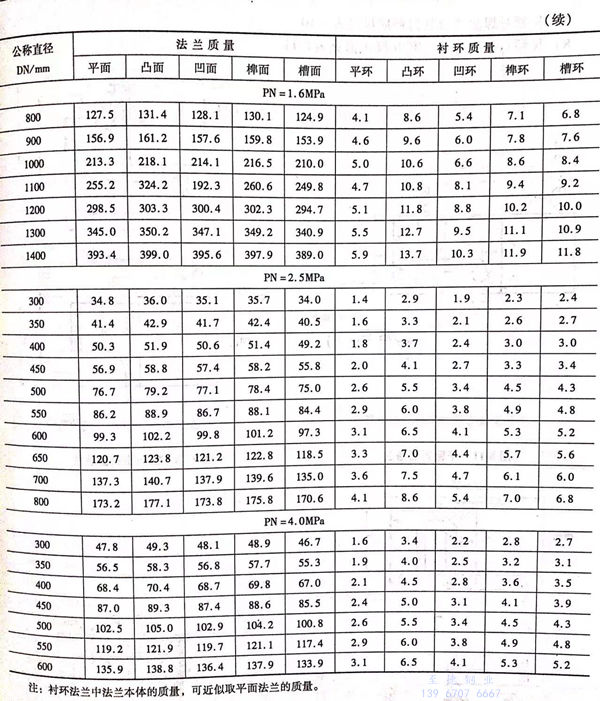

7. 乙型平焊法蘭與襯環質(zhi)量(liang)見表8-8。
