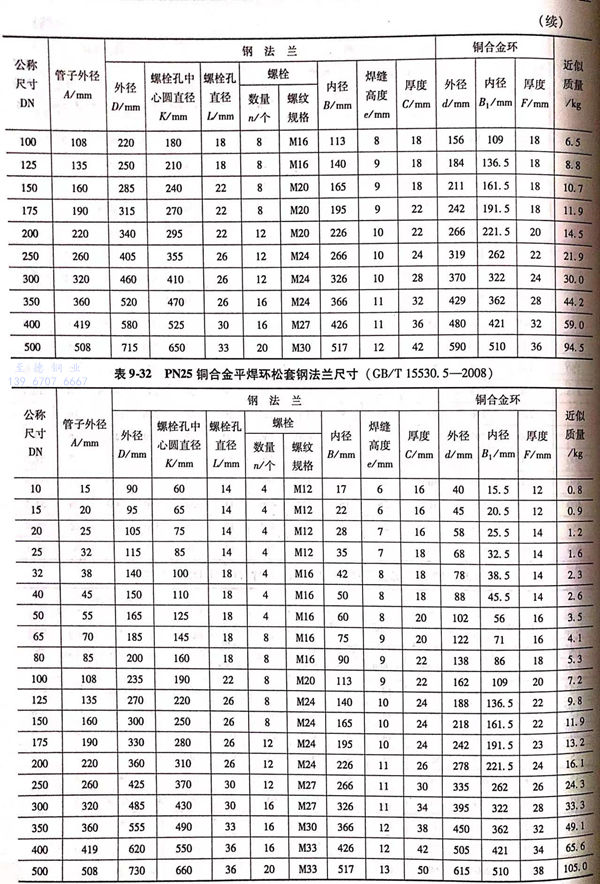

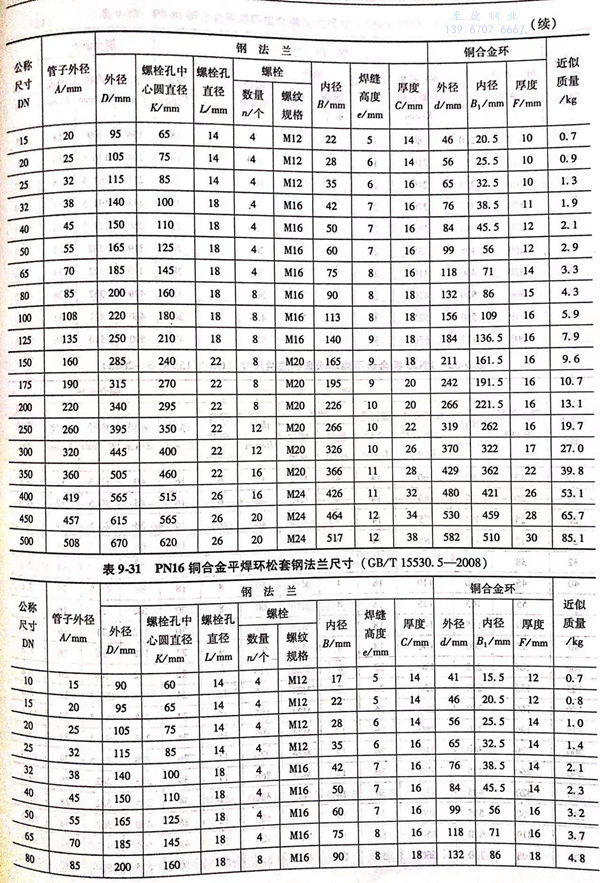

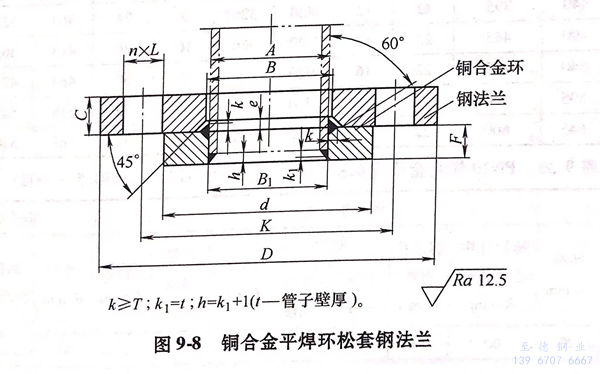

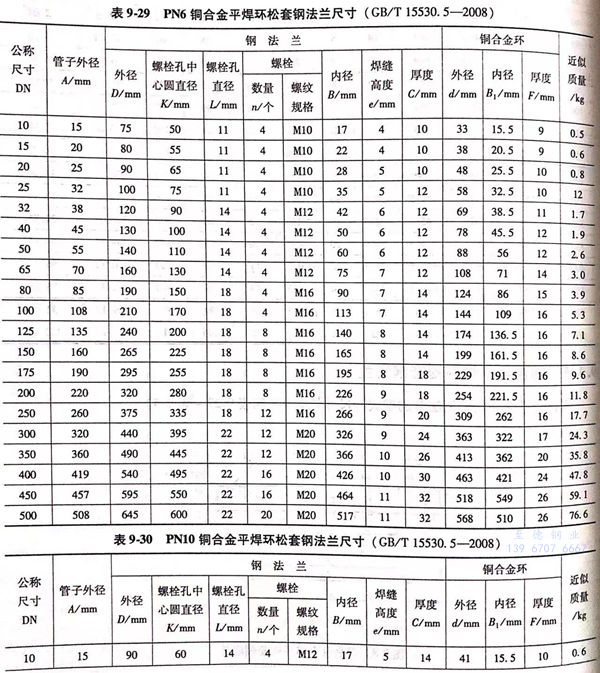

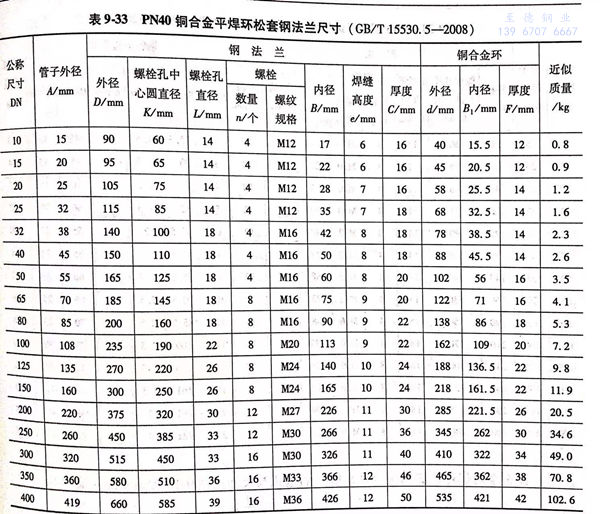

銅合金平焊環(huan)松(song)套鋼法蘭的(de)型(xing)式與尺寸見圖 9-8 和 表表 9-29~表 9-33。

1. 通用法蘭的標記示(shi)例：

  公(gong)稱(cheng)尺(chi)寸為(wei)DN300,公(gong)稱(cheng)壓力(li)為(wei)PN25的銅合金平焊(han)環松套鋼法(fa)蘭(lan)標(biao)記為(wei)：法(fa)蘭(lan)  GB/T 15530.5-2008 DN 300-PN 25

2. 船用法蘭的標記(ji)示例：

  公稱(cheng)壓力為PN6,公稱(cheng)尺寸(cun)為DN50的銅合(he)金平焊環松套鋼法蘭(lan)標(biao)記為： 法蘭(lan)  GB/T 15530.5-2008  6050

  公稱壓力為PN25,公稱尺寸(cun)為DN300的銅合金平焊環松(song)套鋼法蘭(lan)(lan)標記(ji)為：法蘭(lan)(lan)  GB/T 15530.5-2008  25300
