A 感(gan)應(ying)器(qi)銅導管的橫斷面形(xing)狀和尺寸

 對于中頻(pin)感(gan)(gan)應加熱(re)爐的感(gan)(gan)應器(qi)，其感(gan)(gan)應線圈用(yong)的純銅(tong)管(guan)一(yi)般都采(cai)用(yong)方形或矩形截面(mian)的異(yi)形管(guan)（圖8-12).

  例如(ru)，國外一家鋼(gang)鐵公司建成(cheng)了一套(tao)7200kW的(de)(de)中頻感應(ying)熱(re)(re)處理作業線，專門用(yong)于生產φ63~406mm的(de)(de)焊管(guan)和(he)石(shi)油套(tao)管(guan)，滿足美國石(shi)油協會標準的(de)(de)要求。對于工頻感應(ying)加熱(re)(re)爐的(de)(de)加熱(re)(re)器，其(qi)感應(ying)線圈(quan)用(yong)的(de)(de)純(chun)銅管(guan)采(cai)用(yong)異形(xing)(xing)截面(mian)(mian)的(de)(de)圓(yuan)孔(kong)偏(pian)心(xin)管(guan)（圖8-13).這是因(yin)為從載流面(mian)(mian)積(ji)和(he)散熱(re)(re)條件來考慮，采(cai)用(yong)圓(yuan)形(xing)(xing)偏(pian)心(xin)管(guan)較為有利。鋼(gang)管(guan)制造廠也(ye)可以按(an)照設計的(de)(de)需(xu)要提供(gong)各種規(gui)格尺寸的(de)(de)圓(yuan)孔(kong)偏(pian)心(xin)管(guan)。

  例如，德國(guo)的(de)容(rong)克感(gan)(gan)應(ying)爐(lu)公司(si)在為(wei)德國(guo)Schloemann 公司(si)制造的(de)10MN（1000t)立式穿孔機和31.5MN(3150t)臥式擠壓機配(pei)套的(de)擠壓生產線(xian)提供的(de)立式工頻(pin)(pin)感(gan)(gan)應(ying)加熱爐(lu)（感(gan)(gan)應(ying)器功率(lv)為(wei)750kW)和立式工頻(pin)(pin)感(gan)(gan)應(ying)再加熱爐(lu)（感(gan)(gan)應(ying)器的(de)功率(lv)為(wei)600kW)采用(yong)的(de)都是圓孔偏(pian)心管。

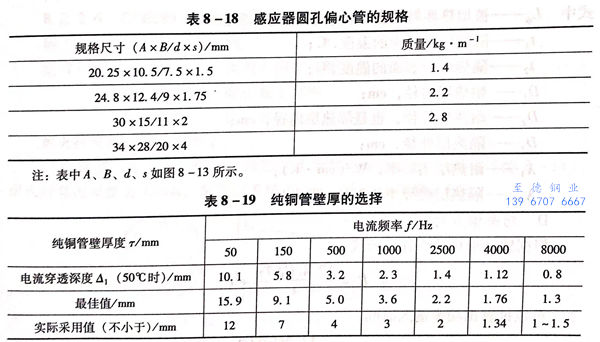

 感應器(qi)圓孔偏心(xin)(xin)管(guan)的規格見(jian)表(biao)8-18.純銅(tong)圓孔偏心(xin)(xin)管(guan)壁厚的選擇見(jian)表(biao)8-19.

  對于(yu)一定頻率的(de)電流來說，導體厚(hou)度(du)(du)為(wei)該(gai)頻率下(xia)電流穿透深度(du)(du)的(de)1.57倍時電阻值最(zui)小，感應器可以得到最(zui)好的(de)電效率。在工(gong)程(cheng)上，實(shi)際(ji)應用中(zhong)一般(ban)導體厚(hou)度(du)(du)大于(yu)1.2倍電流穿透深度(du)(du)。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

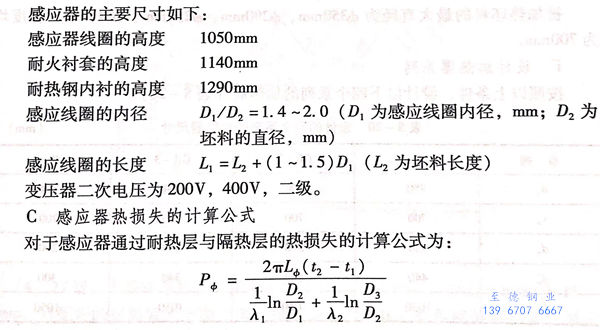

B 感應器的主(zhu)要(yao)尺寸
