在高壓香蕉視頻app破解碼:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，香蕉視頻app破解碼:墊片制造成本較(jiao)高，加工也較(jiao)困難。
我國通用機械行業現行角式高壓閥門端法蘭(lan)，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一、金(jin)屬透(tou)鏡墊型式(shi)與(yu)尺寸(cun)

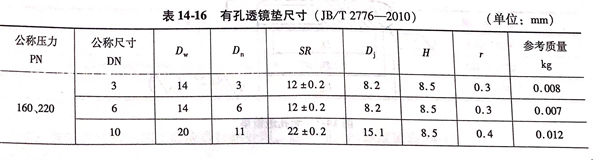

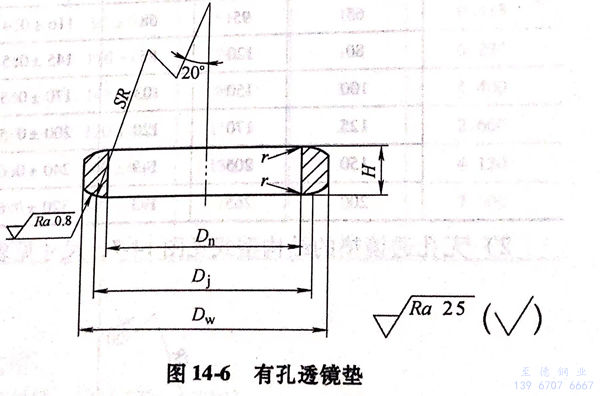

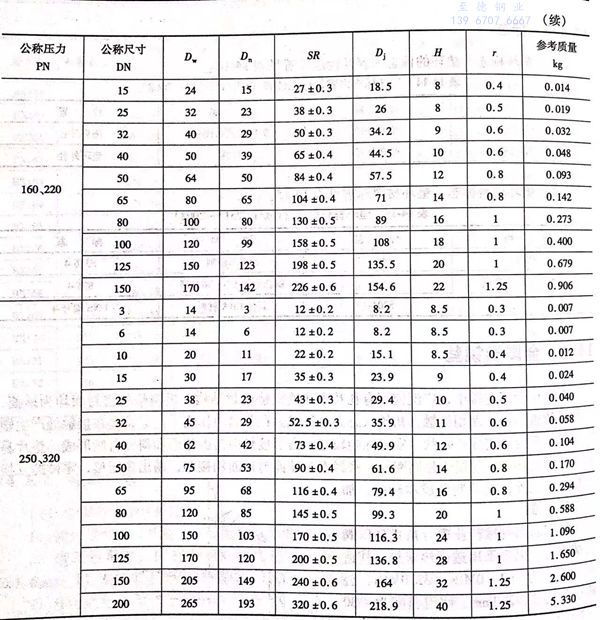

1. 有孔透鏡墊的結構(gou)型式見(jian)圖(tu)14-6,尺寸(cun)見(jian)表14-16。

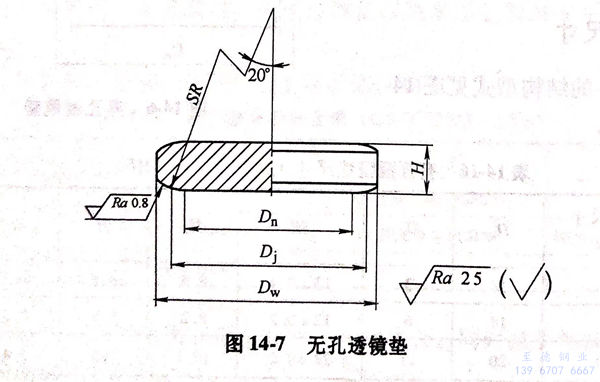

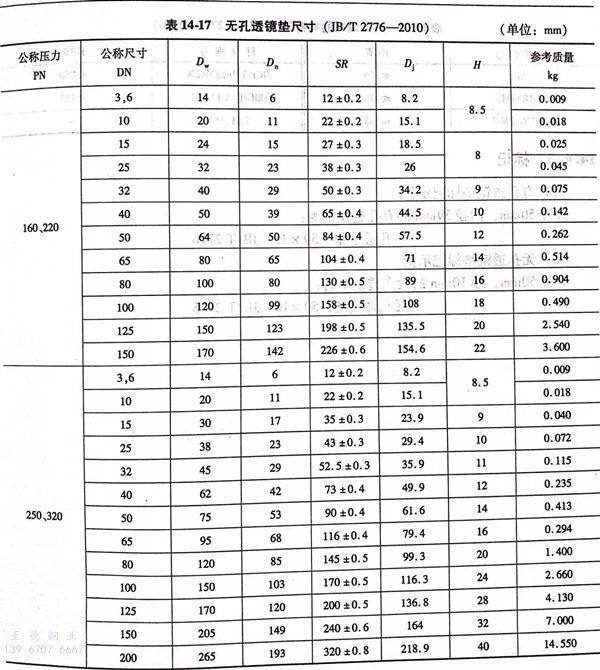

2. 無孔透鏡墊(dian)的結構(gou)型式(shi)見圖14-7,尺寸見表14-17。
二、金屬透(tou)鏡墊(dian)技術要求(qiu)

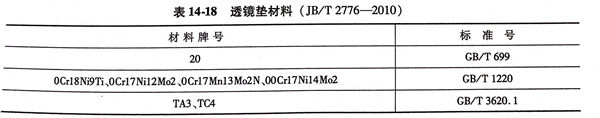

1. 透鏡墊材料(liao)可按表 14-18 的規定(ding)選用。

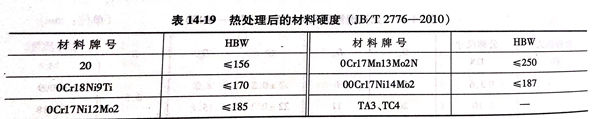

2. 透鏡墊材(cai)料(liao)經加工后(hou)應進行熱(re)處理，熱(re)處理后(hou)的(de)硬度見表(biao) 14-19。
三(san)、金屬透鏡墊標記
1. 有孔透鏡墊標記示例
外徑(jing)50mm,內徑(jing)39mm的有孔透(tou)鏡墊(dian)為(wei)： 有孔透(tou)鏡墊(dian) 50×39 JB/T 2776
2. 無(wu)孔(kong)透鏡墊(dian)標記示例
外徑50mm,厚10mm的無孔透(tou)鏡墊為：無孔透(tou)鏡墊 50×10 JB/T 2776
