金屬(shu)包(bao)覆墊(dian)(dian)片是(shi)以(yi)非金屬(shu)材(cai)料(liao)為(wei)芯(xin)材(cai)，切成(cheng)所(suo)需的(de)形狀(zhuang)(zhuang)，外(wai)面包(bao)以(yi)厚度為(wei)0.25~0.5mm的(de)金屬(shu)薄板組(zu)成(cheng)的(de)一(yi)種復合墊(dian)(dian)片。按包(bao)覆狀(zhuang)(zhuang)態(tai)，一(yi)般分為(wei)平面型(xing)(xing)包(bao)覆和波(bo)紋型(xing)(xing)包(bao)覆兩種，如圖13-16所(suo)示(shi)。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不(bu)銹鋼、鈦和蒙乃(nai)爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片(pian)能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面，而且具有較高的強度。
一、型式與代號
1. 型式
a. 管法蘭用金屬包覆墊片(pian)的(de)型(xing)(xing)式分為平面型(xing)(xing)（F型(xing)(xing)）及波紋型(xing)(xing)（C型(xing)(xing)）兩種。
b. 壓力容器法蘭(lan)用金屬包覆墊片的(de)型(xing)式(shi)為(wei)平面型(xing)一(yi)種。
2. 代號

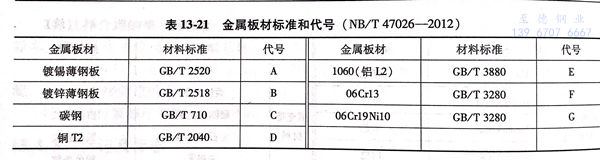

金屬包(bao)覆墊(dian)片(pian)外殼用金屬板材的標準和代號，見表13-21.
二、尺寸
1. 平面型

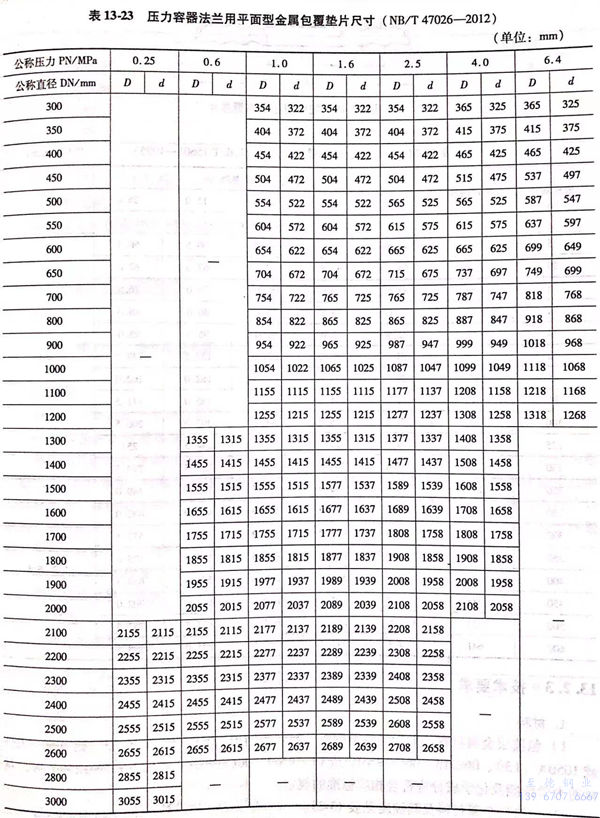

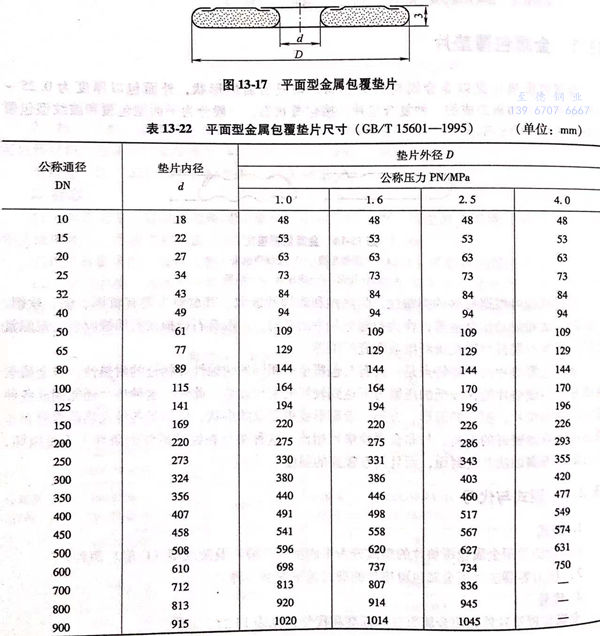

平面型金屬包覆墊片(pian)的尺(chi)寸見圖 13-17 和 表 13-22、表 13-23。
2. 波紋型
波紋型金屬(shu)包覆墊片的尺寸見圖 13-18 和 表 13-24。
三、技(ji)術要求(qiu)
1. 材料
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。
b. 包覆層(ceng)金(jin)屬材料及其(qi)硬度見表13-25.
c. 包覆(fu)(fu)層金屬(shu)材料的厚度：平(ping)面型包覆(fu)(fu)層不得(de)小于0.25mm; 波紋型包覆(fu)(fu)層不得(de)小于0.3mm。
d. 填(tian)充材料(liao)(liao)可為石棉、柔性石墨或其他非金屬材料(liao)(liao)。
2. 反包寬度
平面型金屬包覆(fu)墊片的(de)反(fan)包寬度L見圖13-19及表13-26.
3. 缺陷(xian)
包覆(fu)層金屬(shu)表面(mian)不允許(xu)有(you)影響密(mi)封性能的傷痕、銹(xiu)斑等缺陷。
4. 制作墊片的注意(yi)事(shi)項
制作墊(dian)片時應盡量(liang)采(cai)用整(zheng)張金屬(shu)(shu)板。若因直徑大、板寬度不(bu)夠(gou)時允許拼接(jie)，其拼接(jie)頭數(shu)一般以2~3個(ge)為宜(yi)。對(dui)接(jie)切口(kou)應切割成45°,采(cai)用氬(ya)弧(hu)焊(han)或氧乙炔焊(han)。對(dui)接(jie)焊(han)縫必(bi)須打磨與(yu)母材平齊(qi)，焊(han)接(jie)接(jie)頭應按GB/T 232-1999《金屬(shu)(shu)材料 彎(wan)曲試(shi)驗方法》的規定進行冷彎(wan)試(shi)驗，其彎(wan)曲半徑為1.5mm,彎(wan)曲角度為180°,冷彎(wan)試(shi)樣的焊(han)縫處及相鄰母材不(bu)得(de)出現裂紋；金屬(shu)(shu)板材表(biao)面(mian)不(bu)得(de)有徑向貫通刻痕。
5. 填充材料的(de)厚度
填(tian)充材(cai)料在(zai)整個截面上(shang)厚度應(ying)均勻一致。
6. 性能(neng)

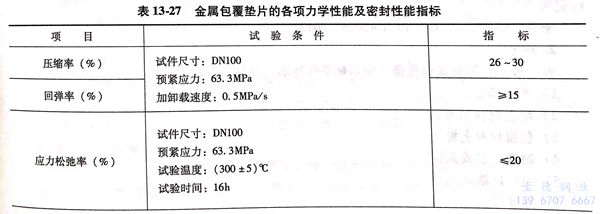

金屬包覆墊片的各項力學性能及密封性能指標見表13-27.
四、標(biao)記(ji)及(ji)標(biao)志
1. 標記
a. 管法蘭用金屬包覆(fu)墊片的標記方法及標記示例如下所示：

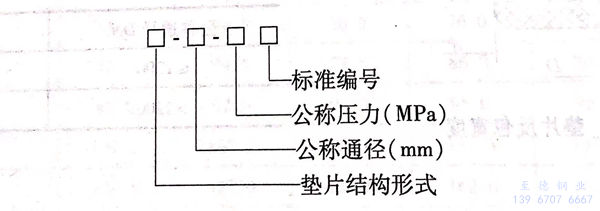

標(biao)記方法：
標記示(shi)例：公稱通(tong)徑50mm,公稱壓(ya)力2.0MPa的波紋型(xing)金屬(shu)包覆墊片為: C-50-2.0 GB/T 15601
b. 壓力容器法蘭用(yong)金屬(shu)包覆墊片的標(biao)記(ji)方法及標(biao)記(ji)示例如(ru)下所示：
標記(ji)方法：
標記(ji)示例：
公(gong)稱直(zhi)徑(jing)1000mm,公(gong)稱壓力(li)2.50MPa,金屬板(ban)材為06Cr19Ni9的包(bao)覆墊片(pian)
標記為 : 墊片 G-1000-2.50 NB/T 47026-2012
2. 標志
對于管法蘭用金屬包覆墊(dian)片應以標簽作標志，其(qi)標志內(nei)容(rong)為(wei)：
a. 產品標記(ji)。
b. 填(tian)充材料名稱。
c. 包(bao)覆材料(liao)名稱。
d. 制(zhi)造廠名或(huo)商標。
e. 出(chu)廠日(ri)期或批號。
f. 標準號。
