022Cr11Ti鋼是一種超低碳的鐵素(su)體不銹(xiu)鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼(gang)的開始熱加工溫度(du)為(wei)1100～1150℃，卷(juan)取溫度(du)約600℃，熱軋(ya)帶坯在罩式爐(lu)內退(tui)(tui)(tui)火(huo)工藝為(wei)（830～870℃）x8h，冷軋(ya)帶的退(tui)(tui)(tui)火(huo)溫度(du)控制在（860±10）℃。退(tui)(tui)(tui)火(huo)后的力學(xue)性(xing)能(neng)見表(biao)9.26。

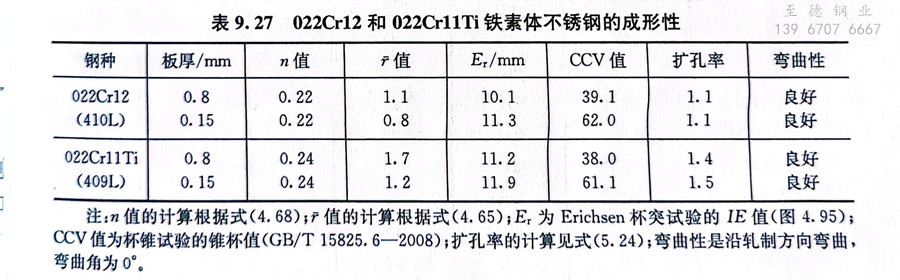

  022Cr11Ti鋼(gang)由于低的(de)(de)(de)(de)(de)碳、氮(dan)含(han)(han)量(liang)(liang)又加入鈦，鋼(gang)板平行面｛111｝較發達，因此值較高，深拉伸性(xing)(xing)能較好(hao)(hao)，當鈦的(de)(de)(de)(de)(de)加入量(liang)(liang)為C＋N的(de)(de)(de)(de)(de)10倍以上時可得到高的(de)(de)(de)(de)(de)r值。022Cr11Ti鋼(gang)還具(ju)有(you)較好(hao)(hao)的(de)(de)(de)(de)(de)脹(zhang)形(xing)性(xing)(xing)。脹(zhang)形(xing)性(xing)(xing)是(shi)以形(xing)變強化指數n為指標的(de)(de)(de)(de)(de)（式（4.68）），置換式固溶元素(su)和間(jian)隙式固溶元素(su)對n值均有(you)不(bu)利影響(xiang)（表4.14）。022Cr11Ti鋼(gang)中(zhong)的(de)(de)(de)(de)(de)鉻元素(su)和碳、氮(dan)的(de)(de)(de)(de)(de)含(han)(han)量(liang)(liang)均低并(bing)加入微量(liang)(liang)的(de)(de)(de)(de)(de)鈦，因此具(ju)有(you)良好(hao)(hao)的(de)(de)(de)(de)(de)脹(zhang)形(xing)性(xing)(xing)。表9.27為022Cr12和022Cr11Ti鐵素(su)體不(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)(de)成形(xing)性(xing)(xing)對比。


表 27.jpg


  022Cr11Ti鋼有良好的(de)焊(han)接(jie)(jie)性，可采用各(ge)種方法焊(han)接(jie)(jie)，焊(han)接(jie)(jie)時輸(shu)入(ru)的(de)熱量(liang)應該小些，避免晶(jing)粒過分長大(da)。


  022Cr11Ti鋼廣泛用(yong)于汽車排(pai)氣系統中，如消(xiao)音器、尾氣管、觸媒(mei)轉換器殼體等(deng)。煤氣燃燒(shao)噴嘴等(deng)需深拉伸成形部件也大量(liang)采用(yong)022Cr11Ti鋼。
