019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級鐵(tie)素體不(bu)銹鋼(gang)，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐(fu)蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫隙(xi)腐蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

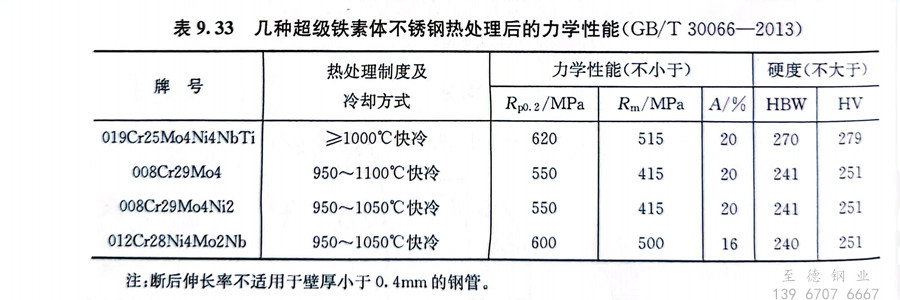

 019Cr25Mo4Ni4NbTi 鋼的冷(leng)、熱(re)加(jia)工性(xing)能(neng)良好。由于(yu)該鋼的屈服強度高，為(wei)奧(ao)氏體(ti)不銹(xiu)鋼的2～3倍(bei)，故在冷(leng)成形的最初階段需要較(jiao)大(da)的能(neng)量，而隨后又由于(yu)該鋼的冷(leng)作硬化傾向低，一(yi)般不需要進行中間(jian)退火。該鋼不適宜(yi)拉伸成形。表9.33為(wei)幾種超級鐵(tie)素(su)體(ti)不銹(xiu)鋼的熱(re)處理制度及其力(li)學性(xing)能(neng)。

 019Cr25Mo4Ni4NbTi 鋼有良好的可(ke)焊(han)性，焊(han)前不需預熱(re)，焊(han)后不需熱(re)處理，焊(han)接(jie)接(jie)頭無晶間(jian)腐蝕(shi)傾向(xiang)。
