022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不銹鋼(gang)，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

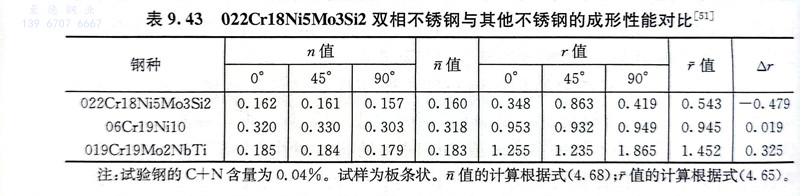

 該(gai)鋼的熱塑性較(jiao)(jiao)好，熱加(jia)工范圍較(jiao)(jiao)寬，在900～1200℃均(jun)能變(bian)形(xing)，其冷成形(xing)性和冷加(jia)工性較(jiao)(jiao)奧氏體(ti)鋼差，與(yu)超低(di)碳的鐵(tie)素體(ti)鋼相近，其r值(zhi)、n值(zhi)、Δr可(ke)參(can)考(kao)表9.43。

 該鋼的正常固溶溫(wen)度為(wei)980～1050℃，可獲(huo)得(de)適宜的相比(bi)例和良(liang)好(hao)的綜合力(li)學(xue)性(xing)能，消除(chu)應(ying)力(li)和軟(ruan)化處理亦可選用此工藝(yi)。該鋼在300～950℃加熱，有σ、x等脆性(xing)相的析(xi)出，降低(di)鋼的韌性(xing)和耐腐蝕(shi)性(xing)。該鋼還有良(liang)好(hao)的可焊(han)性(xing)。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要用(yong)(yong)(yong)于(yu)造(zao)紙(zhi)、煉油、化肥、化工(gong)和石油等(deng)工(gong)業領域(yu)，大多(duo)數用(yong)(yong)(yong)于(yu)制作熱交換器(qi)、冷凝(ning)冷卻器(qi)等(deng)，在許多(duo)情況下可(ke)代(dai)替06Cr19Ni10和022Cr17Ni12Mo2 鋼用(yong)(yong)(yong)于(yu)發生應力腐(fu)蝕破裂(lie)的環境，也(ye)可(ke)利(li)用(yong)(yong)(yong)其高的腐(fu)蝕疲勞強度(du)制作造(zao)紙(zhi)壓力滾筒機、甲銨泵泵體(ti)等(deng)。
