腈綸設備HS901 DMF蒸餾塔，用厚為10mm、20～25mm 06Cr19Ni10 不(bu)銹(xiu)鋼(gang)中厚板(ban)焊成，其塔體縱、環焊縫均采用手工操作混合氣體保護焊進行焊接。
設備(bei)選(xuan)用瑞典(dian)A10-500氣體保(bao)護焊機。
保護氣體采用混合氣體［φ（Ar）98％＋φ（O2）2％］保護焊接，與純Ar焊接相比，它能使熔融金屬表面維持表面張力小；電弧的電子發射能力強且有穩定的含氧的原子層，電弧陰極斑點穩定，噴射過渡穩定、飛濺很小，焊縫能平緩過渡，焊縫成形美觀。
焊(han)(han)絲(si)(si)選用瑞典ESAB公(gong)司(si)生(sheng)產的(de)(de)氣(qi)體保護焊(han)(han)焊(han)(han)絲(si)(si)OK16.12，其(qi)化學成分的(de)(de)質(zhi)量分數(shu)（％）為：C≤0.025，Si0.4，Mn1.6，Cr20，Ni10，相(xiang)當(dang)我(wo)國惰性氣(qi)體保護焊(han)(han)用焊(han)(han)絲(si)(si)牌號(hao)H08Cr21Ni10。焊(han)(han)絲(si)(si)直徑(jing)為1.2mm。
焊接參數的選擇如下：
1. 焊(han)(han)(han)接電(dian)(dian)流(liu)要大(da)(da)于(yu)臨(lin)界電(dian)(dian)流(liu)（160A），進行射(she)(she)流(liu)過渡(du)(du)才能使焊(han)(han)(han)接過程穩定。若焊(han)(han)(han)接電(dian)(dian)流(liu)過大(da)(da)，使細滴狀射(she)(she)流(liu)過渡(du)(du)變(bian)為(wei)旋轉射(she)(she)流(liu)過渡(du)(du)，反(fan)使焊(han)(han)(han)縫成形惡化，飛濺增(zeng)多，空氣易被卷(juan)入熔(rong)(rong)池(chi)而產生氣孔；而焊(han)(han)(han)接電(dian)(dian)流(liu)小于(yu)臨(lin)界電(dian)(dian)流(liu)，則會產生未(wei)(wei)焊(han)(han)(han)透和未(wei)(wei)熔(rong)(rong)合等缺陷。
2. 氣體流量(liang)的選擇(ze)要考慮工況條件，如果在室內或無風(feng)(feng)露天作業，氣體流量(liang)選用14～16L/min，對于有微風(feng)(feng)的作業環境，氣體流量(liang)要增大到18～20L/min。
3. 焊絲伸出長(chang)度(du)的(de)原則為焊絲直徑(jing)的(de)10～15倍(bei)，一(yi)般取12～14mm合(he)適。
4. 焊(han)(han)(han)槍(qiang)在施焊(han)(han)(han)過程中(zhong)應前傾10°～15°，最好(hao)采用(yong)左向焊(han)(han)(han)，噴嘴不要擋住焊(han)(han)(han)工視線，這樣不易焊(han)(han)(han)偏，熔池受(shou)到電弧的(de)沖刷作(zuo)用(yong)也(ye)小，可(ke)得到較大(da)的(de)熔寬(kuan)，使焊(han)(han)(han)縫成形平(ping)緩、美觀。用(yong)手工鎢極氬弧焊(han)(han)(han)時，焊(han)(han)(han)槍(qiang)可(ke)作(zuo)適當的(de)橫向擺動。
5. 要(yao)采用引弧板和(he)收弧板，其材質(zhi)板厚、坡口(kou)尺寸要(yao)與產品(pin)相同(tong)。

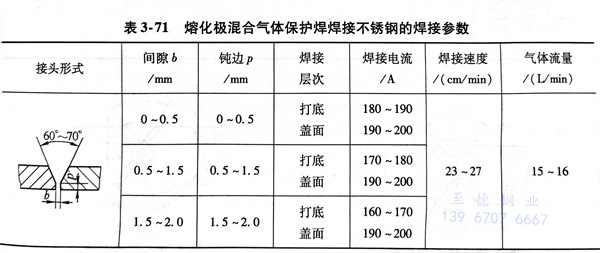

在生產實踐中，對于厚為10mm的(de)06Cr19Ni10不銹鋼板可(ke)實現單(dan)面(mian)焊(han)(han)(han)雙(shuang)面(mian)成形(xing)，其焊(han)(han)(han)接(jie)參數見表(biao)3-71。從(cong)表(biao)中可(ke)以看出隨著(zhu)間隙b減少，為了保證焊(han)(han)(han)透，焊(han)(han)(han)接(jie)電流要適(shi)當加(jia)大才能(neng)滿(man)足要求(qiu)。

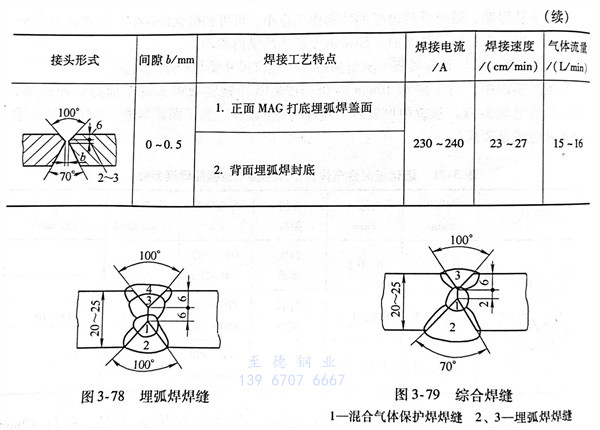

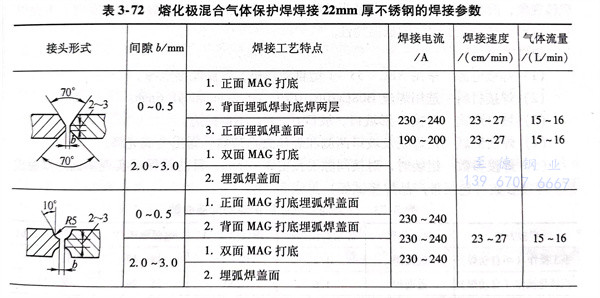

對于厚度22mm的06Cr19Ni10不銹(xiu)鋼(gang)板，焊接參數見表3-72。它與10mm 06Cr19Ni10 不銹鋼板焊接相比，在打底焊時采用混合氣體焊，而蓋面焊選用埋弧焊。與單獨用埋弧焊相比有下述優點：從圖3-78中可以看出，當埋弧焊焊完第1、2層焊縫后，必須清根；用碳弧氣刨清根后，還要用風動砂輪打磨露出金屬光澤后才能進行第3、4層焊縫的焊接。當采用熔化極混合氣體保護焊進行打底焊，然后再用埋弧焊進行蓋面焊（圖3-79）時，根本不需要清根，可大大減輕勞動強度。
