球墨鑄鐵管件法(fa)蘭(lan)盤(pan)的(de)結構(gou)型式與尺寸(cun)有以下幾種：

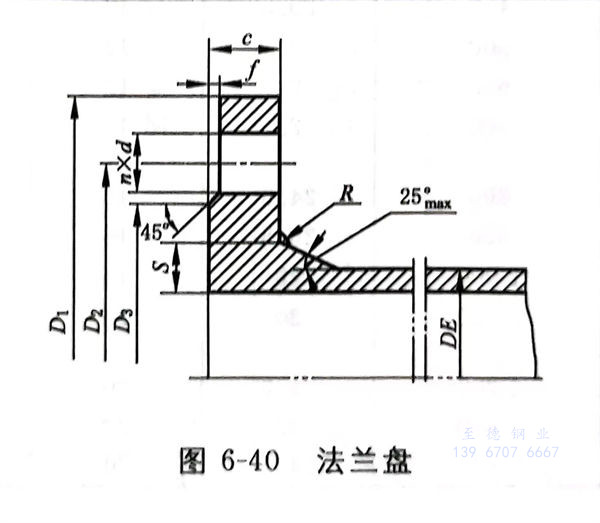

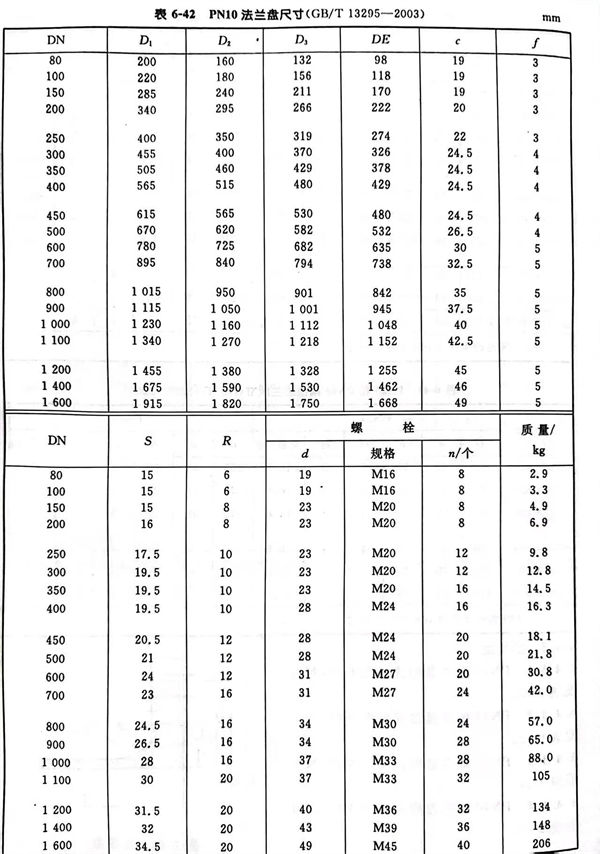

PN10法(fa)蘭盤型式見圖6-40，尺寸見表6-42。

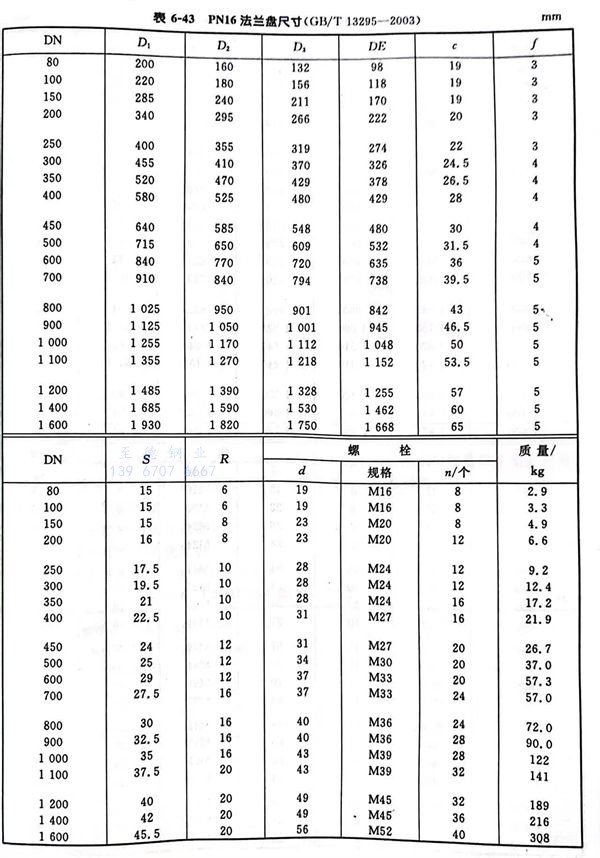

PN16法蘭盤型式(shi)見(jian)圖(tu)6-40，尺寸(cun)見(jian)表6-43。

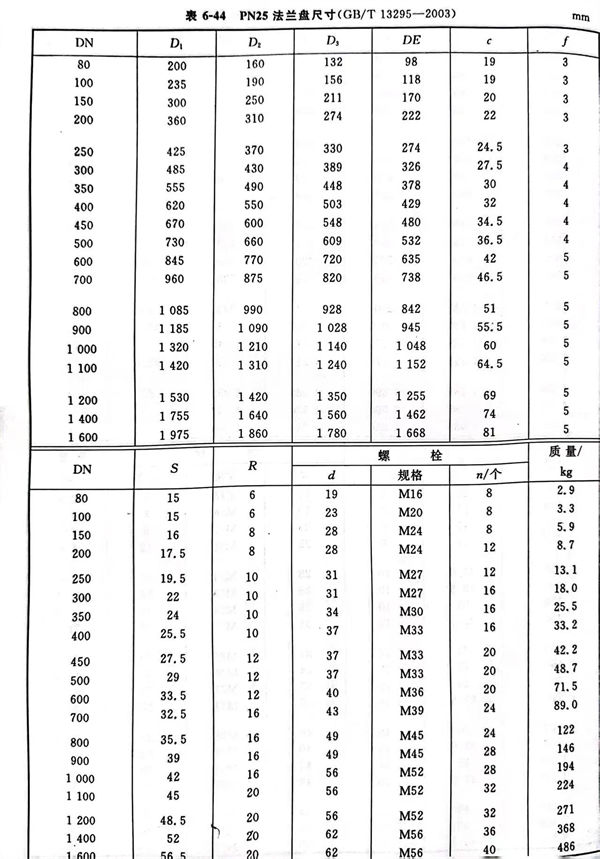

PN25法蘭盤型(xing)式見圖6-40，尺寸見表6-44。

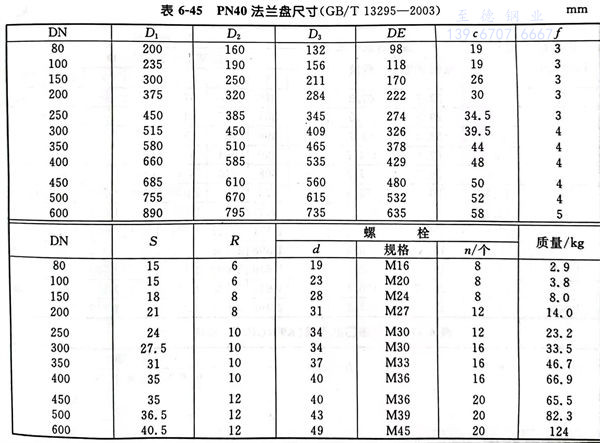

PN40法(fa)蘭盤型式見圖6-40，尺寸見表6-45。
