常用的墊(dian)片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬墊(dian)片（Non-metallic Gasket）


 a. 石棉橡(xiang)膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過向(xiang)石(shi)棉(mian)中加入(ru)不同的添加劑壓制而(er)成。在美國，很(hen)多標(biao)準中都將石(shi)棉(mian)制品列(lie)為致(zhi)癌物質而(er)禁用，但在世界范圍(wei)內，石(shi)棉(mian)仍以其彈性好(hao)、強度高、耐油性好(hao)、耐高溫、易(yi)獲得等優點而(er)得到廣泛(fan)應用。


   ②. 適用(yong)范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用(yong)于水、空氣、氮氣、酸、堿、油(you)品等(deng)介質工況下。


 b. 聚四氟乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范圍：T=-180~200℃；PN≤4.0MPa常(chang)用于(yu)低溫(wen)或者要求干凈的場合。



2. 半金屬墊片（Semimetallic Gasket）


 半金屬墊片有纏繞(rao)式墊片（Spiral Wound Gas）、金屬包覆墊片（Metallic JacketGasket）和柔性石墨墊片（Flexible Graphite Gasket）三(san)大類。


  a. 纏繞式(shi)墊片


   ①. 特點：纏繞(rao)式墊(dian)片(pian)是(shi)半金屬墊(dian)片(pian)中(zhong)最(zui)理想、也是(shi)應用最(zui)普遍(bian)的(de)墊(dian)片(pian)。其壓(ya)縮(suo)回彈性(xing)好、強度高(gao)，有利于適應壓(ya)力和(he)溫度的(de)變化，能在高(gao)溫、低溫、沖擊、振動及交變荷載下保(bao)持良好的(de)密封性(xing)能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬纏繞帶(dai)：特制石棉、柔性石墨帶(dai)和(he)聚四(si)氟乙烯(xi)帶(dai)。

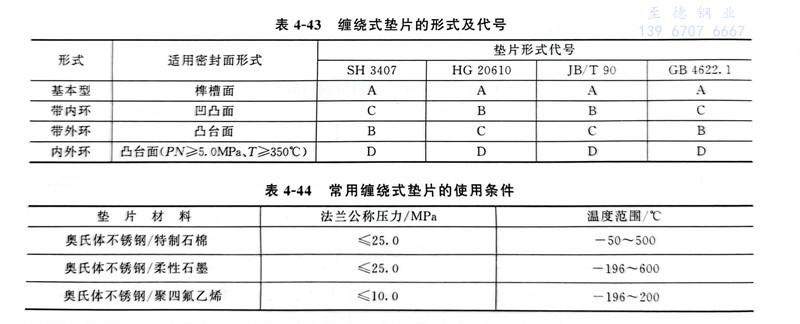

   ③. 適用范圍（表4-43、表4-44）。




 b. 鐵(tie)包(bao)式墊片


  密封性能不如纏(chan)繞式(shi)墊(dian)片，故壓(ya)力管道(dao)中用得不多，它常用于換(huan)熱器封頭等大直(zhi)徑的(de)法蘭連接密封。


 c. 柔性石(shi)墨(mo)復合墊片


   由沖齒或沖孔金屬(shu)芯板與膨脹石墨粒子復合而成。適用于突面、凹凸面和榫槽面法蘭。



3. 金屬墊片（Metallic Gasket）


  金(jin)(jin)屬(shu)墊片常用(yong)在高壓力(li)等級法(fa)蘭(lan)上，以(yi)承受(shou)較高的密封比壓。常用(yong)的金(jin)(jin)屬(shu)墊片有平墊（Flat Gasket）、八角(jiao)形墊（Octagonal Ring Gasket）和(he)橢圓形墊（Oval Ring Gasket）三種(zhong)。


  金屬(shu)平墊片：常與凸(tu)(tu)臺面(mian)、凹凸(tu)(tu)面(mian)、榫槽面(mian)法蘭一(yi)起使用。


  八角(jiao)形(xing)(xing)金屬墊片和橢圓形(xing)(xing)金屬墊片：常與環(huan)槽面法蘭(lan)一(yi)起使用(yong)。與橢圓形(xing)(xing)金屬墊片相比，八角(jiao)形(xing)(xing)金屬墊片容(rong)易加工，故其應(ying)用(yong)較多。

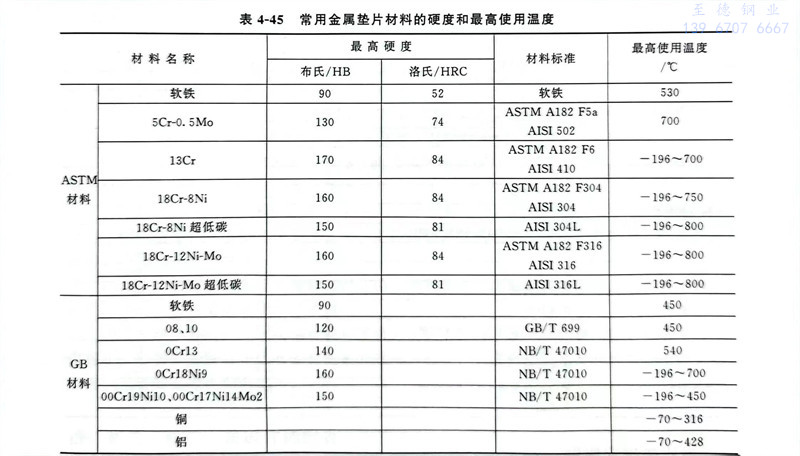

  一(yi)般情況(kuang)下，金屬(shu)墊片(pian)的材料應配合法蘭(lan)材料選用(yong)，且要求墊片(pian)硬度比法蘭(lan)密封面(mian)硬度低（不少于30HB）。常用(yong)的金屬(shu)墊片(pian)材料及(ji)其硬度和最(zui)高使用(yong)溫(wen)度見表4-45。
