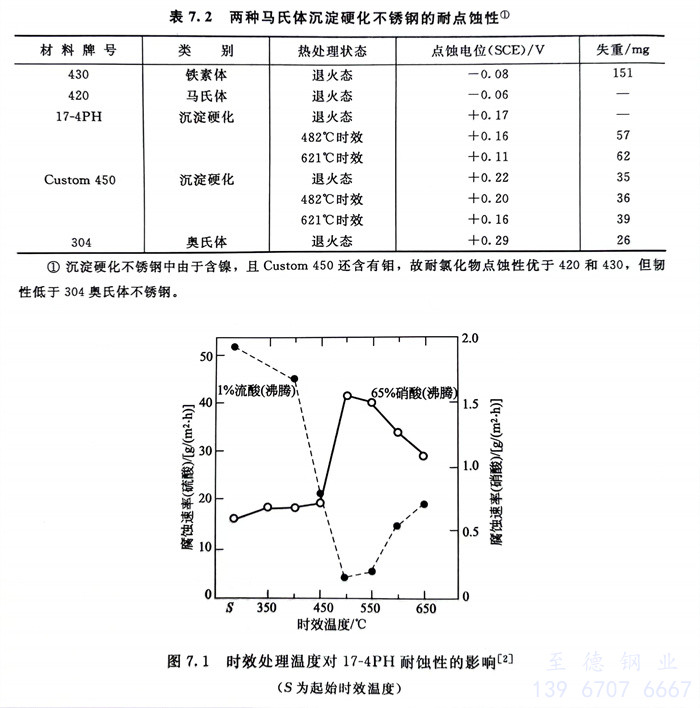

馬氏體沉淀硬化不(bu)銹(xiu)鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬(ma)氏(shi)體(ti)(ti)時(shi)效不(bu)(bu)(bu)銹鋼含碳量低(di)（≤0.03％），（表7.3中Custom 455和IN-736便屬(shu)于超(chao)低(di)碳馬(ma)氏(shi)體(ti)(ti)時(shi)效不(bu)(bu)(bu)銹鋼）、含鎳(nie)量高(gao)(gao)（6％～10％）或10％～20％Co，固溶處(chu)(chu)理后可獲得高(gao)(gao)強、高(gao)(gao)韌(ren)(ren)的馬(ma)氏(shi)體(ti)(ti)基體(ti)(ti)，經時(shi)效處(chu)(chu)理后，在此基體(ti)(ti)上析出金(jin)屬(shu)間化合(he)物而使之強化，Custom 455的σb可達1700MPa（見表7.3）。它的性(xing)能特點(dian)是具有高(gao)(gao)的屈強比，強、韌(ren)(ren)性(xing)配(pei)合(he)好(hao)(hao)，低(di)溫韌(ren)(ren)性(xing)好(hao)(hao)，易冷(leng)、熱(re)加工和焊接，焊前不(bu)(bu)(bu)需(xu)(xu)預熱(re)，焊后不(bu)(bu)(bu)需(xu)(xu)熱(re)處(chu)(chu)理。但(dan)缺點(dian)是由于含鉻量低(di)，不(bu)(bu)(bu)銹耐蝕性(xing)要低(di)于其他類型的沉淀(dian)硬化不(bu)(bu)(bu)銹鋼。

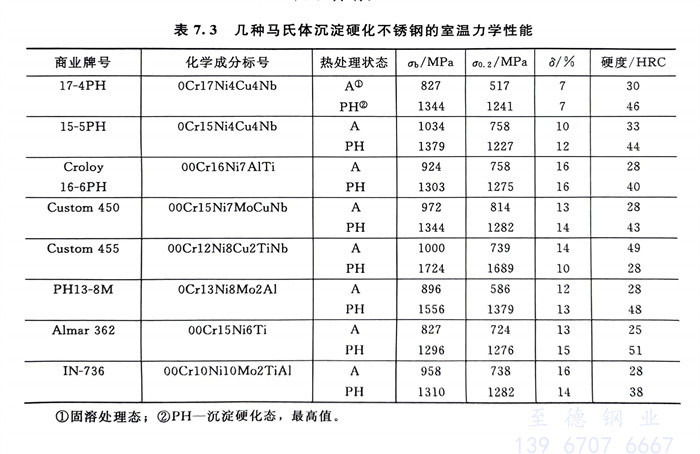

  表7.3 幾(ji)種(zhong)馬氏體(ti)沉(chen)淀硬(ying)化不銹鋼的室(shi)溫力學性能
