香蕉视频app破解码

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼是一種馬氏體沉淀(dian)硬化(hua)不銹鋼(gang)，該鋼易于調整強度級別，它的強度可通過變動熱處理工藝予以調整。馬氏體相變和時效處理形成沉淀硬化相是其主要強化手段。由于 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低碳、高鉻且含銅，故其耐蝕性較Cr13型及9Cr18不銹鋼、1Cr17Ni2馬氏體鋼為好。此外，該鋼衰減性能好，抗腐蝕疲勞及抗水滴沖蝕能力優于12％Cr馬氏體鋼，焊接工藝簡便，易于加工制造，但較難進行深度冷成型。0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼主要應用于既要求具有不銹性又要求耐弱酸、堿、鹽腐蝕的高強度部件。如汽輪機末級動葉片以及在腐蝕環境下，工作溫度低于300℃的結構件。

一、化學(xue)成(cheng)分

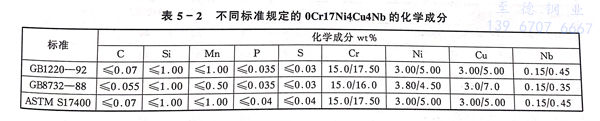

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的化學(xue)成(cheng)(cheng)分列于(yu)表(biao)5-2，在不同標(biao)準中，化學(xue)成(cheng)(cheng)分有(you)所(suo)差別，與(yu)美(mei)國標(biao)準比較，磷低于(yu)美(mei)國標(biao)準水平。

二、室溫力學(xue)性能

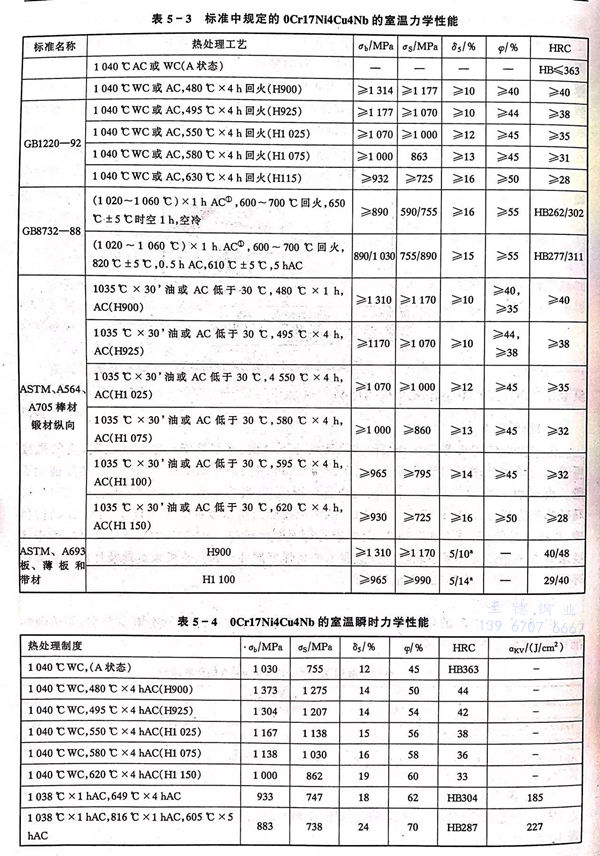

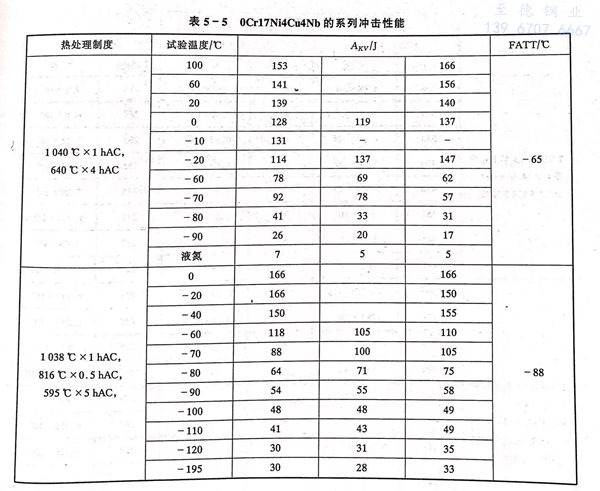

  標準中規定的(de) 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼的(de)室溫拉(la)伸(shen)情況見表5-3。一些實(shi)測數據見表5-4和表5-5。

三、疲勞性能和斷裂韌性

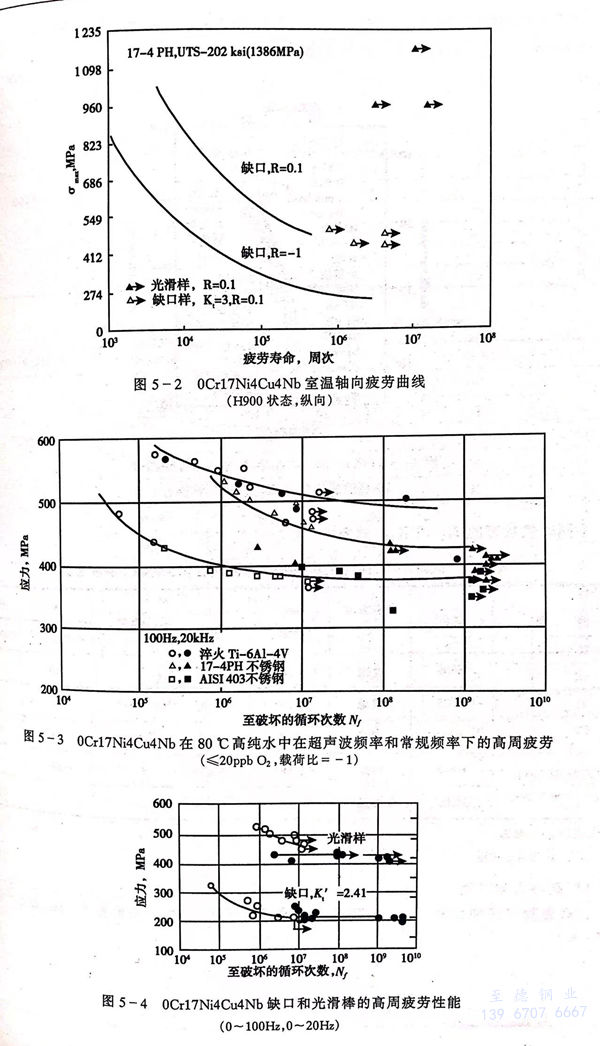

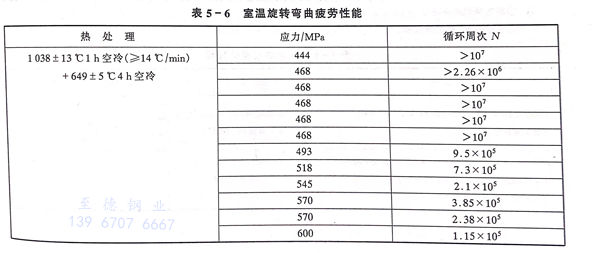

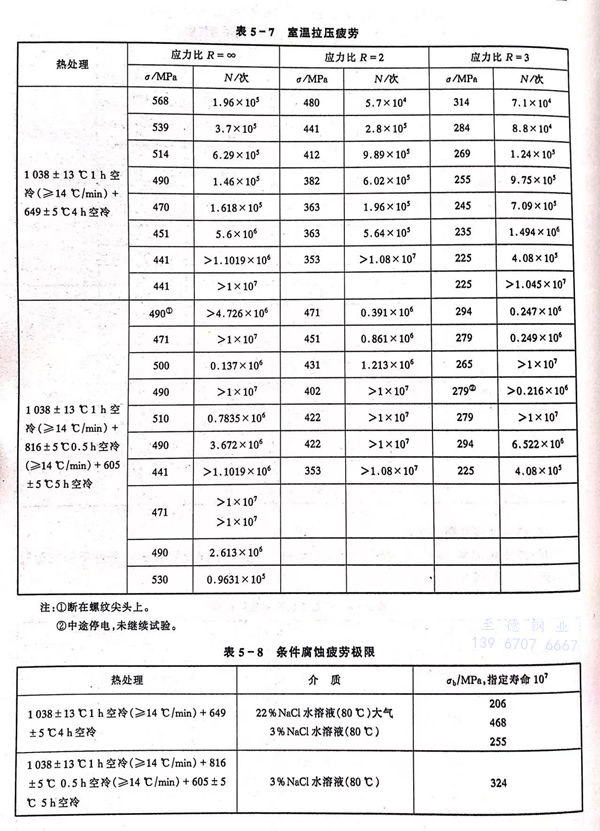

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)疲勞性能見(jian)表5-6至表5-8，在(zai)不同介質和(he)試驗條(tiao)件(jian)下的(de)疲勞行為(wei)見(jian)圖5-2至圖5-4。

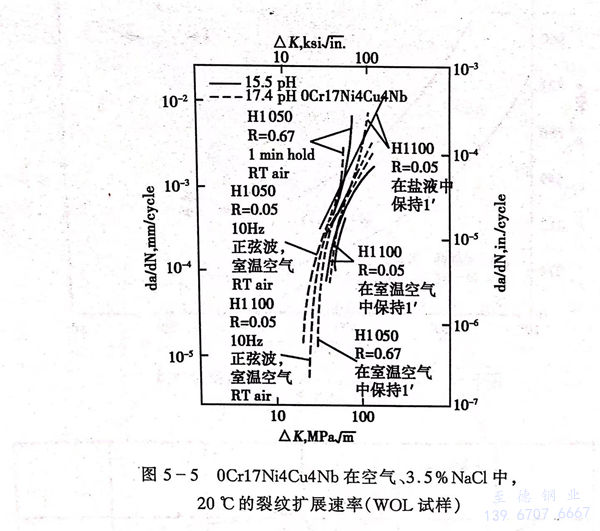

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的疲勞裂(lie)紋擴展(zhan)速率(lv)見圖 5-5。

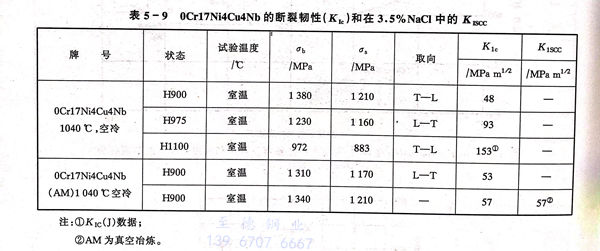

  不同(tong)時效狀態的(de)Kic 和 Kiscc 見表 5-9。

四、高溫力學性能

 a. 高(gao)溫瞬時拉伸性能(neng)

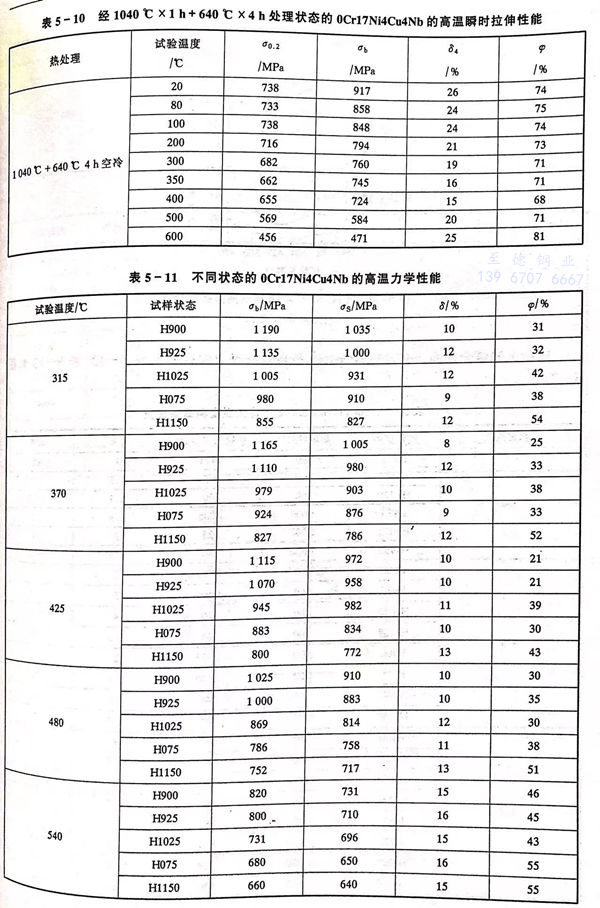

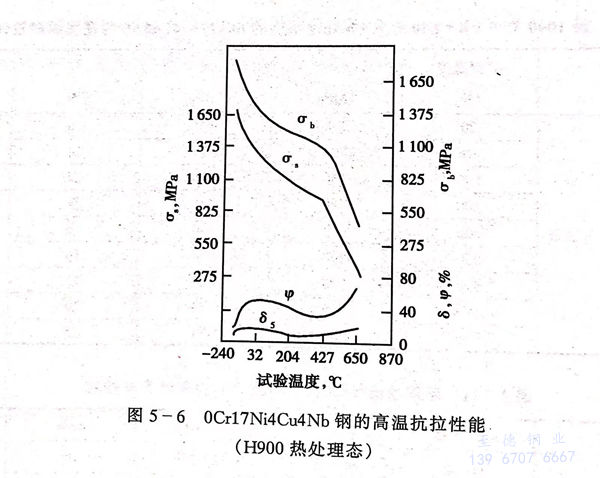

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH  銹鋼的高溫(wen)瞬時拉伸性能見表5-10、表5-11和圖5-6。

 b. 持久(jiu)和蠕變性(xing)能

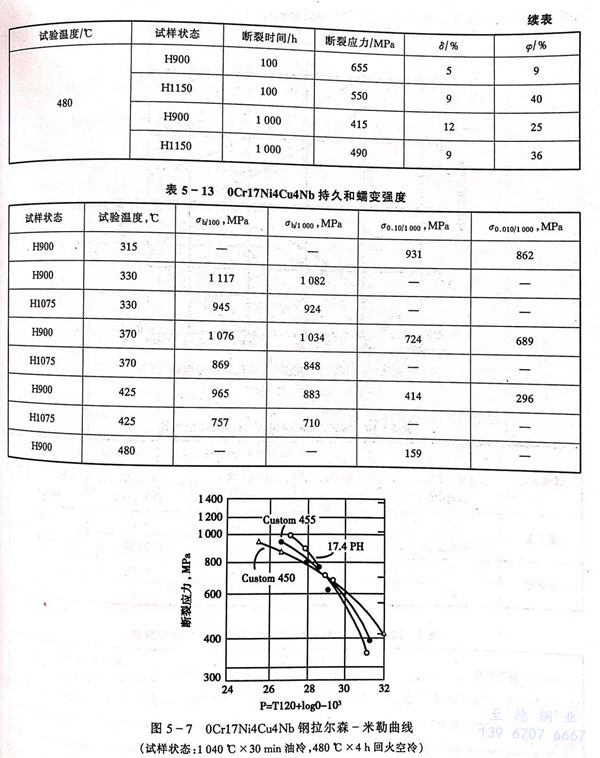

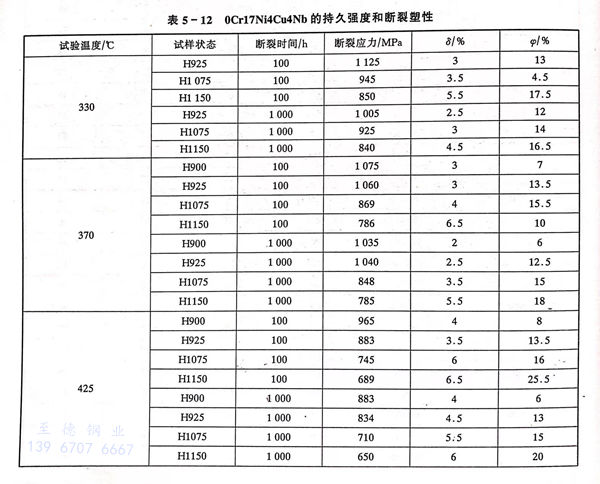

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼的高溫長時力學性能見表5-12、表5-13和圖5-7。

五(wu)、低(di)溫力(li)學(xue)性能

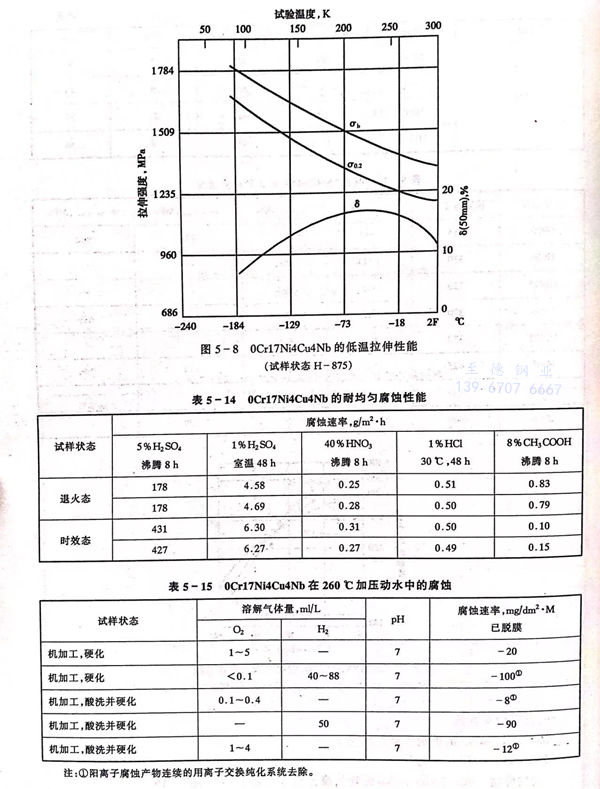

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低溫拉(la)伸性能圖5-8。

六、耐蝕(shi)性

 a. 均勻腐蝕

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹(xiu)鋼的均(jun)勻(yun)腐蝕行為見表5-14、表5-15。

 b. 應(ying)力腐蝕

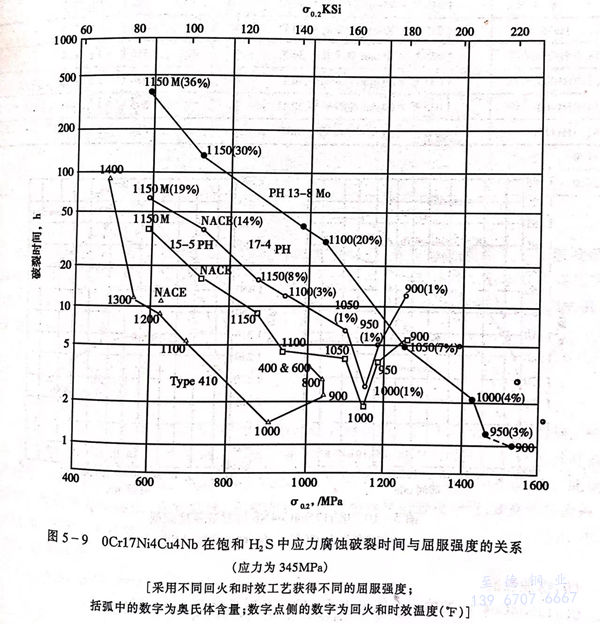

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼(gang)在(zai)硫化(hua)氫(qing)環(huan)境中的(de)應(ying)力腐蝕(shi)和鋼(gang)的(de)屈服強度(du)的(de)關系(xi)見圖 5-9 。

七、工藝性能

a. 熱加工(gong)

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼的熱(re)加(jia)工溫度為1000～1170℃，對于大(da)截(jie)面尺(chi)寸（≥75mm）或形(xing)狀復雜的部件，熱(re)加(jia)工后應及時回爐加(jia)熱(re)到原(yuan)熱(re)加(jia)工溫度，隨后緩慢冷卻。

b. 熱處理

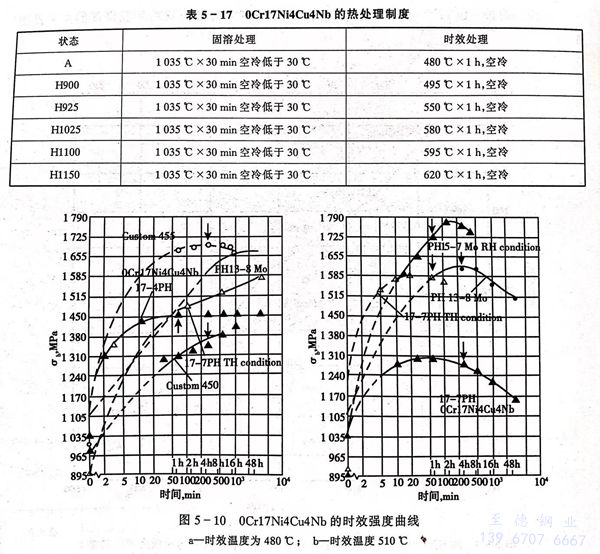

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的相變臨界點列于表5-16。熱(re)處理制度見表5-17。

  在(zai)固(gu)溶后鋼(gang)獲(huo)得A狀態（馬氏體）后，隨后可(ke)進行時效(xiao)處(chu)理(li)，亦(yi)可(ke)以在(zai)固(gu)溶后采用(yong)過時效(xiao)處(chu)理(li)后再(zai)重復固(gu)溶，而(er)后熱(re)處(chu)理(li)的方式。（0Cr17Ni4Cu4Nb）17-4PH不(bu)銹(xiu)鋼(gang)可(ke)采用(yong)不(bu)同的時效(xiao)處(chu)理(li)調(diao)整其(qi)強(qiang)度水平，見圖5-10。

八、物理性能

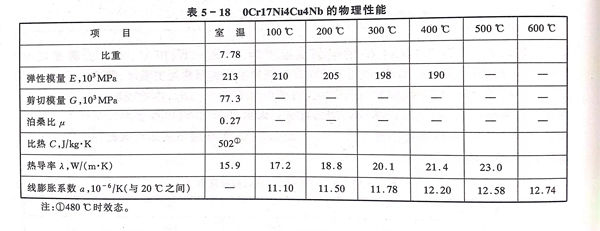

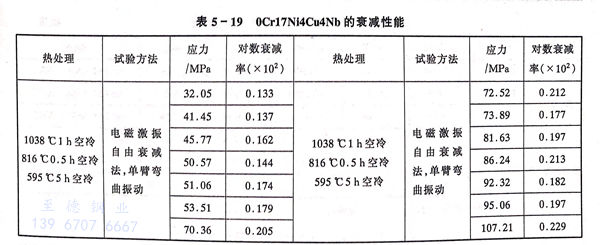

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的物(wu)理性能(neng)見(jian)表 5-18 。衰減(jian)性能(neng)見(jian)表 5-19 。

九、應用

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼為汽(qi)輪機低末級葉片的(de)首選材(cai)料，是在(zai)(zai)腐蝕條(tiao)件下工作溫度(du)(du)低于300℃的(de)結構(gou)材(cai)料。此外它是在(zai)(zai)既要(yao)(yao)求有(you)不(bu)銹性及耐弱酸、堿、鹽腐蝕又要(yao)(yao)求具有(you)高強度(du)(du)的(de)環境下工作的(de)部件的(de)主(zhu)要(yao)(yao)結構(gou)材(cai)料。在(zai)(zai)反應堆(dui)環境中主(zhu)要(yao)(yao)用于控制棒驅動機構(gou)的(de)耐磨、耐蝕的(de)高強度(du)(du)部件。
