17Cr16Ni2、1.4057、431不銹鋼是馬氏體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學(xue)成(cheng)分

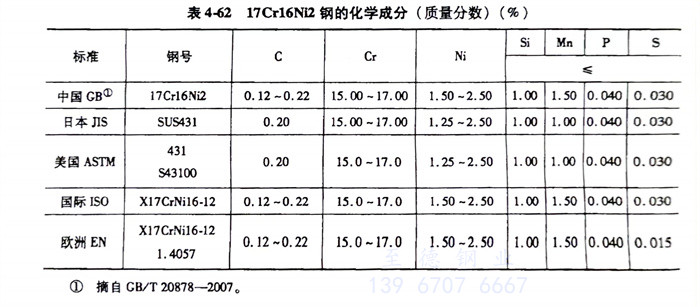

   17Cr16Ni2、1.4057、431不銹鋼的化學成分見表4-62。

二、熱加(jia)工

   17Cr16Ni2、1.4057、431不銹鋼(gang)鍛造工(gong)藝規范見表4-63。

三(san)、預備熱處理

  預備(bei)熱處理的(de)過程如下：

   1. 低溫(wen)退(tui)火(huo)：加熱(re)溫(wen)度為660～680℃，爐冷，退(tui)火(huo)組織(zhi)為珠(zhu)光體。

   2. 高溫(wen)退(tui)火：加熱溫(wen)度為850～870℃，爐冷(leng)，退(tui)火后硬度≤250HBW。

四、淬火及回火

  17Cr16Ni2、1.4057、431不銹鋼淬火(huo)溫(wen)度為(wei)(wei)980～1050℃，油冷(leng)(leng)或空冷(leng)(leng)，硬度為(wei)(wei)44～51HRC。回火(huo)溫(wen)度為(wei)(wei)250～300℃，硬度≥40HRC；回火(huo)溫(wen)度為(wei)(wei)560～605℃，硬度26~34HRC。

五、力學性能

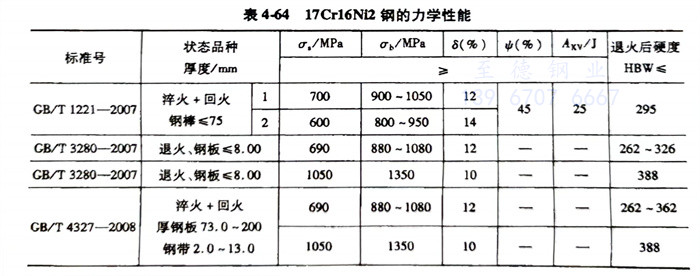

  17Cr16Ni2、1.4057、431不銹(xiu)鋼(gang)的力(li)學(xue)性能見(jian)表4-64。
