香蕉视频app破解码

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app破解碼:馬氏體不銹鋼，是馬氏體香蕉視頻app破解碼:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成(cheng)分

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的化學成分見表 3-75。

二、室溫力學性能

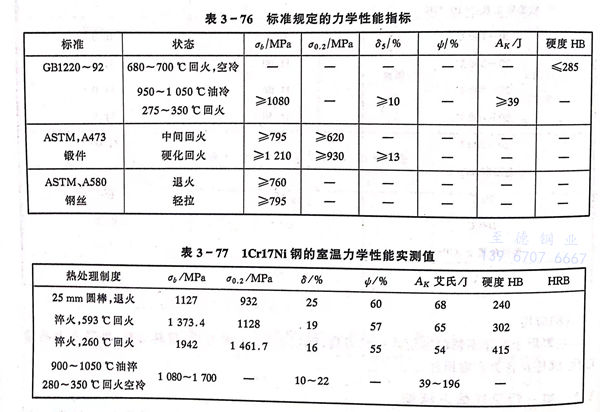

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標準規定的室溫力(li)學性能和實(shi)測值(zhi)分別叫表 3-76 和 表 3-77。

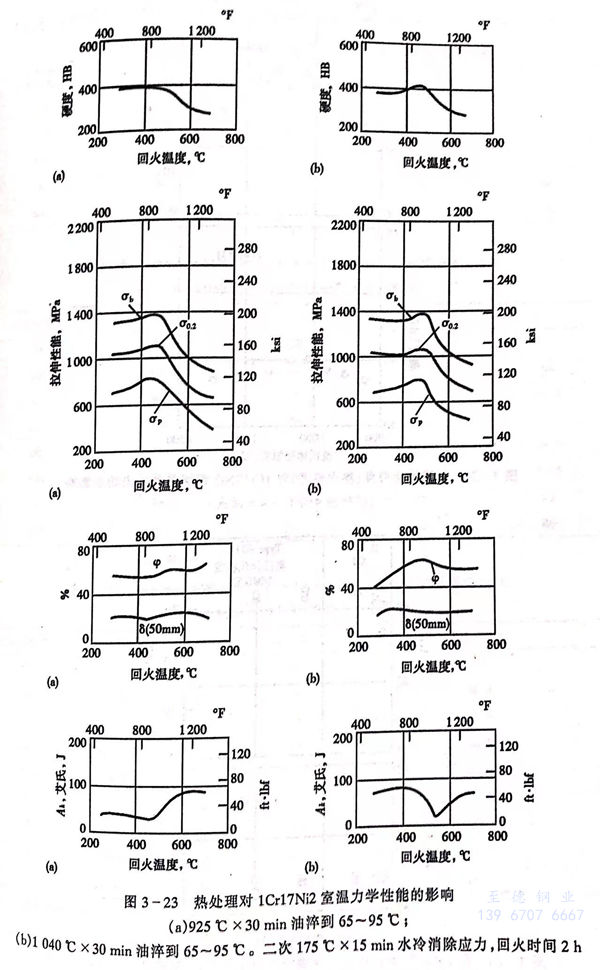

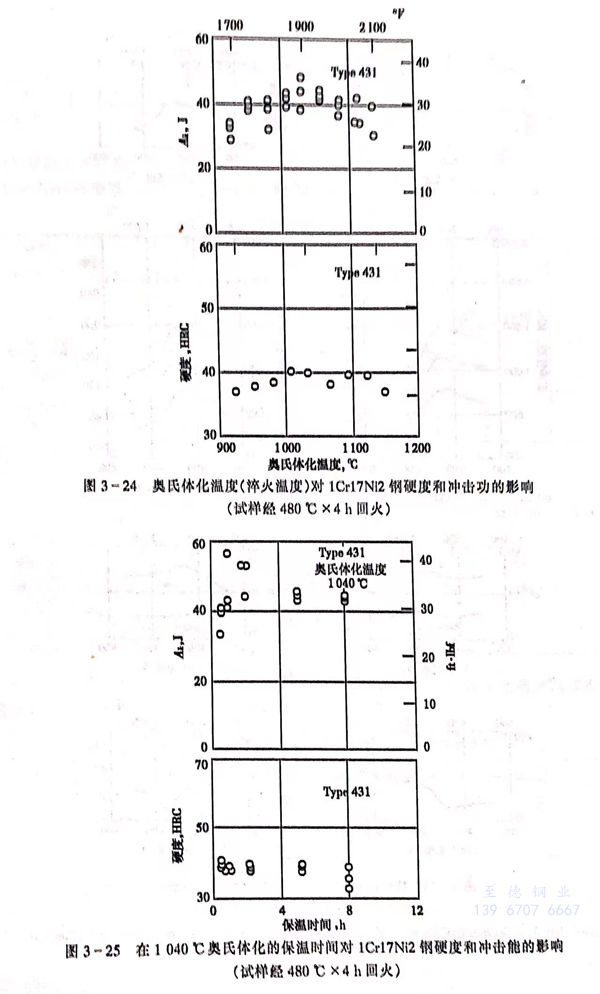

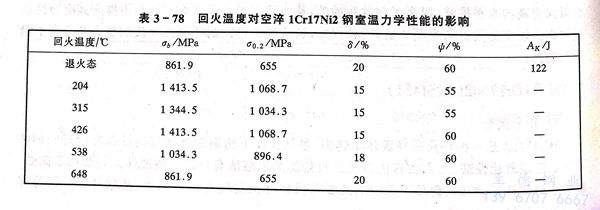

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的室溫力(li)學性(xing)能可通過熱處(chu)理工藝予以(yi)調(diao)整(zheng)，熱處(chu)理工藝條件與室溫力(li)學性(xing)能的影(ying)響見表3-78和圖(tu)3-23至圖(tu)3-25。

三、高溫(wen)力學性能(neng)

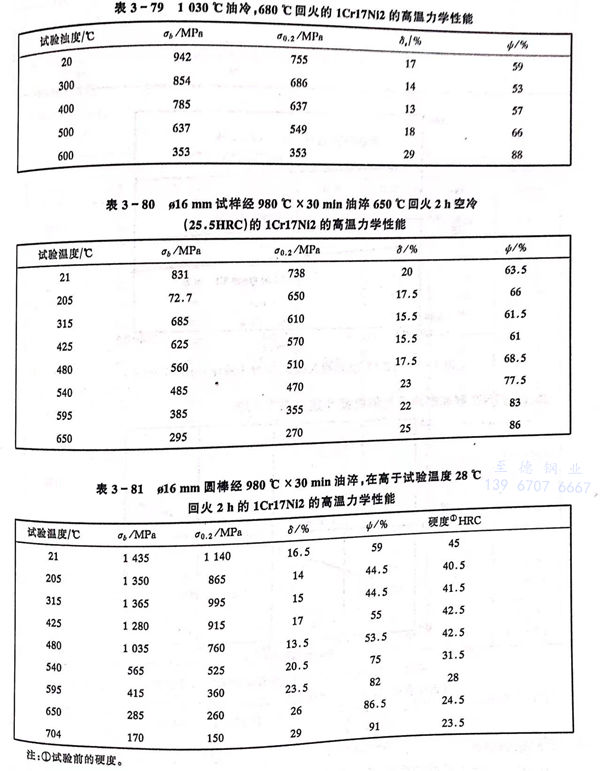

  不(bu)同熱(re)處理(li)狀態(tai)下的1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的高溫瞬時拉伸(shen)性能見表(biao)(biao)3-79至表(biao)(biao)3-81。

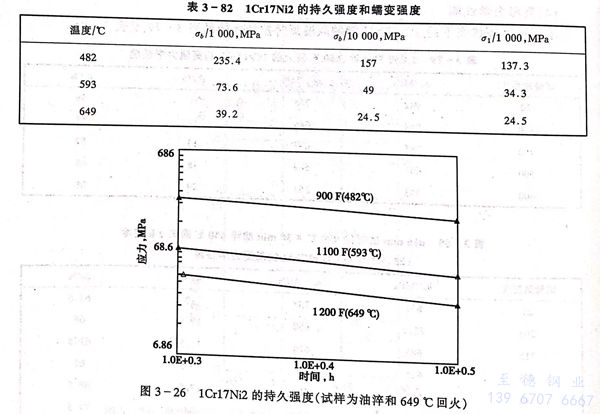

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強(qiang)度(du)和蠕(ru)變強(qiang)度(du)見表 3-82 和 圖 3-26。

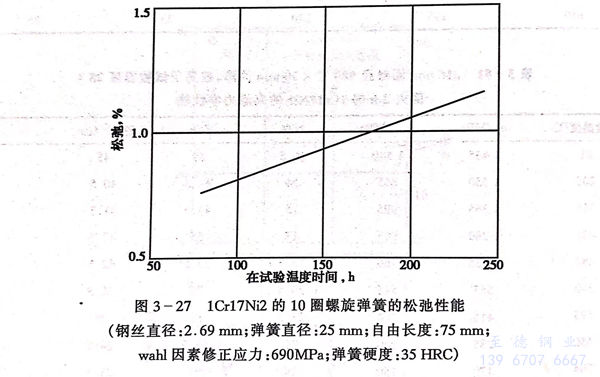

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成的(de)螺旋(xuan)彈簧的(de)松弛性能(neng)見圖 3-27 。

四、斷裂韌性(xing)

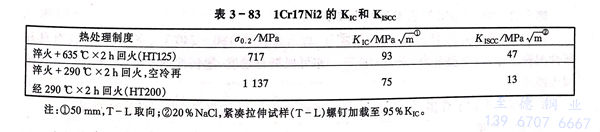

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的斷裂韌性和 Kiscc 值見表 3-83。

五、耐蝕性

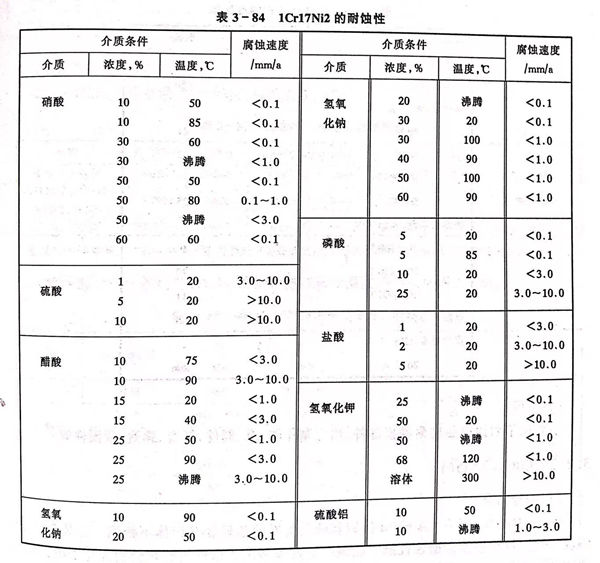

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼耐蝕性見表 3-84。

六、工藝性能

 a. 熱加工(gong)

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導(dao)熱(re)性較差，低于(yu)850℃加熱(re)時(shi)應緩慢(man)。適宜(yi)的熱(re)加工(gong)溫(wen)度為(wei)1130～1180℃，終加工(gong)溫(wen)度應大(da)于(yu)850℃，熱(re)加工(gong)后需緩冷或及(ji)時(shi)進行退(tui)火(huo)。

 b. 冷加工(gong)

  該(gai)鋼的冷加工硬(ying)化程度較大，冷加工微裂紋(wen)敏(min)感(gan)性大，冷拉時，變形(xing)量應控(kong)制在(zai)11％～18％，冷拉后應在(zai)8h內退火。

 c. 熱處理

    退火：730℃×（4-5）h，以(yi)≤20℃／h爐冷至650℃出爐空冷。

    淬火：1030～1050℃保溫后(hou)油冷或空冷。

    回火(huo)(huo)：要求硬(ying)度在45～52HRC的(de)(de)零(ling)件，回火(huo)(huo)溫(wen)度為180～240℃，空(kong)冷；要求具有良好塑性的(de)(de)模壓件，回火(huo)(huo)溫(wen)度為240～280℃。亦可根據對硬(ying)度、塑韌性的(de)(de)要求，按圖3-23選擇回火(huo)(huo)溫(wen)度。

d. 焊接

   不(bu)適于焊(han)接，如若焊(han)接，焊(han)前需(xu)經(jing)500～600℃預熱(re)，焊(han)后必(bi)須熱(re)處(chu)理。

七、物理性能

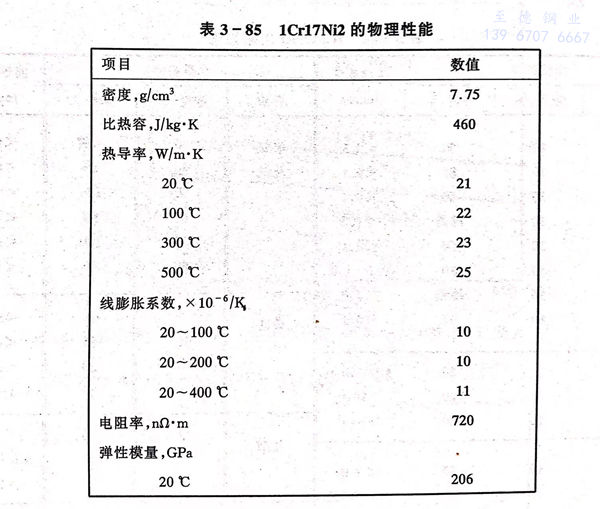

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的物(wu)理性能見表(biao)3-85。

八、應(ying)用

  主要用(yong)于耐蝕(shi)高(gao)強度(du)耐磨損部(bu)件(jian)，用(yong)它制(zhi)作軸、泵(beng)、閥件(jian)、桿(gan)類、彈(dan)簧、緊固件(jian)等。
