85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹(xiu)鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

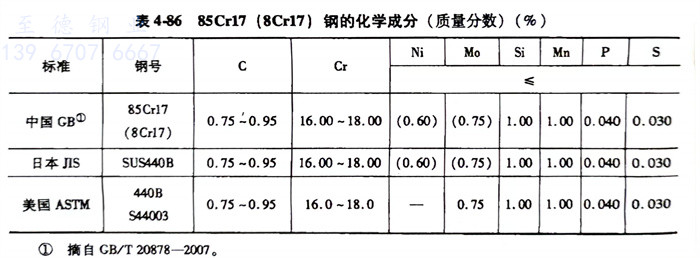

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學成分見表4-86。

二、熱加工

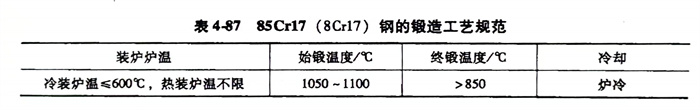

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼(gang)鍛造工藝規范見表4-87。

    應(ying)特別(bie)注(zhu)意85Cr17（8Cr17）鋼(gang)的鍛造工藝(yi)，最好采(cai)用(yong)冷裝加熱(re)（＜600℃），加熱(re)速度不宜太快，尤其(qi)是(shi)在(zai)700℃以下(xia)時，同(tong)時應(ying)特別(bie)控制較高的停鍛、軋(ya)溫度，并嚴格注(zhu)意緩(huan)冷條件。

三、預備熱處理

  預備熱處理的過程(cheng)如下：

    1. 軟化退火(huo)：加(jia)熱溫度為(wei)800～840℃，爐冷到(dao)500℃以(yi)下出爐空冷，退火(huo)組織為(wei)珠光體(ti)，硬度≤255HBW。

    2. 完全(quan)退火：840～920℃，爐冷，硬度≤255HBW。

四、淬火及回(hui)火

    淬火溫度1010～1070℃，油冷(leng)，硬度≥≥561≥56HRC；回火溫度160～180℃，空冷(leng)，硬度≥56HRC。
