90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬(ma)氏體(ti)不銹鋼，是在95Cr18（9Cr18）不銹鋼(gang)的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化學(xue)成分

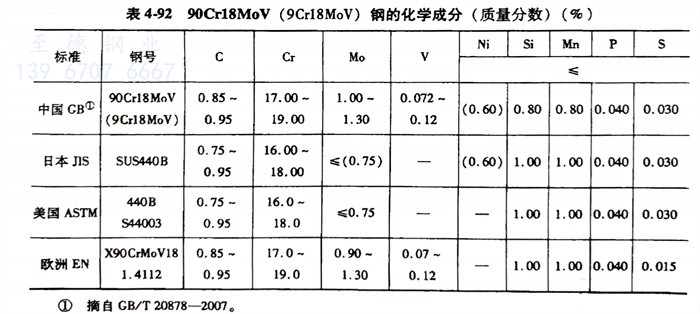

   90Cr18MoV (9Cr18MoV) 不(bu)銹鋼的化學成分見(jian)表4-92。

二(er)、熱加(jia)工

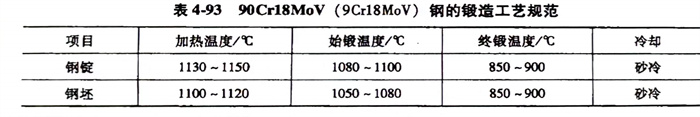

   鍛造工藝規范見表(biao)4-93。應(ying)特(te)別注意90Cr18MoV (9Cr18MoV) 不(bu)(bu)銹鋼的熱加(jia)工工藝，最好采用(yong)冷(leng)裝爐加(jia)熱，加(jia)熱速度(du)不(bu)(bu)宜太快，尤其在(zai)700℃以下(xia)時，同(tong)時應(ying)該控制較(jiao)高的終鍛溫度(du)，并嚴格注意緩冷(leng)條件(jian)。

三、預備(bei)熱處理

  預備熱處理的過程如下：

    1. 退(tui)火溫(wen)(wen)度(du)(du)850～870℃，保溫(wen)(wen)4～6h，爐冷至600℃以下出爐，退(tui)火后硬度(du)(du)≤269HBW。

    2. 再(zai)結晶退火：加熱溫度為730～750℃，空冷(leng)。

四(si)、淬火及回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼(gang)淬火(huo)(huo)溫(wen)(wen)度(du)(du)1050～1070℃，油冷(leng)，硬度(du)(du)≥58HRC；回(hui)火(huo)(huo)溫(wen)(wen)度(du)(du)160～180℃保溫(wen)(wen)3～5，硬度(du)(du)≥58HRC。~5h
