沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不(bu)銹(xiu)鋼(gang)焊管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。

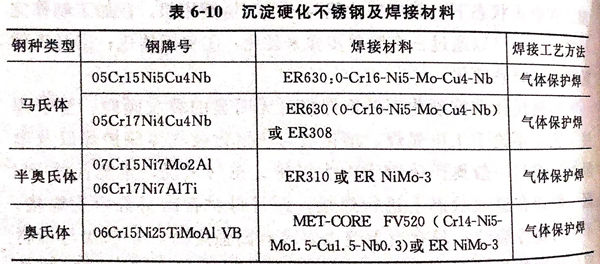

 沉淀硬化不銹鋼(gang)可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

 沉淀硬化馬氏體不(bu)銹(xiu)鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧氏(shi)體(ti)不銹鋼焊接材料（如308L、347L),或采用鎳基合金焊接材料。

 選用與(yu)母(mu)(mu)材(cai)同成分焊(han)(han)接(jie)材(cai)料的(de)(de)焊(han)(han)縫，在樹枝狀晶的(de)(de)馬氏體(ti)(ti)組織(zhi)中，存在有少量(liang)鐵素體(ti)(ti)。少量(liang)的(de)(de)鐵素體(ti)(ti)和殘余(yu)奧氏體(ti)(ti)析出，增加(jia)了(le)焊(han)(han)縫的(de)(de)塑性，但強度降低(di)了(le)。因此，對同材(cai)質(zhi)焊(han)(han)接(jie)材(cai)料的(de)(de)成分應適當調(diao)整，其鎳(nie)、錳應比母(mu)(mu)材(cai)略(lve)高，焊(han)(han)后(hou)經1040℃固溶處理(li)，強度幾乎(hu)不(bu)變，而(er)延伸率顯著提高。
