不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體不銹鋼(gang)、鐵素體不(bu)銹鋼(gang)和馬(ma)氏體不銹鋼。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。
不(bu)銹鋼(gang)的電(dian)阻率大，常溫時(shi)約為(wei)低(di)(di)碳鋼(gang)的5倍，熱(re)導率小(xiao)，僅為(wei)低(di)(di)碳鋼(gang)的1/3,具有很好的焊接(jie)性(xing)，可采用較小(xiao)的焊接(jie)電(dian)流(liu)及(ji)較短的通(tong)電(dian)時(shi)間。由于(yu)電(dian)阻大，減少了(le)通(tong)過(guo)已(yi)焊焊點的分流(liu)，可以適(shi)當減小(xiao)點距，不(bu)銹鋼(gang)線膨脹系(xi)數(shu)大，焊接(jie)薄(bo)壁結構時(shi)，易產生(sheng)翹(qiao)曲變形和焊接(jie)接(jie)頭區的軟化，通(tong)常可考慮采用偏硬(ying)的規范進行焊接(jie)。
1. 點焊

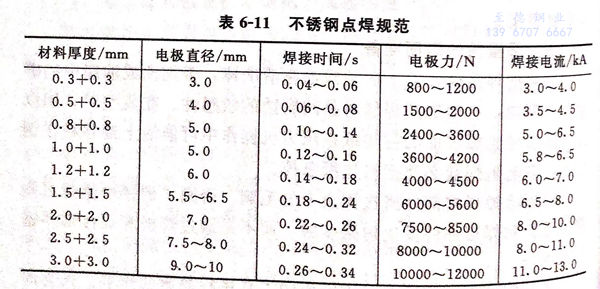

點(dian)焊(han)時，加壓(ya)和(he)通(tong)電(dian)(dian)是點(dian)焊(han)過程的(de)(de)重要(yao)條件，不(bu)(bu)同(tong)的(de)(de)加壓(ya)和(he)通(tong)電(dian)(dian)時間，不(bu)(bu)同(tong)的(de)(de)電(dian)(dian)極力、電(dian)(dian)流(liu)強度及其變化形式等組成各種(zhong)(zhong)點(dian)焊(han)循環(huan)。但是，無論哪種(zhong)(zhong)點(dian)焊(han)循環(huan)都包(bao)括點(dian)焊(han)過程的(de)(de)三個基本階段；預壓(ya)、焊(han)接和(he)鍛壓(ya)。不(bu)(bu)銹鋼點(dian)焊(han)規范見表6-11。

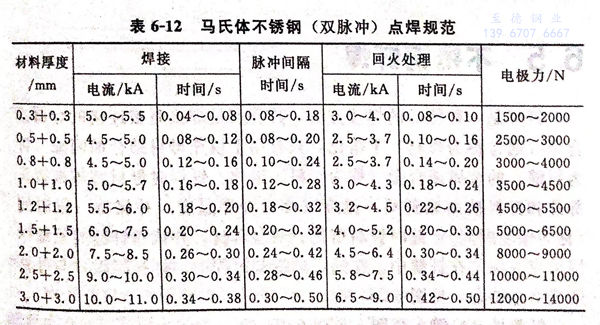

馬氏(shi)體不銹鋼多在淬火(huo)后(hou)低溫或高(gao)溫回火(huo)狀態下(xia)使(shi)(shi)用。這種鋼點焊(han)與縫焊(han)后(hou)，將再次淬火(huo)硬(ying)化，使(shi)(shi)接(jie)頭塑(su)性下(xia)降。為(wei)了改善接(jie)頭的力學性能，應采用焊(han)后(hou)在電(dian)極間回火(huo)處(chu)理規范。其焊(han)接(jie)參考規范見表(biao)6-12。
2. 縫焊工藝
電(dian)阻縫焊(han)(han)(han)工藝(yi)參(can)數主要有：焊(han)(han)(han)接(jie)電(dian)流，焊(han)(han)(han)接(jie)時間（與焊(han)(han)(han)接(jie)速度(du)相關），電(dian)極力，焊(han)(han)(han)輪寬度(du)（焊(han)(han)(han)輪尺(chi)寸），縫焊(han)(han)(han)速度(du)和休止時間等。
①. 焊接電流
由于點(dian)距(ju)小(xiao)，電流分流大，因此，焊(han)接電流應(ying)比相同條件(jian)焊(han)件(jian)的點(dian)焊(han)增大30%左右。
②. 縫焊速度
縫(feng)焊(han)速(su)(su)度(du)(du)(du)(du)的(de)(de)大小(xiao)直接(jie)影(ying)響著(zhu)焊(han)輪(lun)對焊(han)件(jian)上各(ge)(ge)點(dian)作(zuo)用(yong)(yong)時間的(de)(de)長短，從(cong)而(er)影(ying)響著(zhu)加(jia)熱時間、冷卻速(su)(su)度(du)(du)(du)(du)及(ji)電(dian)極(ji)力(li)對焊(han)接(jie)區結合面上各(ge)(ge)點(dian)的(de)(de)作(zuo)用(yong)(yong)效(xiao)果(guo)(guo)。縫(feng)焊(han)速(su)(su)度(du)(du)(du)(du)越(yue)(yue)小(xiao)，電(dian)極(ji)對焊(han)件(jian)各(ge)(ge)點(dian)的(de)(de)作(zuo)用(yong)(yong)時間越(yue)(yue)長，電(dian)極(ji)力(li)的(de)(de)作(zuo)用(yong)(yong)效(xiao)果(guo)(guo)越(yue)(yue)好，在電(dian)流密度(du)(du)(du)(du)不變的(de)(de)條件(jian)下(xia)，減少了(le)產(chan)生(sheng)飛濺、裂縫(feng)與縮孔(kong)的(de)(de)傾(qing)向，提(ti)高(gao)了(le)焊(han)接(jie)質量與電(dian)極(ji)的(de)(de)使(shi)用(yong)(yong)壽命。因(yin)此，在生(sheng)產(chan)中根據焊(han)件(jian)材料與厚度(du)(du)(du)(du)合理選(xuan)擇縫(feng)焊(han)速(su)(su)度(du)(du)(du)(du)是(shi)十分重要的(de)(de)。焊(han)件(jian)厚度(du)(du)(du)(du)越(yue)(yue)大，高(gao)溫(wen)強(qiang)度(du)(du)(du)(du)越(yue)(yue)高(gao)，裂縫(feng)傾(qing)向越(yue)(yue)大，縫(feng)焊(han)速(su)(su)度(du)(du)(du)(du)應越(yue)(yue)低。

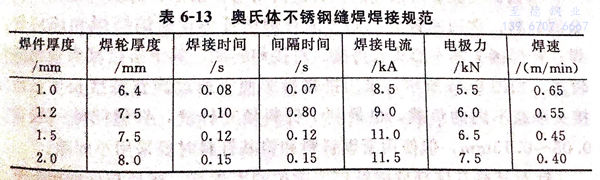

表6-13是(shi)奧氏體不(bu)銹鋼縫(feng)焊焊接規范(fan)。
