曼(man)內斯(si)曼(man)穿孔工藝與(yu)斯(si)蒂弗爾穿孔工藝的對(dui)比分(fen)析結(jie)果如(ru)下：


1. 通(tong)過(guo)圖示對比(bi)

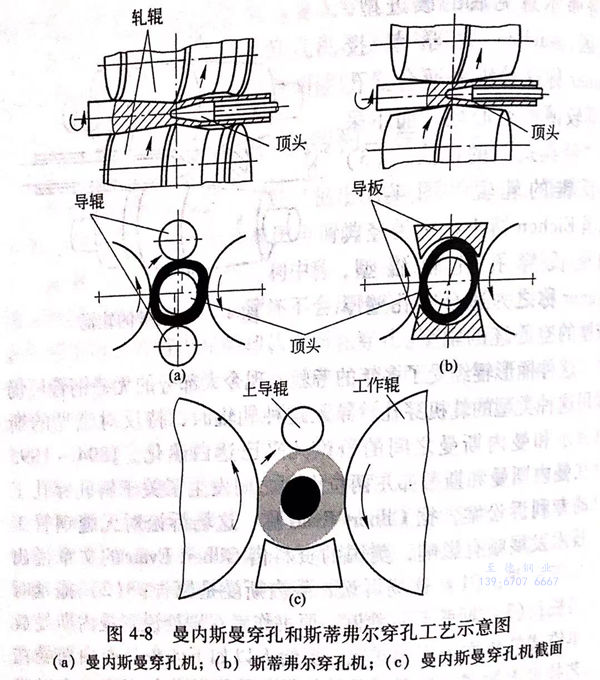

Pfeiffer 博士和Oberem 分(fen)別以圖(tu)4-8說明(ming)兩者的區(qu)別，請注意(yi)其中(zhong)圖(tu)（a)和圖(tu)（c)兩圖(tu)之間的不同之處。


圖 4-8.jpg


2. 通過列表對比


曼內(nei)斯(si)曼穿孔(kong)和(he)斯(si)蒂(di)弗爾穿孔(kong)工藝的對(dui)比(bi)如表 4-1 所(suo)示


圖 4-1.jpg


3.  文字(zi)補釋


（1) Pfeiffer 博(bo)士在(zai)《Herstellug Von Rohren》一書(shu)中稱：“兩(liang)種斜軋(ya)工藝(yi)的區別(bie)主要(yao)在(zai)于(yu)孔(kong)型(xing)的封閉，在(zai)曼氏穿(chuan)孔(kong)機(ji)中孔(kong)型(xing)由工作輥(gun)和導輥(gun)圍(wei)成(cheng)(cheng)，而斯(si)氏穿(chuan)孔(kong)機(ji)中則用導板(ban)圍(wei)成(cheng)(cheng)。兩(liang)者變形區主要(yao)部分均由軋(ya)輥(gun)的入口錐和擴徑錐組成(cheng)(cheng)”。


（2) Oberem在《近15年來斜軋(ya)穿孔機的(de)發展》一文中(zhong)稱(cheng)：“在斜軋(ya)穿孔機中(zhong)最為重要的(de)是(shi)具有固(gu)定導板的(de)斯蒂弗爾(er)穿孔機，它(ta)亦稱(cheng)為桶形輥(gun)(gun)穿孔機，它(ta)主(zhu)要與自(zi)動軋(ya)管(guan)(guan)機、連續軋(ya)管(guan)(guan)機和三輥(gun)(gun)軋(ya)管(guan)(guan)機相(xiang)配(pei)，其主(zhu)要技術特征(zheng)(zheng)之一是(shi)軋(ya)輥(gun)(gun)水平(ping)布(bu)(bu)置，導板垂(chui)直(zhi)布(bu)(bu)置······.處于第二(er)位的(de)是(shi)曼內斯曼穿孔機，它(ta)主(zhu)要與周期(qi)軋(ya)管(guan)(guan)機相(xiang)配(pei)用，它(ta)的(de)主(zhu)要技術特征(zheng)(zheng)之一是(shi)，軋(ya)輥(gun)(gun)水平(ping)布(bu)(bu)置和隨動的(de)上導輥(gun)(gun)。”


（3) Eicken 博士在(zai)一篇論文中(zhong)(zhong)明(ming)確地指出：如(ru)圖4-9所示(shi)，在(zai)曼內斯(si)曼穿(chuan)孔機(ji)中(zhong)(zhong)，管坯(pi)的(de)中(zhong)(zhong)心(xin)(xin)軸(zhou)線(xian)高出兩根軋(ya)輥(gun)輥(gun)軸(zhou)中(zhong)(zhong)心(xin)(xin)線(xian)在(zai)側面投影的(de)交點（10%~20%)d,其中(zhong)(zhong)d為(wei)管坯(pi)直徑，因(yin)此(ci)(ci)設(she)有上(shang)導(dao)輥(gun)，通過(guo)調(diao)整(zheng)工作輥(gun)及導(dao)輥(gun)可以較(jiao)(jiao)好地適(shi)(shi)應(ying)管坯(pi)尺(chi)寸的(de)變(bian)(bian)更。在(zai)斯(si)蒂弗爾(er)穿(chuan)孔機(ji)中(zhong)(zhong)采用桶式軋(ya)輥(gun)，并配(pei)置上(shang)、下導(dao)板(ban)(ban)，管坯(pi)的(de)中(zhong)(zhong)心(xin)(xin)軸(zhou)線(xian)和兩根軋(ya)輥(gun)輥(gun)軸(zhou)中(zhong)(zhong)心(xin)(xin)線(xian)在(zai)側面投影的(de)交點在(zai)同一高度上(shang)，管坯(pi)尺(chi)寸變(bian)(bian)更需(xu)調(diao)整(zheng)導(dao)板(ban)(ban)，比(bi)較(jiao)(jiao)麻(ma)煩(fan)，因(yin)此(ci)(ci)對軋(ya)制批量較(jiao)(jiao)大，管坯(pi)尺(chi)寸變(bian)(bian)更不太頻繁的(de)鋼管生產(chan)來說比(bi)較(jiao)(jiao)適(shi)(shi)合。


圖 4-9.jpg


（4) 蘇聯葉爾莫(mo)拉耶夫(fu)在(zai)《鋼管(guan)車間機(ji)(ji)械(xie)設備》一書中(zhong)稱：在(zai)自(zi)(zi)動軋(ya)(ya)管(guan)機(ji)(ji)組(zu)中(zhong)，穿(chuan)孔機(ji)(ji)軋(ya)(ya)輥(gun)(gun)的(de)工作部(bu)分系由兩個(ge)錐(zhui)形(xing)體(ti)(ti)組(zu)成，而在(zai)周期(qi)式(shi)軋(ya)(ya)管(guan)機(ji)(ji)組(zu)中(zhong)軋(ya)(ya)輥(gun)(gun)除有兩個(ge)錐(zhui)形(xing)體(ti)(ti)外(wai)，還有用于荒管(guan)定徑的(de)突緣。因此，周期(qi)式(shi)軋(ya)(ya)管(guan)機(ji)(ji)組(zu)中(zhong)······穿(chuan)孔機(ji)(ji)軋(ya)(ya)輥(gun)(gun)的(de)輥(gun)(gun)身(shen)長(chang)度顯然要比自(zi)(zi)動軋(ya)(ya)管(guan)機(ji)(ji)組(zu)的(de)大。


    為了生產直徑不大的不銹鋼(gang)管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當(dang)在(zai)斜軋(ya)機上(shang)軋(ya)制時(shi)，所(suo)軋(ya)制的鋼坯的中(zhong)心線處于軋(ya)輥(gun)所(suo)在(zai)的平面內（或平面稍(shao)高）。在(zai)軋(ya)制中(zhong)等(deng)尺寸直徑不銹(xiu)鋼管(guan)的荒管(guan)時(shi)可以裝(zhuang)設上(shang)輔助輥(gun)以代替(ti)上(shang)導板(ban)，而保(bao)留下(xia)(xia)導板(ban)。在(zai)軋(ya)制大直徑鋼管(guan)的荒管(guan)時(shi)，可以裝(zhuang)設上(shang)下(xia)(xia)輥(gun)以代替(ti)上(shang)下(xia)(xia)導板(ban)。


   在(zai)蘇(su)聯技術文獻中不以曼(man)內斯曼(man)和(he)斯蒂弗爾來(lai)命名斜軋穿(chuan)孔機，而以與之相配的軋管機和(he)管坯直徑大小來(lai)說明兩者的區(qu)別。


（5)《無縫的(de)(de)故事》一書的(de)(de)第三章(zhang)是(shi)(shi)(shi)(shi)第一部分的(de)(de)小結，該(gai)書第一部分題(ti)為(wei)“關(guan)于曼內(nei)斯(si)(si)曼和(he)斯(si)(si)蒂(di)(di)弗(fu)爾(er)穿(chuan)(chuan)(chuan)孔(kong)(kong)工藝(yi)專利(li)的(de)(de)史話”，但(dan)最后(hou)對(dui)于這(zhe)兩(liang)種穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)(de)區(qu)別卻(que)是(shi)(shi)(shi)(shi)不(bu)甚了了。書中涉及這(zhe)兩(liang)種穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)(de)區(qu)別的(de)(de)敘述是(shi)(shi)(shi)(shi)從扭變著手的(de)(de)，談到了輥(gun)型(xing)，而(er)且稱(cheng)桶(tong)形軋輥(gun)為(wei)曼內(nei)斯(si)(si)曼穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)(de)特征，但(dan)是(shi)(shi)(shi)(shi)對(dui)導(dao)(dao)圍(wei)工具卻(que)只字未(wei)提。而(er)德(de)國學者(zhe)(zhe)卻(que)正好(hao)與此相反。這(zhe)主要表現在：a. 稱(cheng)桶(tong)形軋輥(gun)為(wei)斯(si)(si)蒂(di)(di)弗(fu)爾(er)穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)所用；b. 提出(chu)主要以(yi)導(dao)(dao)板(ban)導(dao)(dao)輥(gun)來(lai)區(qu)別兩(liang)者(zhe)(zhe)。實際(ji)上這(zhe)兩(liang)種穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)(de)歷史淵(yuan)源(yuan)在于專利(li)申請和(he)后(hou)來(lai)的(de)(de)訴(su)訟案，而(er)構成訴(su)訟案的(de)(de)主題(ti)是(shi)(shi)(shi)(shi)“扭變”。實際(ji)上這(zhe)完(wan)全是(shi)(shi)(shi)(shi)托詞，所以(yi)蘇聯學者(zhe)(zhe)的(de)(de)解釋還是(shi)(shi)(shi)(shi)比較令人(ren)滿(man)意的(de)(de)，而(er)關(guan)于曼內(nei)斯(si)(si)曼穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)和(he)斯(si)(si)蒂(di)(di)弗(fu)爾(er)穿(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)(de)提法權且留下來(lai)以(yi)供閱讀外(wai)文(wen)資料時(shi)參考(kao)。
