由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

  在分(fen)析芯棒的穩定(ding)(ding)性時必(bi)須采用固定(ding)(ding)一(yi)端(duan)的條(tiao)件和施加(jia)負荷的方(fang)法。對于現代擠(ji)壓(ya)機的不銹(xiu)鋼管(guan)穿(chuan)孔芯棒，為了確定(ding)(ding)穩定(ding)(ding)性系(xi)數，可以采取以下(xia)兩(liang)種情況(kuang)（圖(tu)7-20):(1)一(yi)端(duan)剛(gang)性固定(ding)(ding)，另一(yi)端(duan)自(zi)由狀態（圖(tu)7-20(a)),此(ci)時穩定(ding)(ding)性系(xi)數

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計(ji)算時，應考慮(lv)所(suo)采(cai)用芯棒(bang)的(de)(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不超過(guo)600~800MPa的(de)(de)單位(wei)壓力下，有滿意(yi)的(de)(de)使(shi)用壽命(ming)。當單位(wei)壓力大(da)于1000MPa時，使(shi)用壽命(ming)顯著下降(jiang)。

  在芯棒端部固定、頂桿為不變的圓截面(mian)時，按(an)尤(you)拉公式確定臨界(jie)力(li)，即(ji)

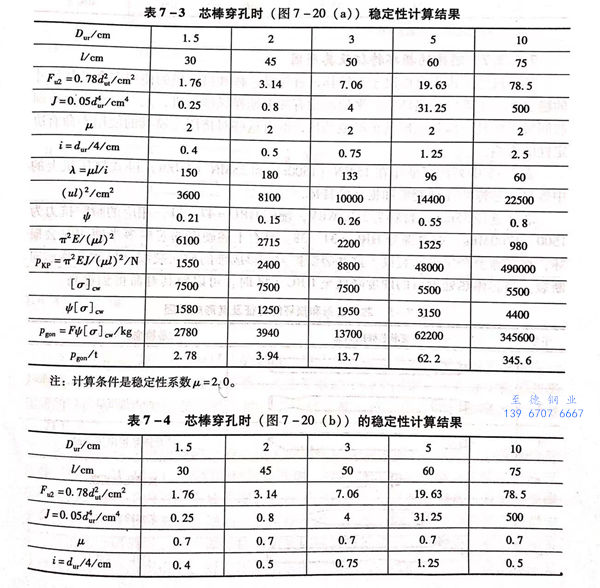

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
