奧氏體不銹鋼的(de)(de)縫(feng)焊(han)(han)(han)，其焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)的(de)(de)力(li)(li)(li)學(xue)性能(neng)、焊(han)(han)(han)接(jie)(jie)(jie)(jie)質量及焊(han)(han)(han)接(jie)(jie)(jie)(jie)條(tiao)件等，都與(yu)點(dian)焊(han)(han)(han)一(yi)樣。選擇(ze)焊(han)(han)(han)接(jie)(jie)(jie)(jie)條(tiao)件時，因為母(mu)材的(de)(de)高強度(du)高，應采用較高的(de)(de)電極(ji)壓力(li)(li)(li)來抑制產生焊(han)(han)(han)接(jie)(jie)(jie)(jie)缺陷。通電時間(jian)宜(yi)短，通電中電極(ji)移動(dong)距離要(yao)小(xiao)。通電時間(jian)短，電流強度(du)就要(yao)加(jia)(jia)大，電極(ji)的(de)(de)消耗就加(jia)(jia)快。若是斷續(xu)通電，斷電時間(jian)應是通電時間(jian)的(de)(de)兩倍以(yi)上(shang)。若斷電時間(jian)或(huo)者焊(han)(han)(han)接(jie)(jie)(jie)(jie)速度(du)慢，可能(neng)因為分(fen)流作用，在焊(han)(han)(han)接(jie)(jie)(jie)(jie)下一(yi)個(ge)點(dian)時，使前一(yi)個(ge)焊(han)(han)(han)點(dian)再熔化，可能(neng)因為對該點(dian)已經不受壓力(li)(li)(li)而產生缺陷。

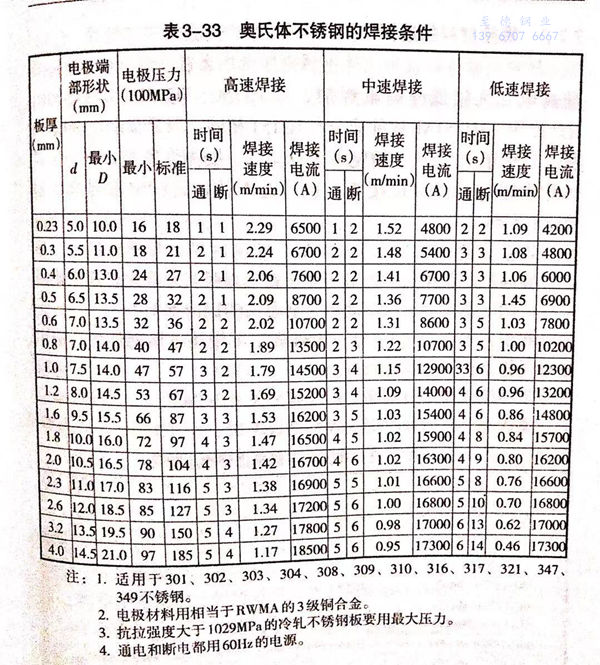

  要(yao)想得到(dao)致(zhi)密的(de)縫焊(han)(han)接頭，除應當選(xuan)用(yong)合適(shi)的(de)焊(han)(han)接電(dian)(dian)流外，還要(yao)調整焊(han)(han)接速度及通(tong)／斷電(dian)(dian)時間。要(yao)使焊(han)(han)點(dian)(dian)的(de)重復量達到(dao)焊(han)(han)點(dian)(dian)直(zhi)徑的(de)10%~25%。表3-33所示為奧氏體不(bu)銹鋼的(de)焊(han)(han)接條(tiao)件(jian)。由(you)于不(bu)銹鋼的(de)熱(re)傳導不(bu)良及電(dian)(dian)阻率較(jiao)大(da)，所以，連續通(tong)電(dian)(dian)比斷續通(tong)電(dian)(dian)對母(mu)材(cai)的(de)熱(re)影響大(da)，變(bian)形也大(da)。電(dian)(dian)極材(cai)料適(shi)用(yong)RWMA的(de)2級(ji)或3級(ji)，電(dian)(dian)極端部要(yao)平或者梯形。
