影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹(xiu)鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

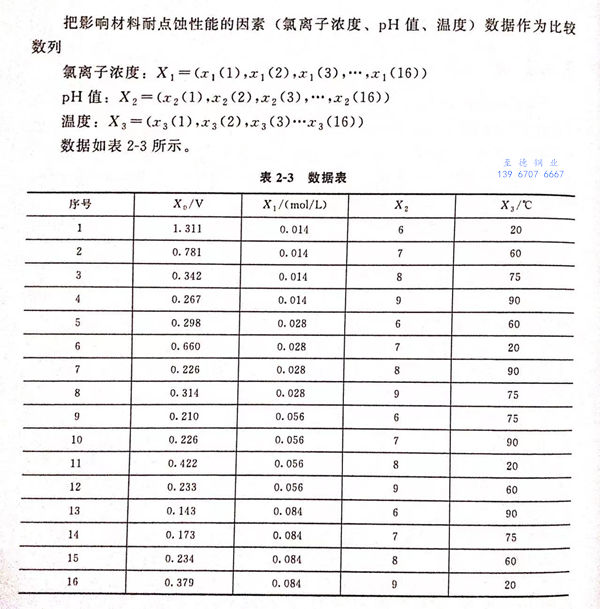

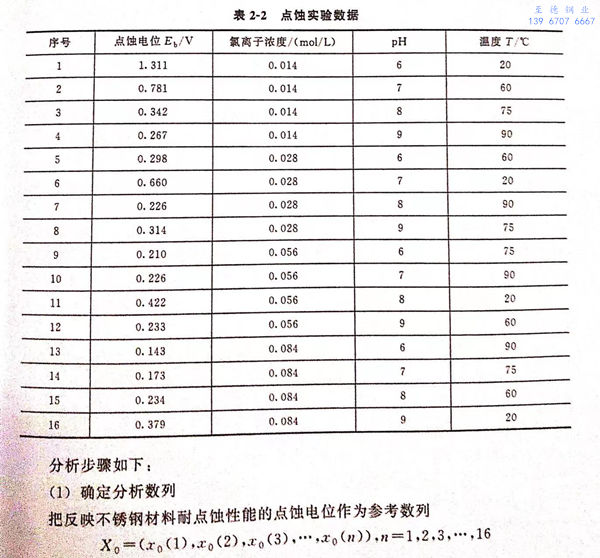

 文獻(xian)中給出了點蝕電(dian)位(wei)偏(pian)差值，在(zai)此不(bu)考慮偏(pian)差，數據如表2-2所示(shi)。

2. 無量綱化處理

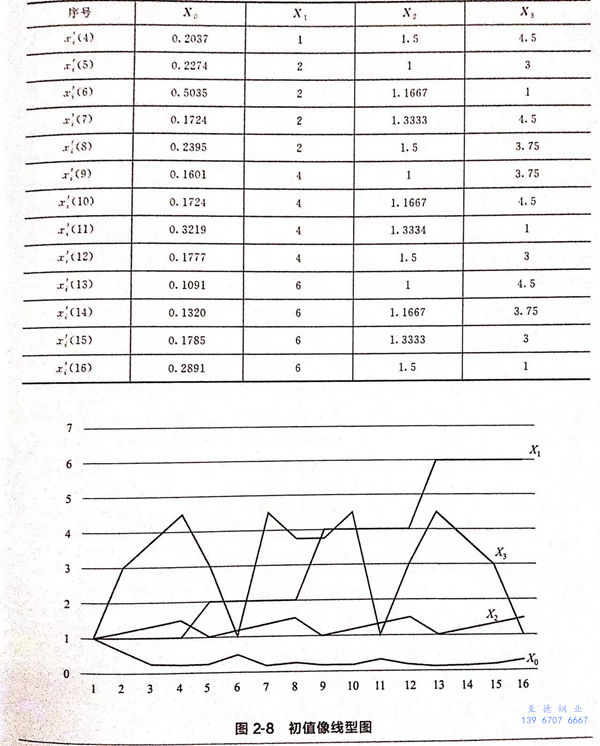

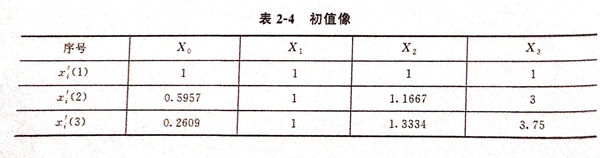

 本案例中，各數(shu)據(ju)的無量綱化處理采(cai)用(yong)求初值像的方法。處理后(hou)的數(shu)據(ju)如(ru)表2-4所示(shi)，對應的線型圖(tu)(tu)如(ru)圖(tu)(tu)2-8所示(shi)。

從圖(tu)2-8可以看出(chu)，pH值與點蝕(shi)電位的變化趨勢最為相似。

3. 計算絕對差 Δ_i(n)

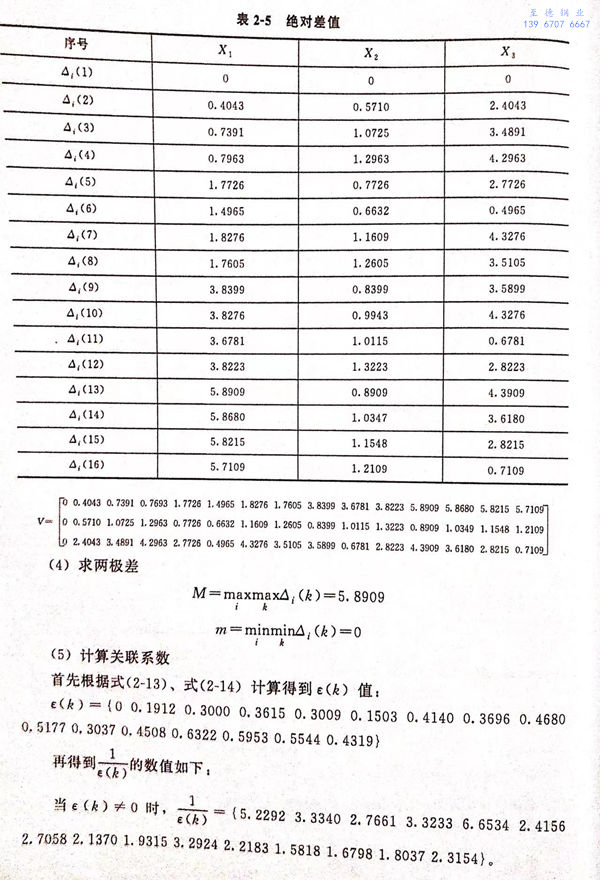

 根據公(gong)式(shi)，求比較數(shu)(shu)列與參考數(shu)(shu)列差的絕對值(zhi)，結果(guo)見表2-5.

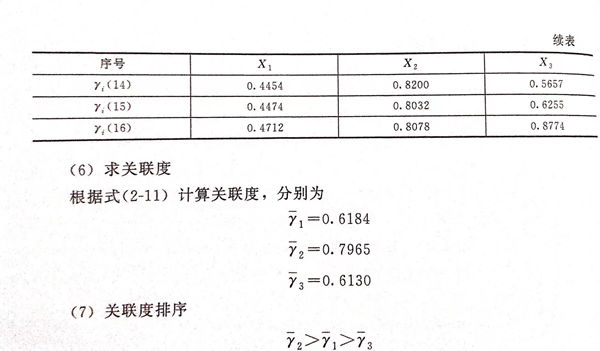

 即，本實驗中，三個因素對點蝕的影響程度為pH值＞氯離子濃度＞溫度。

  為(wei)了比(bi)較(jiao)分(fen)辨系(xi)數5的(de)取(qu)值對分(fen)析結果的(de)影響，現(xian)取(qu)分(fen)辨系(xi)數為(wei)固定值（ξ=0.5),進行計算。關聯(lian)系(xi)數的(de)計算公(gong)式(shi)轉化為(wei)：

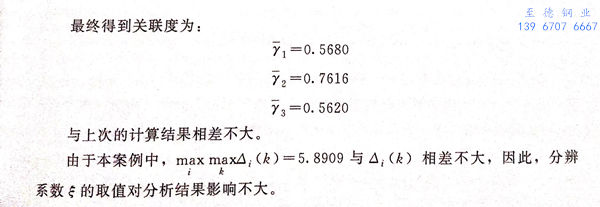

與上(shang)次(ci)的計算結果(guo)相差不大。因此(ci)，分(fen)辨系數ξ的取值對分(fen)析結果(guo)影響不大。
