大部分常用鎳鉻系奧氏體不銹(xiu)鋼自高溫奧氏體狀態冷至室溫獲得的奧氏體基體組織都是亞穩定的，當繼續冷卻到室溫以下更低的溫度，或者經受冷變形，其中的一部分或大部分奧氏體會發生馬氏體轉變，變成馬氏體組織。不銹鋼中馬氏體有兩種形態：體心立方的a'馬氏體，呈鐵磁性；六方結構的ε馬氏體，為非鐵磁性。由于ε馬氏體總是與a'馬氏體伴隨而出現，有人認為ε馬氏體是γ→a＇過程中的一種過渡相，也有人認為ε馬氏體是一種獨立相。

 馬氏體轉變受鋼的化學成(cheng)分、溫度(du)、冷變形量(liang)及變形速率的影響。

  曾(ceng)對不同成分(fen)(fen)的(de)(de)(de)(de)Fe-Mn-Cr-Ni合金的(de)(de)(de)(de)馬(ma)氏體相(xiang)(xiang)(xiang)(xiang)變(bian)進行(xing)過研究(jiu)（含0.03％C、0.01％～0.03％Si、0.006％～0.019％N、0.012％～0.10％Al）：含20％Mn的(de)(de)(de)(de)Fe-Mn合金自(zi)1050℃水(shui)冷至(zhi)室溫(wen)(wen)(wen)，發(fa)生(sheng)γ→E轉(zhuan)(zhuan)(zhuan)變(bian)，相(xiang)(xiang)(xiang)(xiang)約為(wei)40％，再冷卻至(zhi)-196℃，y相(xiang)(xiang)(xiang)(xiang)幾乎全(quan)部轉(zhuan)(zhuan)(zhuan)變(bian)為(wei)ε相(xiang)(xiang)(xiang)(xiang)，只生(sheng)成少量(liang)的(de)(de)(de)(de)α'相(xiang)(xiang)(xiang)(xiang)。成分(fen)(fen)為(wei)Fe-5％Mn-15％Cr-9％Ni合金自(zi)1050℃水(shui)冷至(zhi)室溫(wen)(wen)(wen)，10min后(hou)冷至(zhi)-196℃，不發(fa)生(sheng)馬(ma)氏體相(xiang)(xiang)(xiang)(xiang)變(bian)，仍為(wei)100％的(de)(de)(de)(de)y相(xiang)(xiang)(xiang)(xiang)；冷至(zhi)室溫(wen)(wen)(wen)，再在(zai)20℃下(xia)施(shi)以40％冷變(bian)形，將(jiang)發(fa)生(sheng)γ→ε＋α＇的(de)(de)(de)(de)轉(zhuan)(zhuan)(zhuan)變(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)量(liang)約為(wei)20％，其(qi)中(zhong)約2/3為(wei)ε相(xiang)(xiang)(xiang)(xiang)，1/3為(wei)α＇相(xiang)(xiang)(xiang)(xiang)；如果自(zi)1050℃水(shui)冷至(zhi)室溫(wen)(wen)(wen)后(hou)，再在(zai)-196℃下(xia)施(shi)以40％的(de)(de)(de)(de)冷變(bian)形，發(fa)生(sheng)γ→e＋α'的(de)(de)(de)(de)轉(zhuan)(zhuan)(zhuan)變(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)量(liang)近90％，其(qi)中(zhong)約1/4為(wei)ε相(xiang)(xiang)(xiang)(xiang)，3/4為(wei)a'相(xiang)(xiang)(xiang)(xiang)。成分(fen)(fen)為(wei)Fe-20％Cr-12％Ni的(de)(de)(de)(de)合金自(zi)1050℃水(shui)冷，10min后(hou)冷至(zhi)-196℃，不發(fa)生(sheng)馬(ma)氏體相(xiang)(xiang)(xiang)(xiang)變(bian)，冷至(zhi)室溫(wen)(wen)(wen)在(zai)20℃下(xia)施(shi)以40％的(de)(de)(de)(de)冷變(bian)形，僅發(fa)生(sheng)γ→E轉(zhuan)(zhuan)(zhuan)變(bian)，相(xiang)(xiang)(xiang)(xiang)約為(wei)10％；如果冷至(zhi)室溫(wen)(wen)(wen)后(hou)再在(zai)-196℃下(xia)施(shi)以40％的(de)(de)(de)(de)冷變(bian)形，將(jiang)發(fa)生(sheng)γ→ε＋α轉(zhuan)(zhuan)(zhuan)變(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)量(liang)約為(wei)55％，15％為(wei)ε相(xiang)(xiang)(xiang)(xiang)，40％為(wei)α'相(xiang)(xiang)(xiang)(xiang)。

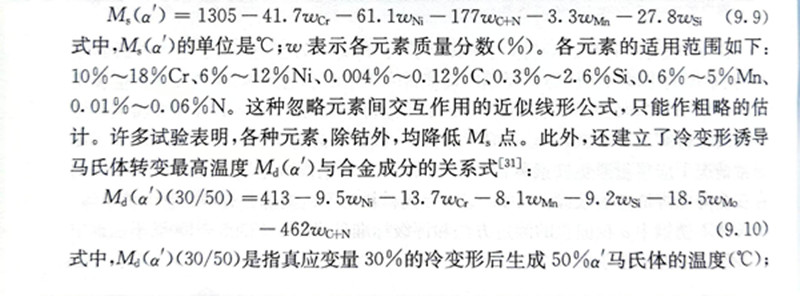

對(dui)于奧(ao)氏體不銹鋼的(de)馬氏體轉變的(de)臨界溫度M3，已建(jian)立起若干(gan)Ms，點（a'）與合金成分關系(xi)的(de)經驗公式(shi)，下面是其中(zhong)的(de)一個表達式(shi)：

  上面兩個公式說明(ming)，奧氏(shi)體不銹(xiu)鋼中合金元素含量越高，馬(ma)氏(shi)體點就越低，馬(ma)氏(shi)體轉變就越不容易發生(sheng)。

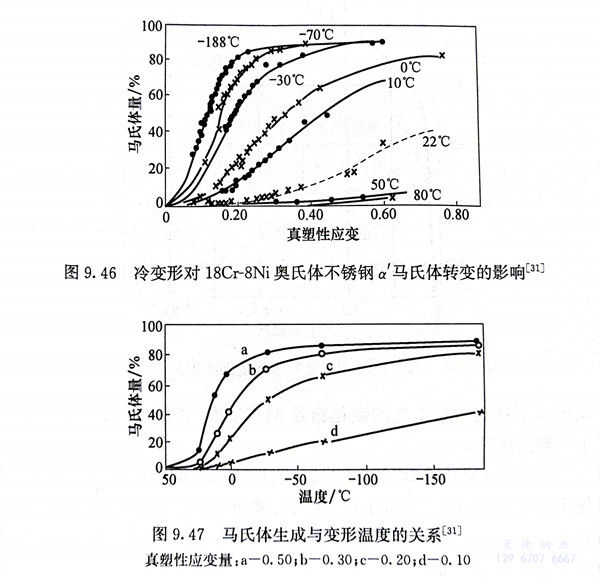

   在18Cr-8Ni奧氏體不銹鋼中，α'馬氏體形成量隨冷變形量加大和變形溫度降低而增多，如圖9.46和圖9.47所示。可以看出，在每一變形溫度下，α'馬氏體含量隨冷變形量加大而增長到一定數值后將趨于飽和。隨變形溫度的降低，在同樣變形量的條件下，α'馬氏體的生成量增加，其增加也有一個飽和值，亦即無論采取什么措施，不可能完全轉變為馬氏體。這種奧氏體穩定化受多種因素影響，除合金成分和晶粒度等內在因素外，還有奧氏體化溫度、冷卻速率等外界因素。

 變(bian)形(xing)速(su)率對馬氏體(ti)轉(zhuan)變(bian)的影響主(zhu)要(yao)是變(bian)形(xing)發熱導致材料溫度上升的作(zuo)用(yong)，即(ji)變(bian)形(xing)速(su)率越高(gao)，材料溫度也越高(gao)，因而α'馬氏體(ti)的生成量也越少。
