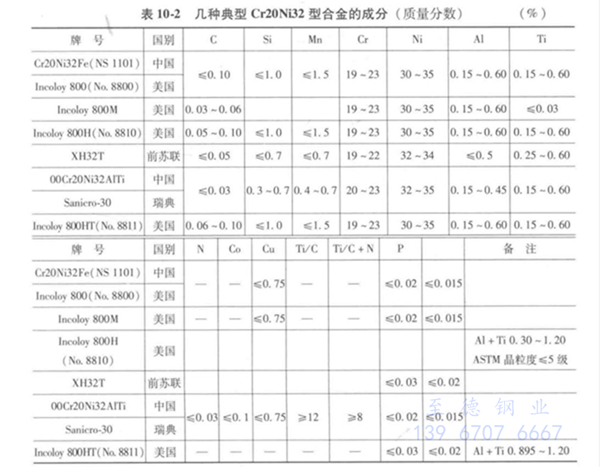

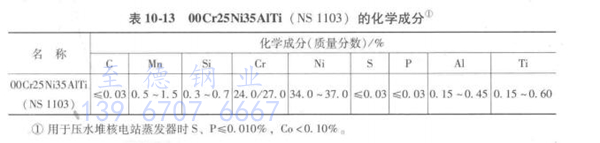

耐(nai)(nai)蝕合金主要是指(zhi)鐵鎳基(ji)耐(nai)(nai)蝕合金 Ni≥30% ,Ni+Fe≥60% ,和鎳基(ji)耐(nai)(nai)蝕合金 Ni≥50% 。
根據研究鎳、鉻對Ni-Fe-Cr合金(jin)耐(nai)應(ying)力(li)腐(fu)蝕性(xing)能的(de)影(ying)響的(de)大量實驗(yan)結果,國內(nei)20世紀70年代發展了一種(zhong)含氯離子和(he)氧的(de)高溫水(shui)中耐(nai)應(ying)力(li)腐(fu)蝕性(xing)能優于(yu)18-8型(xing)不銹(xiu)鋼和(he)00Cr20Ni32Fe(Incoloy 800)、0Cr15Ni75Fe(Inconel 600)的(de)新(xin)合金(jin)(新(xin)13號),此(ci)合金(jin)在(zai)含1%和(he)10%NaOH的(de)高溫水(shui)中也(ye)(ye)具(ju)有良好的(de)性(xing)能,它是(shi)一種(zhong)適(shi)于(yu)壓水(shui)堆核電站蒸發器的(de)新(xin)型(xing)材(cai)料,也(ye)(ye)適(shi)用于(yu)Cr18-Ni8型(xing)奧氏體不銹(xiu)鋼易產生(sheng)應(ying)力(li)腐(fu)蝕的(de)化(hua)工、石化(hua)等環(huan)境中的(de)各種(zhong)熱交(jiao)換器等設備(bei)。
一(yi)、耐腐(fu)蝕性能
1. 全面腐蝕

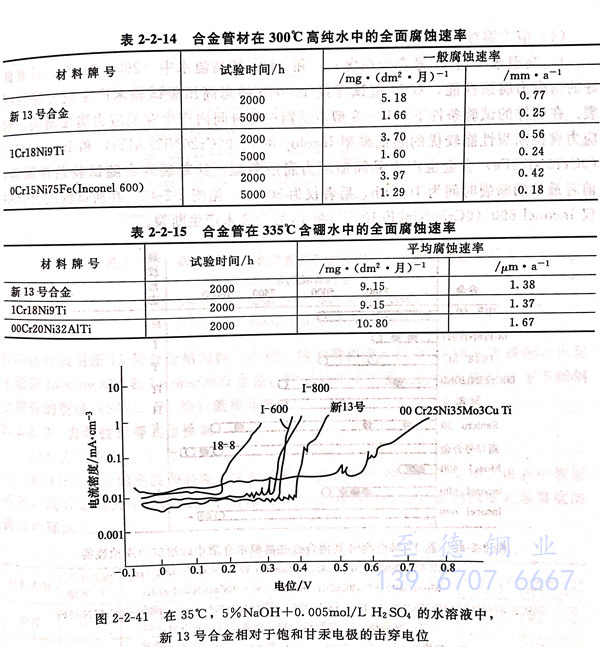

在壓(ya)(ya)水(shui)(shui)堆(dui)高溫水(shui)(shui)介質中(zhong)(zhong),合(he)金和不(bu)銹鋼的全(quan)(quan)面(mian)(mian)腐(fu)蝕(shi)性能(neng)(neng)也是一(yi)重要(yao)技術指標,耐(nai)(nai)全(quan)(quan)面(mian)(mian)腐(fu)蝕(shi)性能(neng)(neng)好壞是影響一(yi)、二回(hui)路系統工作(zuo)介質污(wu)染程度的關鍵數(shu)據。新13號合(he)金在高溫水(shui)(shui)中(zhong)(zhong)的全(quan)(quan)面(mian)(mian)腐(fu)蝕(shi)性能(neng)(neng)數(shu)據如下表,數(shu)據表明它(ta)的耐(nai)(nai)全(quan)(quan)面(mian)(mian)腐(fu)蝕(shi)性能(neng)(neng)接近于18-8、00Cr20Ni32AlTi、0Cr15Ni75Fe,完全(quan)(quan)可滿足壓(ya)(ya)水(shui)(shui)堆(dui)核電站(zhan)蒸(zheng)發器(qi)對材料耐(nai)(nai)全(quan)(quan)面(mian)(mian)腐(fu)蝕(shi)性能(neng)(neng)的要(yao)求(qiu)。
2. 點蝕(shi)
在35℃,5%NaCl+0.005mol/L 硫酸的水溶液中測得的新13號合金的點蝕擊穿電位時間結果,與在同樣條件下試驗的其他合金比較,新13號的耐點蝕性能優于18-8型不銹鋼,也優于00Cr20Ni32AlTi(I-800)和0Cr15Ni75Fe(I-600)合金。在40℃,10%FeCl3+0.05mol/L HCl的試驗也證實了上述試驗結果。在pH=7的含硼高溫水中,經4000~5000h試驗未見新13號合金產生點蝕。
3. 晶間腐(fu)蝕
在嚴格控制合金中的C≤0.03%,Ti/C≥8,并具有細微組織結果的前提下,新13號合金可通過GB 1223-84 規定的方法檢驗;在含硼為700~800ppm,H2為10~80g/kg水、Li為1.6~2.4mg/L、pH=7、溫度為335℃的動水回路中,以及pH=7、300℃高純水中,敏化態合金管和管材焊接接頭均未見晶間腐蝕現象。然而由于合金含碳量很低,在管材生產過程中,當采用不恰當的潤滑和脫脂工藝時,此合金易通過熱處理而滲碳,這種滲碳層在酸洗時會產生晶間腐蝕,應予以注意。
4. 應力(li)腐蝕(shi)
a. 高(gao)溫水(shui)

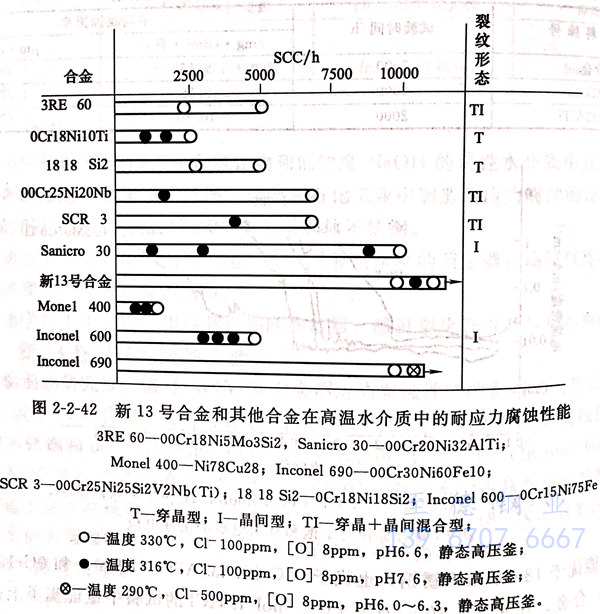

新(xin)13號(hao)合金在(zai)含氯離子和氧的(de)高溫水中(zhong)(290~316℃)具(ju)有良好(hao)的(de)耐(nai)力(li)(li)腐(fu)蝕(shi)(shi)性(xing)(xing)能(neng),雙(shuang)U型(xing)(xing)(xing)試樣(yang)經10000小時(shi)靜態高壓釜試驗結(jie)果未產(chan)生(sheng)(sheng)應(ying)力(li)(li)腐(fu)蝕(shi)(shi)斷(duan)(duan)(duan)裂(lie)。在(zai)同樣(yang)的(de)試驗條(tiao)件下,18-8型(xing)(xing)(xing)不銹鋼在(zai)短時(shi)間(jian)(jian)(jian)內(nei)產(chan)生(sheng)(sheng)擊穿晶應(ying)力(li)(li)腐(fu)蝕(shi)(shi)斷(duan)(duan)(duan)裂(lie),耐(nai)應(ying)力(li)(li)腐(fu)蝕(shi)(shi)斷(duan)(duan)(duan)裂(lie)性(xing)(xing)能(neng)較優(you)的(de)超低碳(tan)型(xing)(xing)(xing)Incloy800 (00Cr20Ni32AlTi)和Inconel600 (0Cr15Ni75Fe)合金也產(chan)生(sheng)(sheng)晶間(jian)(jian)(jian)型(xing)(xing)(xing)應(ying)力(li)(li)腐(fu)蝕(shi)(shi)斷(duan)(duan)(duan)裂(lie),其斷(duan)(duan)(duan)裂(lie)壽命隨(sui)試驗條(tiao)件而異,前者最長的(de)斷(duan)(duan)(duan)裂(lie)時(shi)間(jian)(jian)(jian)為(wei)10000小時(shi),后(hou)者僅(jin)為(wei)5000小時(shi)。在(zai)所(suo)試驗的(de)合金中(zhong)僅(jin)Inconel690 (0Cr30Ni60Fe10)與(yu)新(xin)13號(hao)合金未產(chan)生(sheng)(sheng)斷(duan)(duan)(duan)裂(lie)。
b. 含NaOH的高溫水

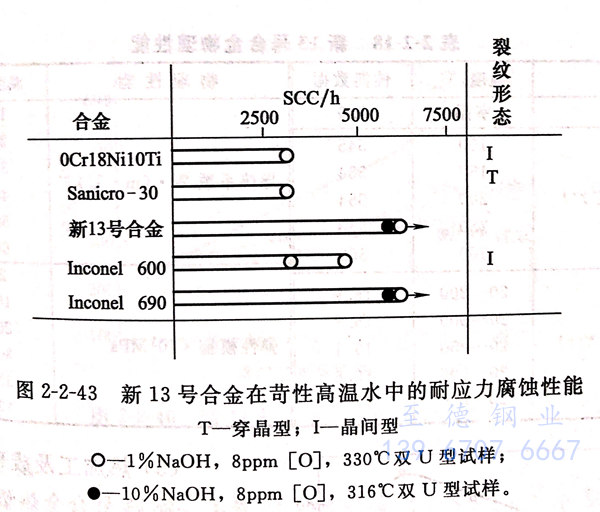

在兩種含NaOH高溫水中,新13號合金的應力腐蝕性能見圖 2-2-43。在含1%NaOH、8ppm 氧的高溫水中,新13號合金 5000小時試驗后未產生應力腐蝕,而18-8型不銹鋼、低碳 Incoloy800 和Inconel600 合金均產生應力腐蝕斷裂。在含 10% NaOH、8ppm 氧的高溫水中, 合(he)金(jin)(jin)產生嚴重潰爛和點蝕,而新13號合(he)金(jin)(jin)即不(bu)產生應力腐(fu)(fu)蝕,也不(bu)產生其他形式的局部腐(fu)(fu)蝕。
圖(tu) 2-2-42 和 圖(tu) 2-2-43 的(de)試驗結果表(biao)明(ming),新(xin)13號合金的(de)應(ying)(ying)力(li)腐蝕(shi)(shi)(shi)性(xing)能可與Inconel690 (0Cr30Ni60Fe10)相媲美。用新(xin)13號合金、18-8不(bu)(bu)銹鋼、超(chao)低碳Incoloy(00Cr20Ni32AlTi)以及Inconel 600等材料(liao)的(de)管材制(zhi)造的(de)蒸發器模擬體,經(jing)長期運行表(biao)明(ming)新(xin)13號合金耐蝕(shi)(shi)(shi)性(xing)(點蝕(shi)(shi)(shi)、應(ying)(ying)力(li)腐蝕(shi)(shi)(shi)等)遠優于(yu)18-8不(bu)(bu)銹鋼,也優于(yu)低碳Incoloy800和Inconel600合金,特別是并不(bu)(bu)承受工作應(ying)(ying)力(li)的(de)18-8型不(bu)(bu)銹鋼支撐管的(de)腐蝕(shi)(shi)(shi)(SCC、PC等)破損非常嚴重。
二、力學性能等其(qi)他(ta)性能
1. 力學性(xing)能

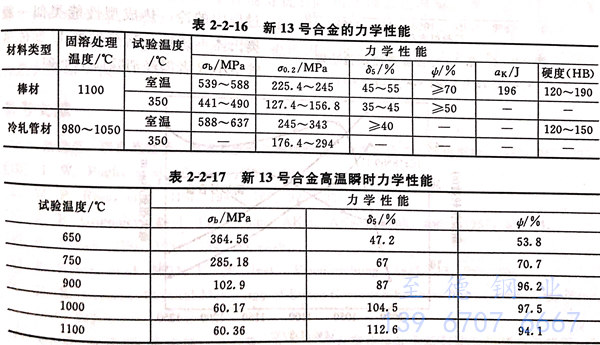

新13號合金的室溫和高溫力學性能如下表,由表中數據可知,此合金的力學性能接近于超低碳Incoloy800合金,且隨固溶處理溫度的提高而降低。
2. 物理(li)性能

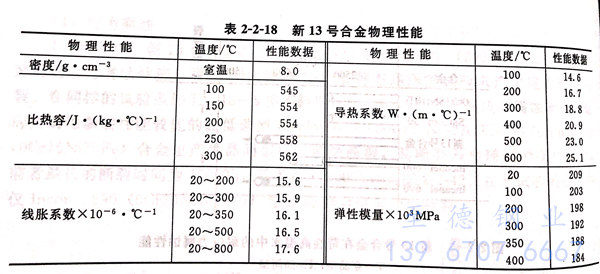

新13號合金的(de)物(wu)理性能見表(biao) 2-2-18
3. 熱(re)加工及成型(xing)性(xing)能

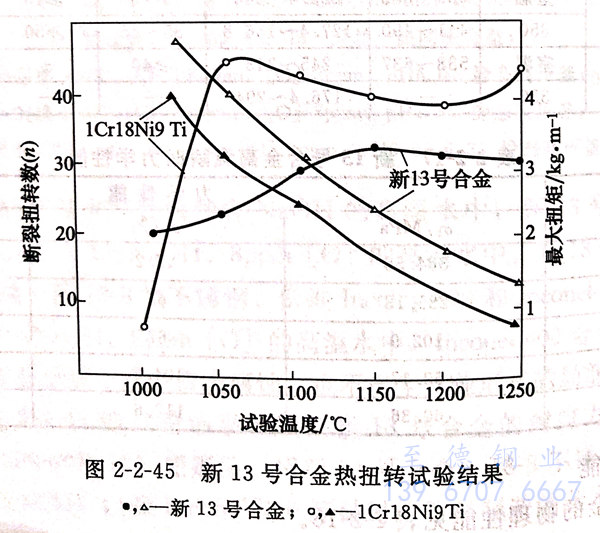

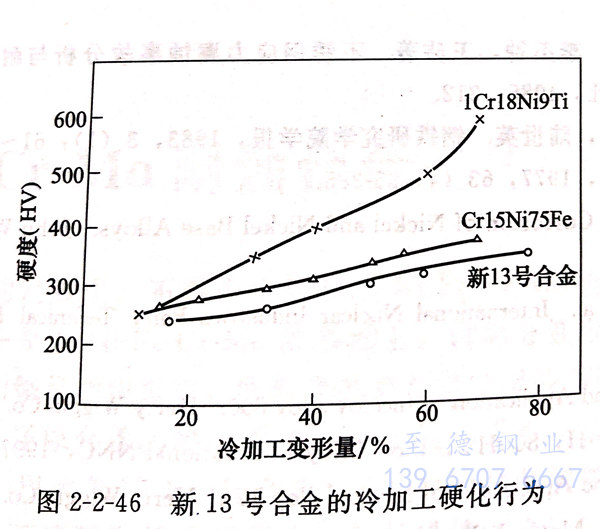

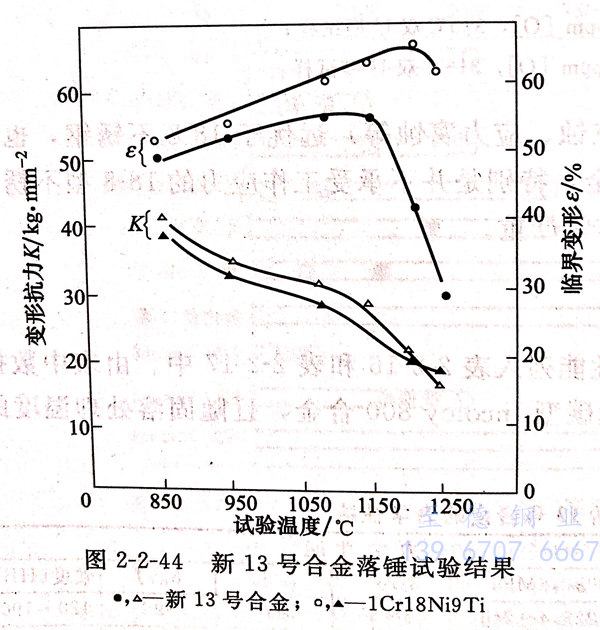

新13號合(he)金(jin)(jin)的(de)熱(re)塑性試驗結果見圖(tu)(tu) 2-2-44 和 圖(tu)(tu) 2-2-45 。盡(jin)管此合(he)金(jin)(jin)較1Cr18Ni9Ti不(bu)銹鋼(gang)稍(shao)低(di),但仍具有良好的(de)熱(re)變形性能,易于熱(re)加(jia)工。實(shi)驗室試驗和生(sheng)產實(shi)踐表明(ming),合(he)金(jin)(jin)適宜的(de)段、軋熱(re)加(jia)工溫度為1000~1150℃。新13號合(he)金(jin)(jin)易于冷加(jia)工,其冷作硬化傾向低(di)于1Cr18Ni9Ti,見圖(tu)(tu) 2-2-46 。在設置制造過程(cheng)中的(de)冷、熱(re)成型性能類似一(yi)般(ban)奧氏體(ti)不(bu)銹鋼(gang),其蒸發器U型傳熱(re)管中小R者需經消除應力處理。
4. 焊(han)接性能(neng)
此(ci)合(he)金(jin)可焊(han)(han)性低于18-8不(bu)銹(xiu)鋼,但當選用的(de)填充(chong)金(jin)屬(shu)合(he)金(jin)焊(han)(han)接工藝時可獲得滿意的(de)焊(han)(han)接結果。此(ci)合(he)金(jin)的(de)抗裂(lie)性能與(yu)00Cr20Ni32AlTi和(he)0Cr15Ni75Fe相(xiang)當。為了(le)獲得良好的(de)可焊(han)(han)性并(bing)保(bao)證合(he)金(jin)的(de)優(you)良耐應(ying)力腐蝕性能,合(he)金(jin)中(zhong)的(de)雜質磷量應(ying)嚴加控制。此(ci)合(he)金(jin)可采用焊(han)(han)接不(bu)銹(xiu)鋼的(de)通用方法(fa)進行焊(han)(han)接,無特(te)殊困(kun)難。
5. 熱處理工藝
此合金熱(re)處理工(gong)藝(yi)簡單,經固(gu)溶處理后(hou)快冷(leng)即可(ke),但蒸發器中(zhong)U型傳(chuan)熱(re)管彎曲半(ban)徑較大者也(ye)需要進行消除(chu)應力處理。
三(san)、應用
新13號合(he)金耐蝕(shi)、力學性能等優良(liang),熱處理工藝(yi)簡(jian)單(dan),冷、熱加工,焊接(jie)等工藝(yi)性能良(liang)好,可(ke)以生產(chan)板(ban)、管、絲(si)、帶(dai)、鍛件(jian)等冶金產(chan)品。此合(he)金主要用于壓水堆(dui)核電廠的蒸汽發(fa)生器(qi)的傳熱管,也(ye)可(ke)用于化學、石(shi)化等工業中(zhong)耐應(ying)力腐(fu)蝕(shi)的各(ge)種熱交換(huan)器(qi)等換(huan)熱設(she)備。
