1. 再沸(fei)器的(de)分類
①. 再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)也稱重(zhong)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)，是使液體(ti)再(zai)一(yi)次汽(qi)化(hua)的(de)(de)設備(bei)。它的(de)(de)結構與冷凝(ning)(ning)器(qi)(qi)(qi)(qi)差不(bu)多，不(bu)過(guo)冷凝(ning)(ning)器(qi)(qi)(qi)(qi)是用(yong)來降(jiang)溫(wen)的(de)(de)，而(er)再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)是用(yong)來升溫(wen)汽(qi)化(hua)的(de)(de)。再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)是一(yi)個能(neng)夠(gou)交換熱(re)量，同時有汽(qi)化(hua)空間的(de)(de)一(yi)種(zhong)特(te)殊換熱(re)器(qi)(qi)(qi)(qi)。再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)多與分(fen)餾塔合(he)用(yong)，再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)中(zhong)物料液位(wei)和分(fen)餾塔液位(wei)在同一(yi)高度。從(cong)塔底線提供液相進入(ru)再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)中(zhong)。通常在再(zai)沸(fei)(fei)(fei)器(qi)(qi)(qi)(qi)中(zhong)有部分(fen)液相被(bei)汽(qi)化(hua)。被(bei)汽(qi)化(hua)的(de)(de)兩相流(liu)回(hui)(hui)到(dao)分(fen)餾塔中(zhong)，返回(hui)(hui)塔中(zhong)的(de)(de)氣相組分(fen)向上通過(guo)塔盤，液相組分(fen)回(hui)(hui)到(dao)塔底。由于(yu)靜(jing)壓差的(de)(de)作用(yong)，塔底將(jiang)會不(bu)斷補(bu)充(chong)被(bei)蒸發掉(diao)的(de)(de)那部分(fen)液位(wei)。

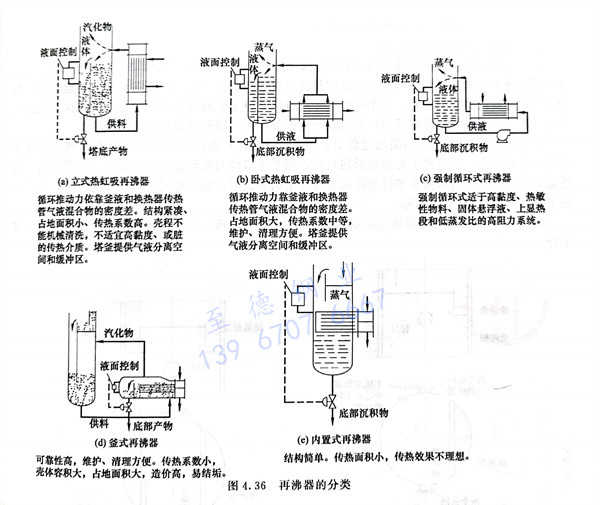

②. 再(zai)沸(fei)器分立式(shi)(shi)(shi)和(he)臥(wo)式(shi)(shi)(shi)兩種。立式(shi)(shi)(shi)再(zai)沸(fei)器包括熱(re)虹吸式(shi)(shi)(shi)、強(qiang)制循環式(shi)(shi)(shi)。臥(wo)式(shi)(shi)(shi)再(zai)沸(fei)器包括熱(re)虹吸式(shi)(shi)(shi)、強(qiang)制循環式(shi)(shi)(shi)、釜式(shi)(shi)(shi)、內置式(shi)(shi)(shi)，如圖4.36所示(shi)。
2. 再沸器(qi)的安裝工藝
①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管道(dao)的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

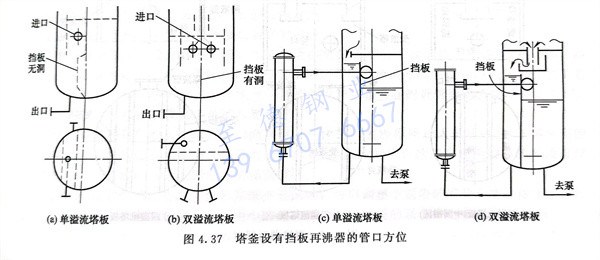

②. 如果塔(ta)釜設(she)有(you)擋板(ban)，擋板(ban)上沒有(you)開孔的單溢(yi)流塔(ta)板(ban)，再沸器返回塔(ta)的管口(kou)應位于降液管一側(ce)，即與塔(ta)底再沸器的液相管同側(ce)，最(zui)好平行于擋板(ban)，見圖4.37（a）。圖4.37（b）為雙溢(yi)流塔(ta)與再沸器連(lian)接的進(jin)出管口(kou)方位示意圖。
3. 再沸器(qi)返回管口方位(wei)設(she)計(ji)

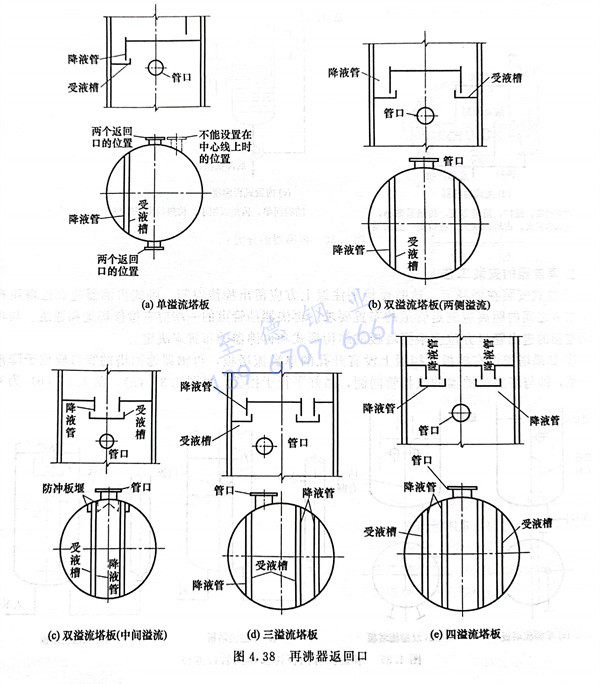

①. 例單溢(yi)流(liu)塔板的(de)再沸(fei)器油氣返(fan)(fan)回口。如(ru)圖4.38（a）所示，返(fan)(fan)回口應設(she)在塔中心線上，并與受(shou)液槽平行布(bu)(bu)置(zhi)。如(ru)果不能(neng)，就設(she)在與受(shou)液槽平行的(de)另一側，當有兩個(ge)再沸(fei)器返(fan)(fan)回時，兩個(ge)管口均與受(shou)液槽平行布(bu)(bu)置(zhi)，兩個(ge)管口呈相對方向，避(bi)免吹開受(shou)液槽即封(feng)盤上的(de)液體導致封(feng)閉失敗。單溢(yi)流(liu)塔板的(de)再沸(fei)器返(fan)(fan)回口若(ruo)設(she)置(zhi)于(yu)封(feng)盤的(de)下方，則任何方位皆可。
②. 雙溢(yi)流(liu)(liu)塔板(ban)的再沸器油氣返(fan)回口。如(ru)圖4.38（b）所(suo)示(shi)，返(fan)回口應設(she)在與塔受(shou)液槽(cao)平行的塔中心線上(shang)，當(dang)有兩(liang)個(ge)再沸器返(fan)回口時(shi)，兩(liang)個(ge)管(guan)口均(jun)與受(shou)液槽(cao)平行布(bu)置(zhi)并呈相(xiang)反方向(xiang)。兩(liang)邊溢(yi)流(liu)(liu)時(shi)，管(guan)口應與降(jiang)流(liu)(liu)管(guan)平行且距離相(xiang)等。中間溢(yi)流(liu)(liu)時(shi)，管(guan)口應與降(jiang)流(liu)(liu)管(guan)平行且置(zhi)于受(shou)液槽(cao)稍下方，如(ru)圖4.38（c）所(suo)示(shi)。
③. 三溢流塔(ta)板(ban)的再沸器(qi)油(you)氣返(fan)回口(kou)如圖4.38（d）所示。管口(kou)應設(she)在(zai)受(shou)液槽(cao)之間，并與其平行。
④. 四溢(yi)流塔板(ban)的再沸器油(you)氣返回口如圖(tu)4.38（e）所示。管口應設在(zai)受液槽之間(jian)，并與其(qi)平行。
4. 再沸(fei)器進料管口(kou)方位設計

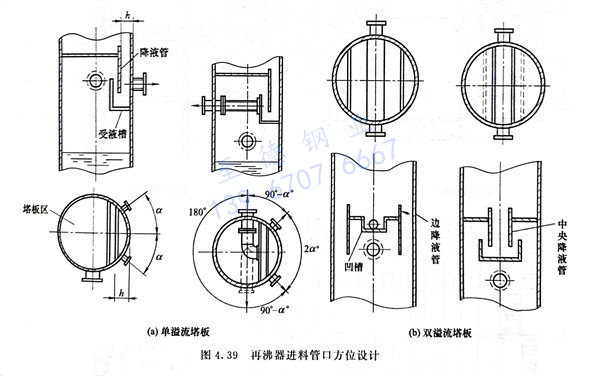

①. 對于單溢流塔板，如圖(tu)4.39（a）左(zuo)圖(tu)所(suo)示(shi)，管口可設在2a范圍內(nei)(nei)，亦可利用內(nei)(nei)部管子轉(zhuan)至圖(tu)4.39（b）右圖(tu)所(suo)示(shi)180°的范圍內(nei)(nei)。
②. 對于雙溢(yi)流(liu)塔板，圖(tu)4.39（b）左(zuo)圖(tu)所示為邊降液(ye)式，管口從凹槽端(duan)引出。圖(tu)4.39（b）右圖(tu)所示為中間(jian)降液(ye)，管口開(kai)在塔中心(xin)線上。上述兩種情(qing)況(kuang)在塔槽較大時兩端(duan)同時裝管口，引出外部配管采用對稱配管。
③. 再沸器進料口(kou)也常由塔(ta)底(di)部(bu)引出。若底(di)部(bu)有底(di)部(bu)擋板存(cun)在時，管(guan)(guan)口(kou)通常設置于(yu)塔(ta)底(di)抽出管(guan)(guan)口(kou)及液位計管(guan)(guan)口(kou)的相反側(ce)。
