香蕉视频app破解码

00Cr17Ni14Mo2 (316LUG)

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹鋼(gang)基礎上，通過(guo)提高鎳含量和(he)降(jiang)低(di)鋼(gang)中(zhong)(zhong)的(de)(de)磷含量，從而提高了鋼(gang)在尿素生產環境中(zhong)(zhong)的(de)(de)耐均(jun)勻腐(fu)蝕，耐選擇性(xing)腐(fu)蝕和(he)耐晶間腐(fu)蝕性(xing)能所(suo)形成(cheng)的(de)(de)新鋼(gang)種(zhong)。此鋼(gang)已(yi)成(cheng)為(wei)尿素生產裝置的(de)(de)關鍵材料。

一、化學成分

 （尿素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的化學成(cheng)分見(jian)表 1-174 。

二、力(li)學性能

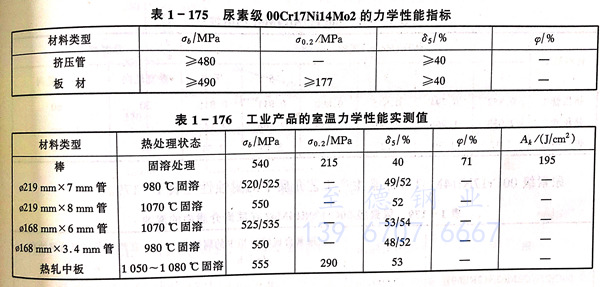

  （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼(gang)技術條件的室溫力學性能指標見表 1-175 。工業(ye)產品實測(ce)值見表 1-176 。

三(san)、高溫拉伸性能

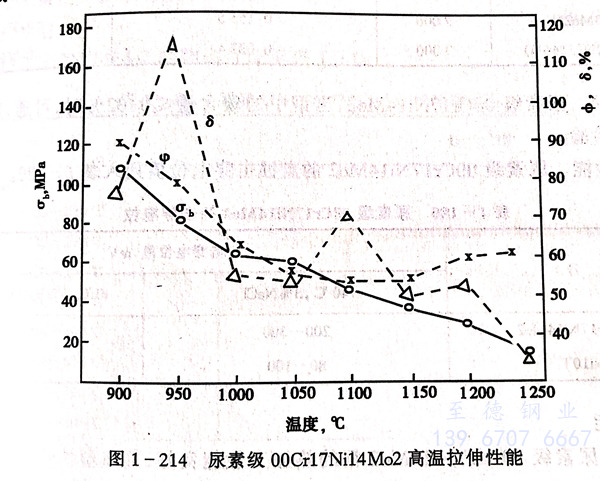

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的(de)高溫瞬時拉伸性能見圖(tu) 1-214 。

四、耐蝕性能

  a. 均勻(yun)腐蝕

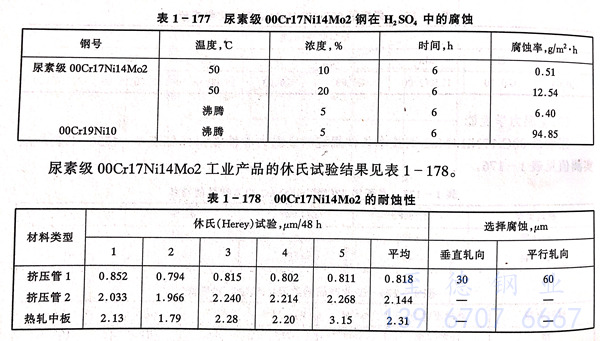

   在硫酸環境下鋼的性(xing)能見表(biao) 1-177 。

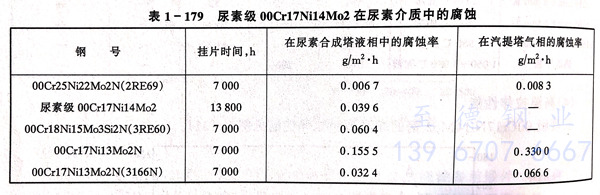

（00Cr17Ni14Mo2）316LUG不銹鋼(gang) 在尿素生產工藝(yi)介質中的(de)耐蝕(shi)性見表 1-179 。

  b. 晶(jing)間(jian)腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當(dang)鋼中(zhong)的碳含量(liang)≤0.02%時(shi)，可通過所有的最腐蝕試方法(fa)檢(jian)驗(yan)。

  c. 耐點蝕性能

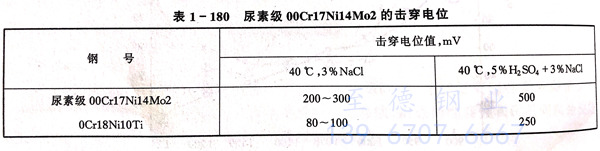

（尿素級(ji)00Cr17Ni14Mo2）316LUG不(bu)銹鋼的點蝕擊穿(chuan)電位值列人表1-180。

五、工藝性能

  a. 熱加工

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的熱(re)加(jia)工(gong)性(xing)能良(liang)好，其熱(re)塑性(xing)較304L不銹鋼(gang)稍低，變形(xing)抗力(li)稍高。鋼(gang)的適宜鍛(duan)、軋(ya)溫度為950~1300℃，熱(re)加(jia)工(gong)加(jia)熱(re)溫度以1150~1200℃ 為宜，熱(re)穿孔的適宜加(jia)熱(re)溫度為1100~1150℃。

  b. 冷加工

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的冷加(jia)工特性同于316L不銹鋼。

 c. 熱處理

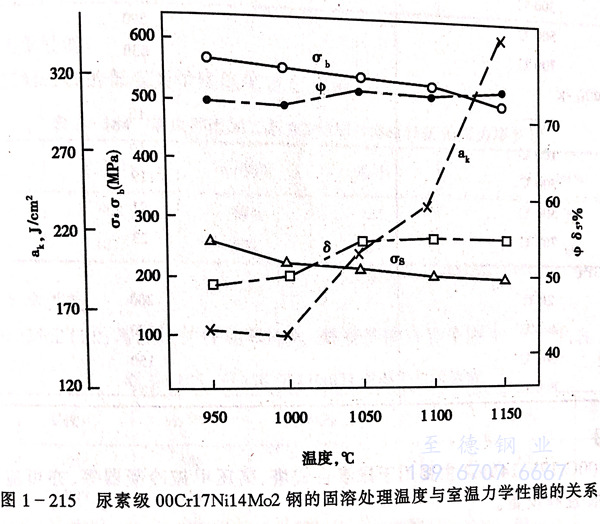

  （尿素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的固溶(rong)處理(li)溫(wen)度為1050~1100℃，固溶(rong)溫(wen)度對室溫(wen)力學性能的影響(xiang)見圖1-215。

  d. 焊接

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼具有良好的焊(han)(han)接性(xing)能(neng)，可采用各種焊(han)(han)接方(fang)法(fa)進行焊(han)(han)接，焊(han)(han)接材料為00Cr25Ni22Mn4Mo2N，焊(han)(han)后不需熱處理，其焊(han)(han)后的耐蝕性(xing)和力學性(xing)能(neng)近于(yu)母材，可滿足尿素(su)生產設備的技術要求(qiu)。

六、物(wu)理性能

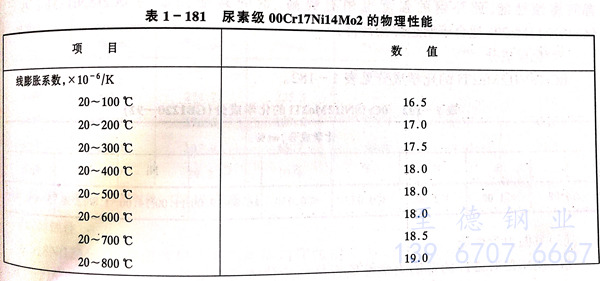

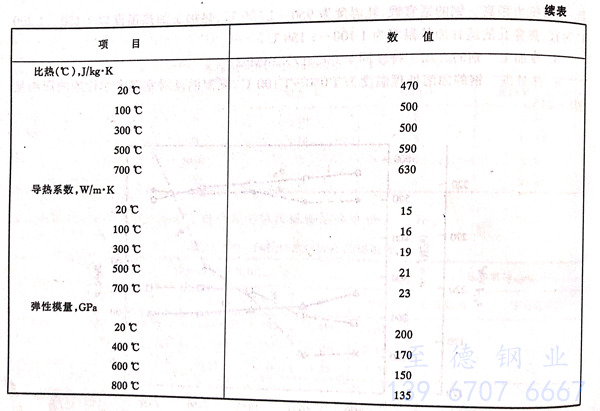

 （尿素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的物(wu)理(li)性能見表1-181。

七、應用

 （尿素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼主要(yao)用于(yu)尿素(su)合成塔(ta)，高(gao)壓甲胺冷凝(ning)器等，亦(yi)可應用其(qi)他化學加工(gong)工(gong)業的裝置和設備。
