不銹(xiu)鋼化學著色配方 2 (見表8-9)的說明
本配方由湖南工程學院應用化(hua)學系 肖鑫、郭賢烙(luo)、鐘萍、易翔、魏(wei)成亮、于華(hua)等(deng)人提出。
1. 添加劑的影響(xiang)
①. 硫(liu)酸鋅(xin)
可加快(kuai)著(zhu)色(se)速率和降(jiang)低著(zhu)色(se)溫(wen)度，改善(shan)膜(mo)層質(zhi)量(liang)，色(se)澤(ze)均勻，光(guang)亮(liang)平整，重(zhong)現(xian)性較好，以3~6g/L為(wei)宜，過低，著(zhu)色(se)膜(mo)光(guang)澤(ze)和重(zhong)現(xian)性不理(li)想，過高，色(se)澤(ze)、光(guang)亮(liang)度、重(zhong)現(xian)性較差。
②. XHGA是過渡(du)元素的無機鹽，能改善(shan)著色膜的色澤和重(zhong)現性。
XHG-A的含量(liang)以(yi)4~10g/L為(wei)宜，色(se)澤均勻，光亮度好(hao)(hao)。含量(liang)6~8g/L時(shi)著色(se)15min膜層為(wei)金黃色(se)，且重現性好(hao)(hao)。含量(liang)過高(gao)或過低，鮮艷度不理想。
③. XHGB是含鉬化合物，能改善著色(se)膜的(de)光澤(ze)，XHGB含量(liang)以2~6g/L為宜，色(se)澤(ze)均(jun)勻鮮艷，光亮度好。
2. 鉻酐(gan)和硫酸含(han)量的影響

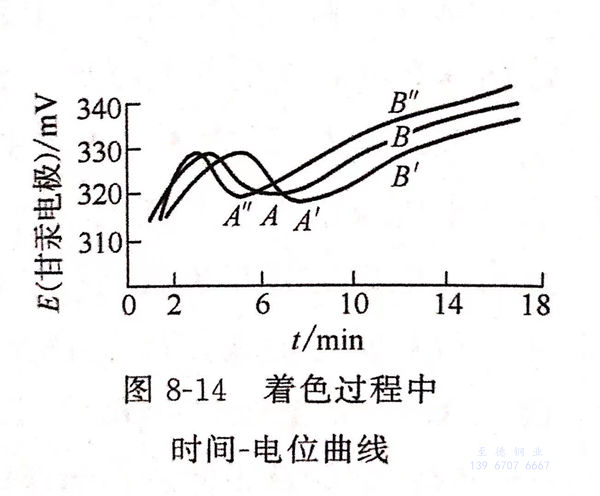

鉻(ge)酐(gan)含量(liang)在240~280g/L, 硫(liu)酸含量(liang)在 220~300mL/L范圍內均(jun)可(ke)獲得(de)色(se)澤(ze)均(jun)勻(yun)鮮(xian)艷、裝飾(shi)性較(jiao)強的著(zhu)(zhu)色(se)膜。當鉻(ge)酸濃(nong)(nong)度(du)不(bu)變(bian)時(shi)，減少硫(liu)酸濃(nong)(nong)度(du)，時(shi)間(jian)－電(dian)位曲線A'B'右移，見圖8-14,著(zhu)(zhu)色(se)的起始電(dian)位推遲，且獲得(de)所需(xu)顏色(se)對應的時(shi)間(jian)延長(chang)，其彩色(se)膜的色(se)差較(jiao)明顯。而硫(liu)酸濃(nong)(nong)度(du)不(bu)變(bian)，增大鉻(ge)酐(gan)濃(nong)(nong)度(du)時(shi)，其時(shi)間(jian)－電(dian)位曲線A"B”左移，說明著(zhu)(zhu)色(se)速(su)率加快。但鉻(ge)酐(gan)濃(nong)(nong)度(du)過(guo)高，會使(shi)化學著(zhu)(zhu)色(se)顏色(se)難以控制，且色(se)澤(ze)較(jiao)深，光澤(ze)欠(qian)佳。
3. 電位－時間曲線AB
采(cai)用甘汞電極和待著色(se)(se)(se)(se)不銹鋼(gang)作(zuo)正、負極，用數字電壓表(biao)在最佳工藝配方(fang)（鉻酐270g/L,硫酸(suan)240mL/L,硫酸(suan)鋅(xin)3g/L,XHG-A7g/L,XHG-B3.5g/L,溫(wen)度60℃)著色(se)(se)(se)(se)液中測定著色(se)(se)(se)(se)過程中不銹鋼(gang)表(biao)面電極電位與時間(jian)的(de)曲線AB.曲線拐(guai)點A為起色(se)(se)(se)(se)電位，B為某種顏色(se)(se)(se)(se)的(de)著色(se)(se)(se)(se)電位。著色(se)(se)(se)(se)電位差ΔE=EB-EA,本工藝ΔE=7~8mV,呈(cheng)(cheng)(cheng)藍色(se)(se)(se)(se)；ΔE=13~15mV,呈(cheng)(cheng)(cheng)金黃(huang)色(se)(se)(se)(se)；ΔE=18~19mV,呈(cheng)(cheng)(cheng)紅色(se)(se)(se)(se)；ΔE=22mV,呈(cheng)(cheng)(cheng)綠色(se)(se)(se)(se)；ΔE=24mV,呈(cheng)(cheng)(cheng)黃(huang)綠色(se)(se)(se)(se)。因此，要獲得理想的(de)著色(se)(se)(se)(se)膜，控(kong)制(zhi)著色(se)(se)(se)(se)時間(jian)及(ji)其對應(ying)的(de)著色(se)(se)(se)(se)電位差是非常重要的(de)。
4. 著(zhu)色液溫度
低于(yu)50℃,著(zhu)(zhu)色(se)速(su)率很慢，很難著(zhu)(zhu)上滿意的顏色(se)。升高退(tui)度，著(zhu)(zhu)色(se)速(su)率加快。溫(wen)度控(kong)制在(zai)55~70℃為宜。
5. 著色時間
在(zai)60℃恒(heng)溫條件下，著(zhu)色(se)(se)(se)(se)(se)時間在(zai)5~26min,可獲得茶色(se)(se)(se)(se)(se)一(yi)(yi)(yi)藍色(se)(se)(se)(se)(se)一(yi)(yi)(yi)橙色(se)(se)(se)(se)(se)－金黃(huang)色(se)(se)(se)(se)(se)一(yi)(yi)(yi)紅(hong)色(se)(se)(se)(se)(se)一(yi)(yi)(yi)綠色(se)(se)(se)(se)(se)一(yi)(yi)(yi)黃(huang)綠色(se)(se)(se)(se)(se)系列顏色(se)(se)(se)(se)(se)。因此(ci)，控(kong)制一(yi)(yi)(yi)定(ding)的著(zhu)色(se)(se)(se)(se)(se)時間，能獲得重現性(xing)好的固(gu)定(ding)顏色(se)(se)(se)(se)(se)，且著(zhu)色(se)(se)(se)(se)(se)膜的色(se)(se)(se)(se)(se)澤均勻鮮艷，光亮(liang)度好。
6. 攪拌(ban)
著(zhu)色(se)(se)過程(cheng)中，加強攪拌著(zhu)色(se)(se)液(ye)，有(you)利于改(gai)善著(zhu)色(se)(se)膜色(se)(se)澤的均勻性，提(ti)高色(se)(se)澤重(zhong)現性。
7. 著(zhu)色膜(mo)性能

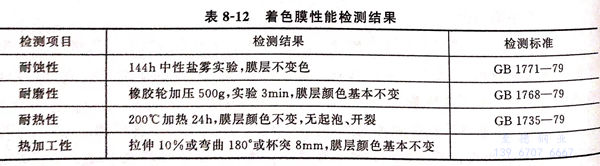

著(zhu)色膜性能檢測結果見表8-12.
8. 著色液(ye)使用(yong)壽(shou)命
采用(yong)2L著(zhu)色(se)(se)(se)液在（60±2)℃、著(zhu)色(se)(se)(se)時(shi)間為15min的條件下反復著(zhu)色(se)(se)(se)處(chu)理，直到著(zhu)色(se)(se)(se)膜色(se)(se)(se)澤不(bu)理想為一(yi)周期，補(bu)(bu)加100mL著(zhu)色(se)(se)(se)補(bu)(bu)加液（由鉻酐、硫酸、硫酸鋅及添加劑配成）重新(xin)實驗，共做4個(ge)周期，每個(ge)周期每升溶(rong)液可(ke)著(zhu)色(se)(se)(se)約0.9㎡,表明著(zhu)色(se)(se)(se)液使用(yong)壽命長，可(ke)調性好(hao)，工藝維護簡便(bian)，生產成本低。
