1. 馬氏體(ti)型耐熱(re)鋼焊接工藝(yi)要點

  ①. 常(chang)采用焊(han)(han)條電弧(hu)焊(han)(han)，氬弧(hu)焊(han)(han)和埋弧(hu)自動焊(han)(han) 不(bu)宜采用氣焊(han)(han)。

  ②. 應嚴格做(zuo)好(hao)焊(han)件(jian)的焊(han)前清(qing)理工作，保證焊(han)件(jian)、焊(han)材處于(yu)低氫狀態。

  ③. 宜采用較大的電(dian)流施焊，以減(jian)慢焊縫的冷卻速度。

  ④. 必須進行預熱。多層焊時，層間溫度保(bao)持在(zai)預熱溫度以(yi)上，且焊后應緩冷(leng)。

  ⑤. 焊后應待焊接(jie)接(jie)頭冷至(zhi)(zhi)100~150℃(對(dui)厚度小于(yu)10mm的焊件，可冷至(zhi)(zhi)室溫），保(bao)持1~2h,再(zai)進行回火處(chu)理。

  ⑥. 焊接工藝參數可參照馬氏體不銹鋼的焊接。

2. 焊(han)接材料的(de)選擇及預熱、焊(han)后回(hui)火規(gui)范

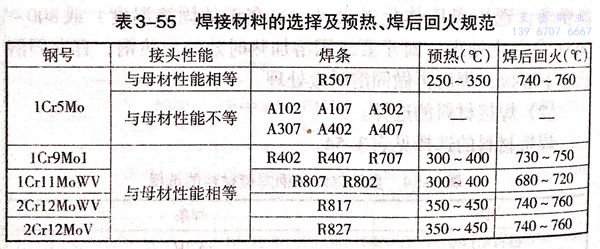

  焊接材料的選擇及預熱，焊后(hou)回火規(gui)范見(jian)表3-55.
