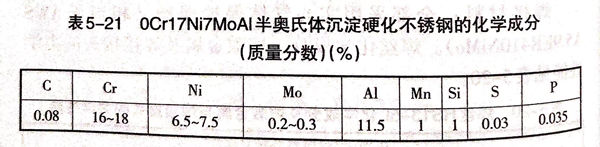

高壓容器材質為0Cr17Ni7MoAl不銹鋼，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢極氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊接工藝如(ru)下：

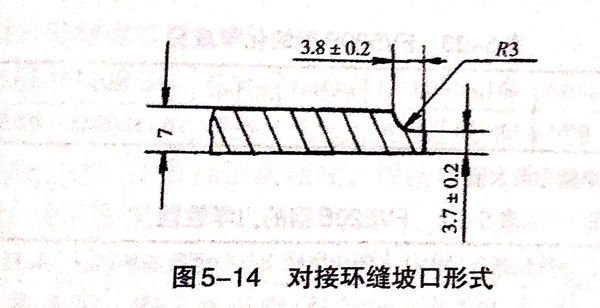

 ①. 兩半球殼體對(dui)接(jie)坡口形式如圖5-14所示。

 ②. 氬(ya)弧(hu)(hu)焊和埋(mai)弧(hu)(hu)焊用焊絲成分均(jun)與(yu)母材相同，直徑(jing)均(jun)為(wei)2mm,焊劑牌號為(wei)HJ260.

 ③. 焊件焊前進行噴砂處(chu)理。

 ④. 用手工鎢極氬弧焊進行定(ding)(ding)位(wei)，不(bu)填焊絲(si)，定(ding)(ding)位(wei)間(jian)(jian)距為(wei)50mm,對(dui)接處間(jian)(jian)隙不(bu)大(da)于0.5mm.

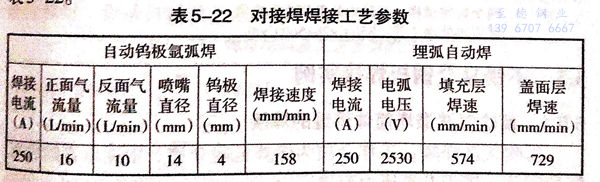

 ⑤. 將定位焊后的(de)球形(xing)容器置于專用(yong)的(de)焊接轉胎(tai)上采用(yong)自動鎢極氬弧焊打底，采用(yong)埋(mai)弧自動焊填(tian)充蓋(gai)面(mian)，焊接工藝參數見表5-22.

 ⑥. 焊接后(hou)的(de)(de)高(gao)壓容器接頭(tou)強度(du)達到母材的(de)(de)98%,沖擊韌(ren)度(du)達到母材的(de)(de)60%,容器的(de)(de)低溫及常(chang)溫疲勞試驗(yan)均(jun)合格，容器的(de)(de)性能(neng)滿足設計和使用要求(qiu)。
