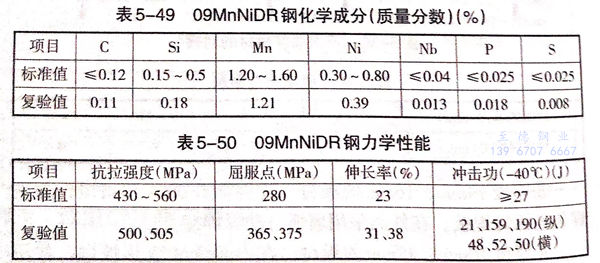

低(di)溫鋼09MnNiDR板材(cai)，厚度24mm,鋼板為(wei)正火(huo)狀態(tai)，其化學(xue)成分(fen)及力學(xue)性能(neng)見表(biao)(biao)5-49和表(biao)(biao)5-50.

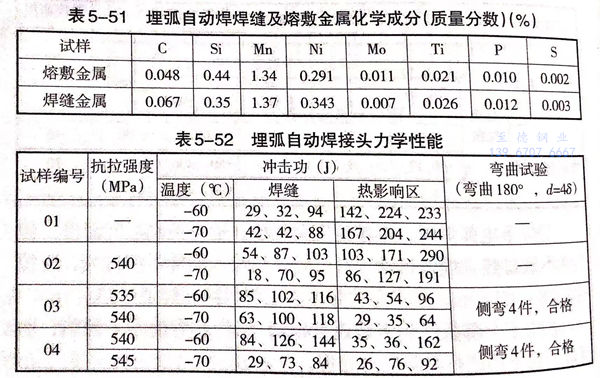

 埋弧自動焊(han)試驗，選用(yong)焊(han)材：焊(han)絲CHW-SG,直(zhi)(zhi)徑4mm;焊(han)劑CHF105.焊(han)接環境為：室(shi)溫23~28℃;相對濕(shi)度(du)(du)62%~69%.焊(han)接采(cai)用(yong)直(zhi)(zhi)流反接，V形(xing)坡(po)口，多層多道焊(han)，熱(re)輸入2326kj/cm,道間(jian)溫度(du)(du)50℃.焊(han)后按GB150-1998及JB/T4709-2000要求進行(xing)焊(han)后消除應力(li)熱(re)處理。焊(han)縫及熔敷金屬化學成(cheng)分見(jian)(jian)表5-51;接頭(tou)力(li)學性能見(jian)(jian)表5-52。
