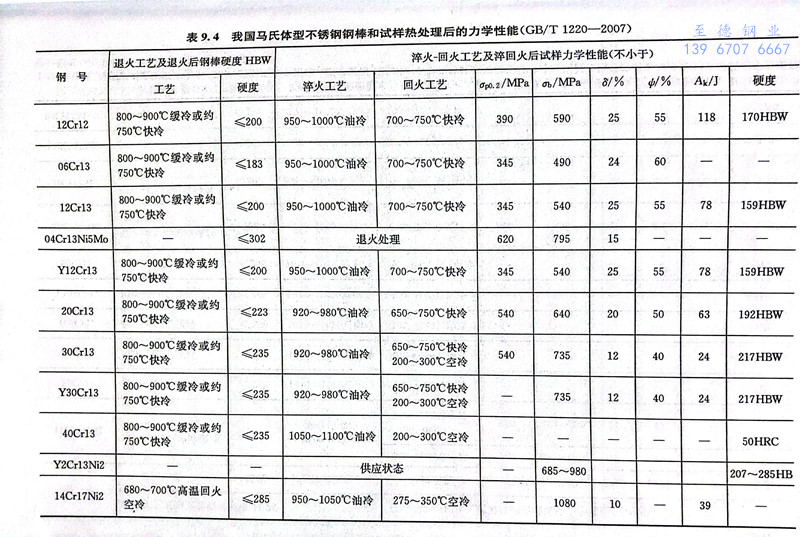

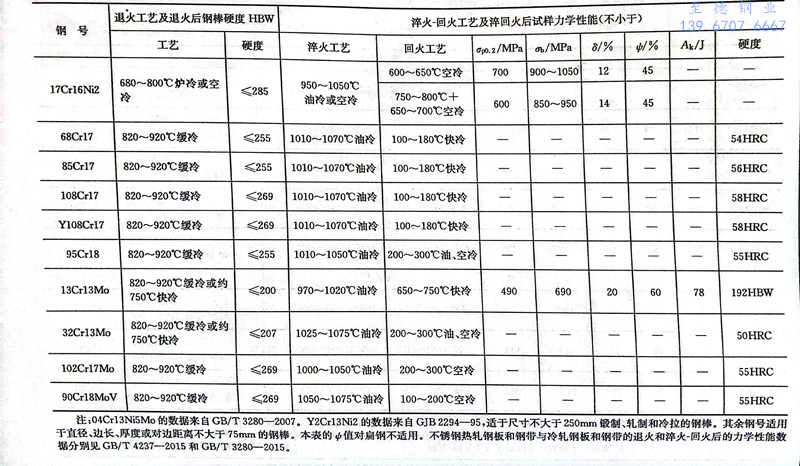

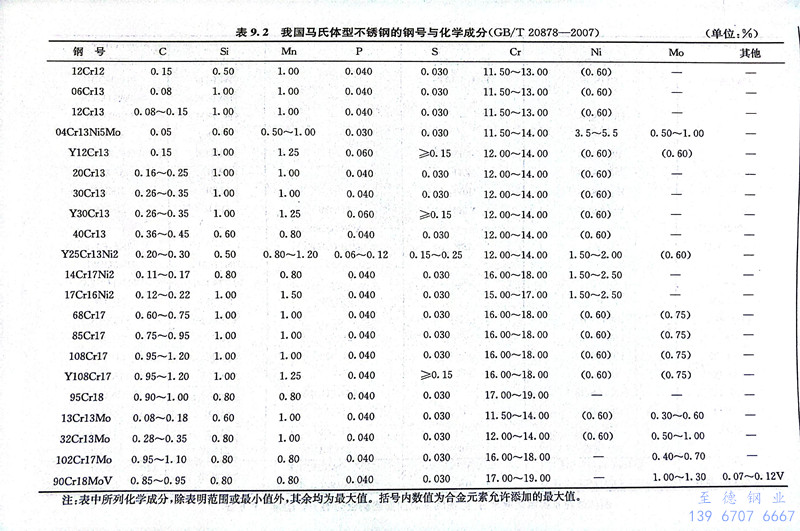

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

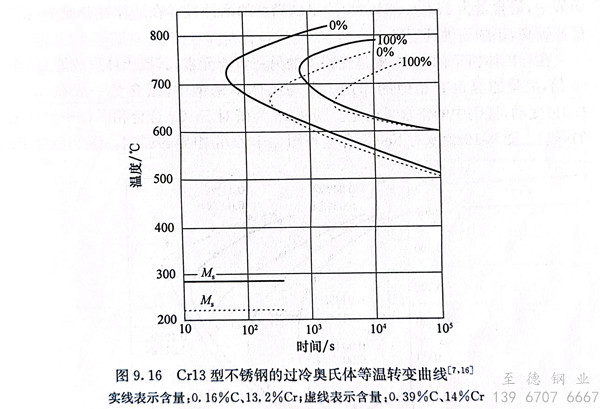

 Cr13型不(bu)銹鋼因含有大(da)量鉻(ge)元素，過(guo)冷(leng)奧氏體的穩定性(xing)較(jiao)高（圖9.16），因此(ci)這(zhe)類不(bu)銹鋼高溫(wen)加熱(re)后在空氣(qi)中冷(leng)卻(que)即(ji)可以獲得馬(ma)氏體組織(zhi)。鍛后如冷(leng)卻(que)較(jiao)快(kuai)（在空氣(qi)中冷(leng)卻(que)），由于變形的殘余(yu)應力及組織(zhi)轉變的共(gong)同影響，常會使鍛件(jian)表面產生裂(lie)紋，這(zhe)種開裂(lie)傾向因鋼中碳含量增(zeng)高而增(zeng)大(da)，因此(ci)對這(zhe)類鋼鍛后應緩慢冷(leng)卻(que)，并(bing)及時地進行軟化處(chu)理。
