008Cr27Mo 鋼是一種高鉻的鐵素體不(bu)銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕和抗應(ying)力腐蝕的能力，并具有軟磁性。


008Cr27Mo 鋼的開始熱加工溫(wen)(wen)度為(wei)1040～1120℃，終止溫(wen)(wen)度為(wei)705～790℃，快冷，退火溫(wen)(wen)度為(wei)900～1050℃，退火后(hou)的力學(xue)性(xing)能見(jian)表9.32。

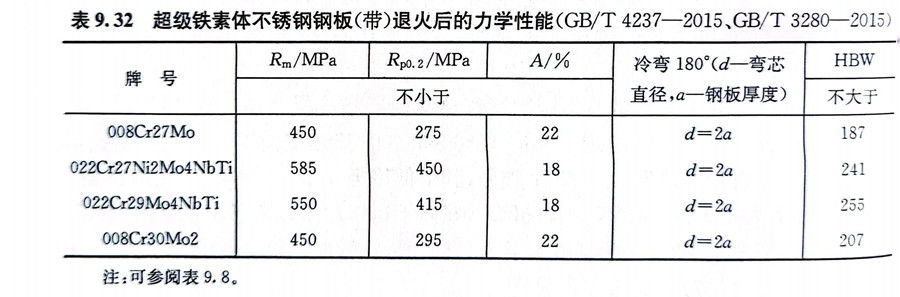

表 32.jpg

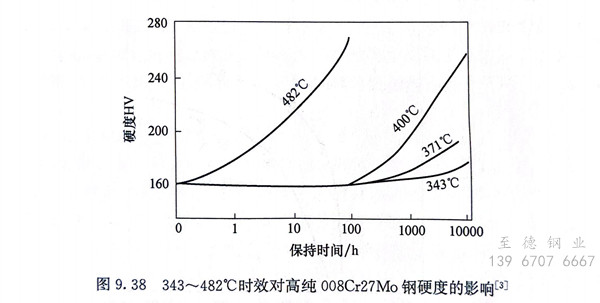

 008Cr27Mo 鋼(gang)(gang)與Cr-Ni奧氏(shi)體鋼(gang)(gang)相(xiang)比(bi)，屈服(fu)強(qiang)度較高，伸長率較低。008Cr27Mo鋼(gang)(gang)加入了0.75％～1.25％Mo，基體組織沒(mei)有(you)明顯的變化(hua)，只是由于加鉬后(hou)會出(chu)現碳化(hua)物(wu)MoC、Mo2C等，淬火加熱時(shi)這些化(hua)合物(wu)溶解(jie)在鐵素(su)體中，經過時(shi)效（回火）后(hou)以彌散的細粒狀析出(chu)，從而使(shi)鋼(gang)(gang)獲得(de)強(qiang)化(hua)，如圖(tu)9.38所示(shi)。該鋼(gang)(gang)仍(reng)存在475℃脆性，長期使(shi)用的最高溫度不(bu)得(de)超過300℃。

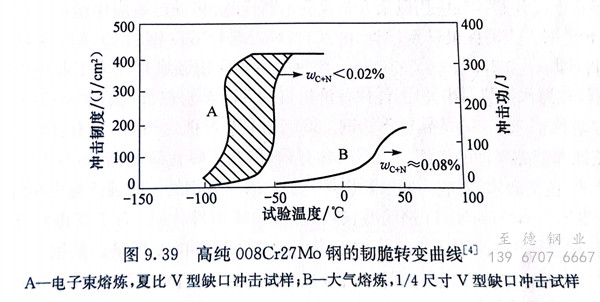

  圖9.39顯示高純的008Cr27Mo鋼(gang)有較高的沖擊韌性和低的韌脆轉(zhuan)變(bian)溫(wen)度，但(dan)其韌脆轉(zhuan)變(bian)溫(wen)度仍(reng)受材料尺寸和冷卻速率的影響(xiang)，這是由于(yu)鐵素體不銹鋼(gang)中碳、氮溶(rong)解(jie)度極低，極易析(xi)出所致(zhi)。圖9.40為不同厚(hou)度板(ban)材的韌脆轉(zhuan)變(bian)溫(wen)度曲(qu)線。008Cr27Mo鋼(gang)在工(gong)程上的應用，板(ban)厚(hou)以(yi)不超過(guo)6mm為宜。008Cr27Mo鋼(gang)的板(ban)材冷成形性與022Cr12鋼(gang)相近，可以(yi)焊接。




  高純的008Cr27Mo 鋼有優異的應力(li)腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫隙腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼用于制(zhi)造與乙酸(suan)、乳酸(suan)等有機酸(suan)有關(guan)的設備(bei)，以及(ji)制(zhi)造苛(ke)性堿設備(bei)等。
